100 Ква Дистрибутион 13.8 Кв Поле Трансформерс

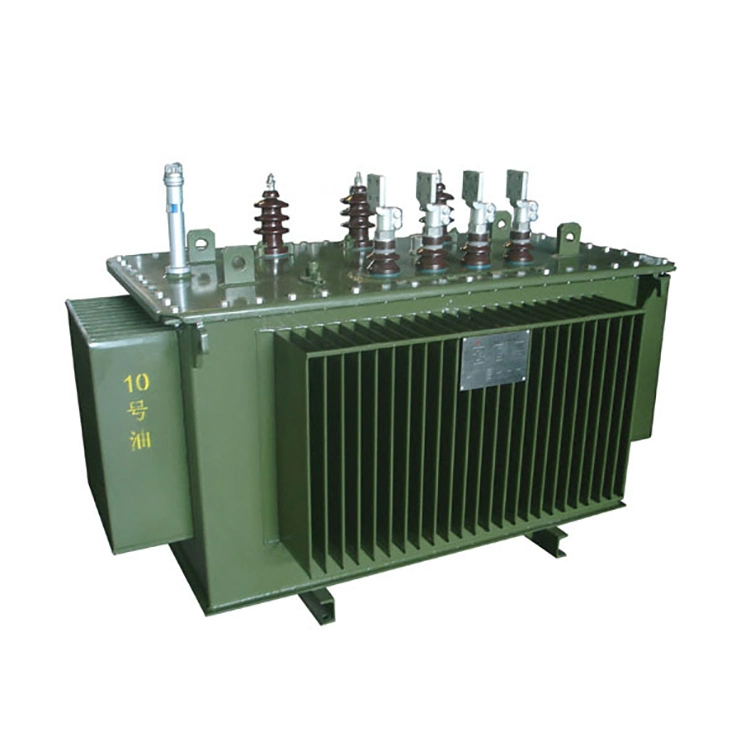

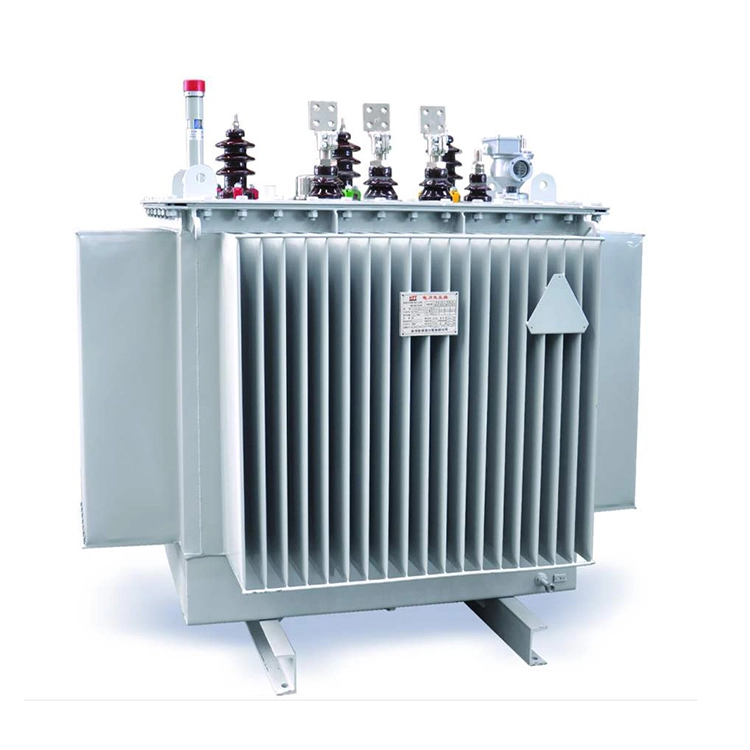

Овај дистрибутивни 13,8 кв трансформатор од 100 ква има називни капацитет од 100 кВА. Напон примарне стране је 13800В (у трокутастом споју), а напон секундарне стране може бити 120/240В, 240/480В или други напон за прилагођавање. Овај трансформатор се може повезати на трофазни систем електричне мреже како би се обезбедило напајање ниског напона дистрибутивном систему.

Коришћењем високонапонских порцеланских проводника, примарна страна 13,8 кв дистрибутивног трансформатора од 13,8 кв има дупле чауре, а секундарна страна има три изолације. Надземни дистрибутивни трансформатор користи бакарне намотаје и оријентисана језгра од силицијумског челика, која се састоје од једног намотаја и два гвоздена прстена. Стезаљке од калаја на примарној и секундарној страни могу се повезати на бакарне или алуминијумске проводнике.

Као професионални дистрибутивни трансформатор, 100 ква дистрибутивни 13,8 кв трансформатори прихватају дизајн језгра намотаја који штеди енергију, који не само да обезбеђује стабилност рада већ и ефикасно смањује потрошњу енергије. Произведен са напредном технологијом, овај дистрибутивни трансформатор типа стуба обезбеђује дуготрајну поузданост и дуг радни век.

Сваки уређај је прошао строге свеобухватне тестове прихватања, а ми смо одржавали рекорд нулте стопе кварова више од 10 година. У међувремену, дистрибутивни 13,8 кв трансформатор од 100 ква је у складу са ИЕЦ, АНСИ и другим главним међународним стандардима, обезбеђујући компатибилност са глобалним системима електричне мреже.

Технички параметар:

П: За дистрибутивни 13,8 кв трансформатор од 100 ква, приликом одабира модела и извођења инсталације, како треба одредити специфичне конфигурације осигурача, одводника грома и заштите уземљења да би се испунили захтјеви поузданости руралних или удаљених енергетских мрежа?

О:

1. Осигурач се бира на основу 2 до 2,5 пута веће називне струје на страни високог напона 13,8 кв дистрибутивног трансформатора од 100 ква (приближно 7,25 А). Препоручује се употреба испадног осигурача од 15 до 20 А да би се поуздано избегла струја узбуђења током операције затварања (обично 8 до 12 пута већа од називне струје, која траје у року од 0,1 секунде), док би се осигурало да се трансформатор брзо растопи и изолује у случају кратког споја или преоптерећења унутар трансформатора.

2. Одводник грома је изабран као тип цинк оксида (МОВ) без размака са називним напоном од 15 кВ или 18 кВ, инсталиран на страни високог напона између осигурача и 100 ква дистрибутивног 13,8 кв отвора трансформатора.

3. Његов терминал за уземљење је директно повезан са терминалом за уземљење кућишта трансформатора да би апсорбовао ударе грома или оперативне пренапоне и ограничио преостали напон. Заштита од уземљења захтева да неутрална тачка трансформатора 13,8 кв дистрибуције 13,8 кв буде директно уземљена (у зависности од типа уземљења система, као што је ТН Ц или ТН С), а терминали за уземљење кућишта и одводника грома деле једну електроду за уземљење. Отпор уземљења фреквенције струје не би требало да прелази 10Ω у руралним електроенергетским мрежама или 4Ω у урбаним и високопоузданим подручјима, чиме се постиже сигурно пражњење струје квара и заштита особља и опреме.

Координисана конфигурација ова три елемента може испунити захтеве за заштиту од прекомерне струје, пренапона и уземљења трансформатора монтираног на стуб.

Главни делови трансформатора постављених на стуб

Предњи тип монтаже ЛВ ДБ

Поле Лине Хардваре

Трансформатор монтиран на стуб

Тип бочне монтаже ЛВ ДБ

Опрема за производњу

Машина за намотавање фолије

Јединица за пуњење уља

Трансформаторска пећ и јединица за ливење

Трансформер Пећ

Центар за тестирање

Трансформатори у обради

Трансформатор у сушењу

Трансформатор у намотају 2

Трансформатор у намотају

Трансфромер је у састављању
