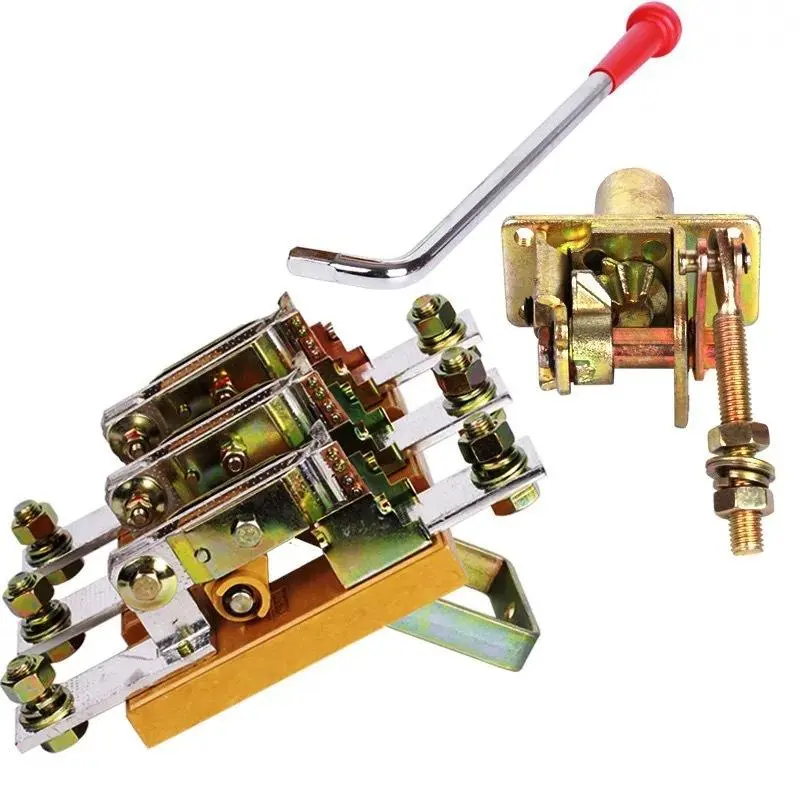

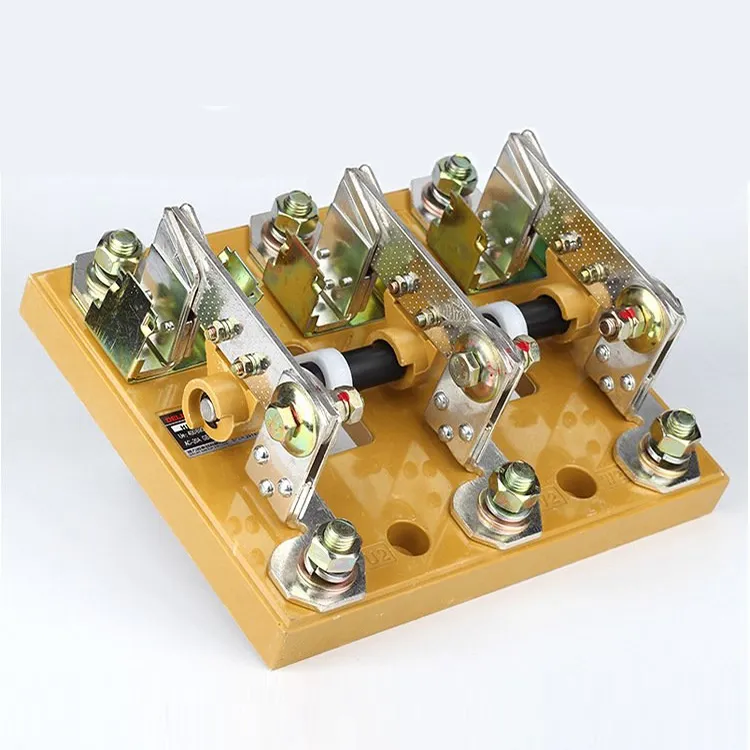

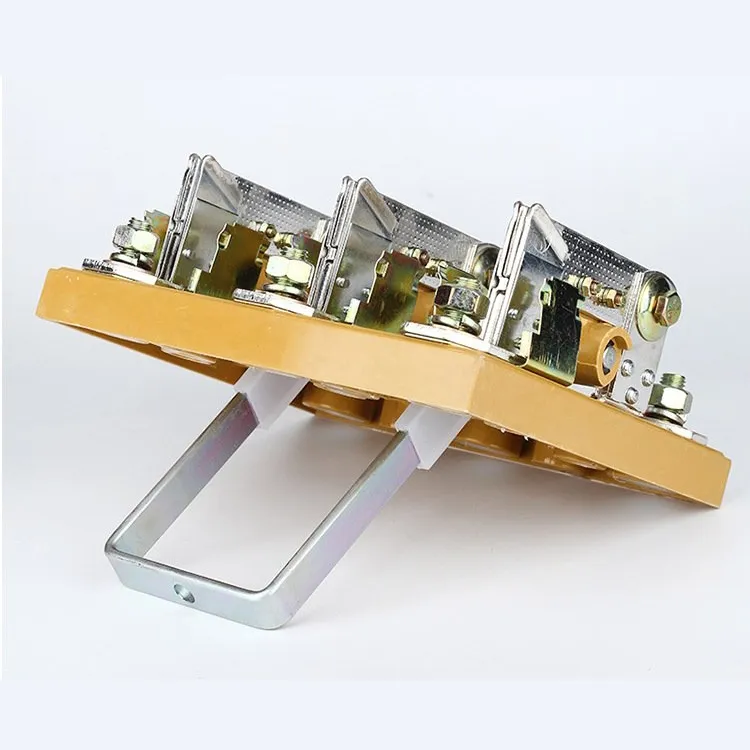

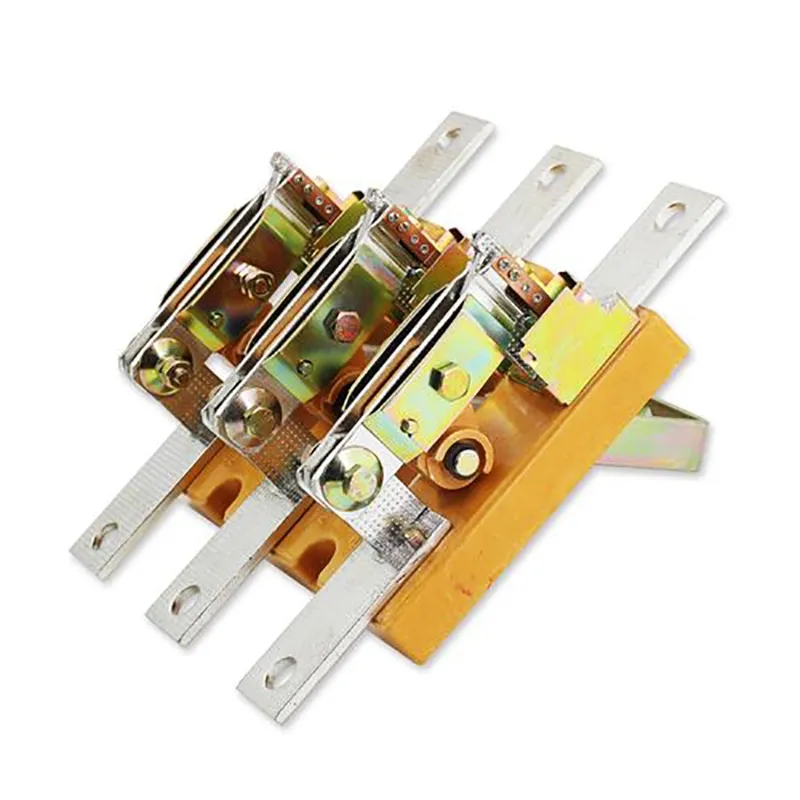

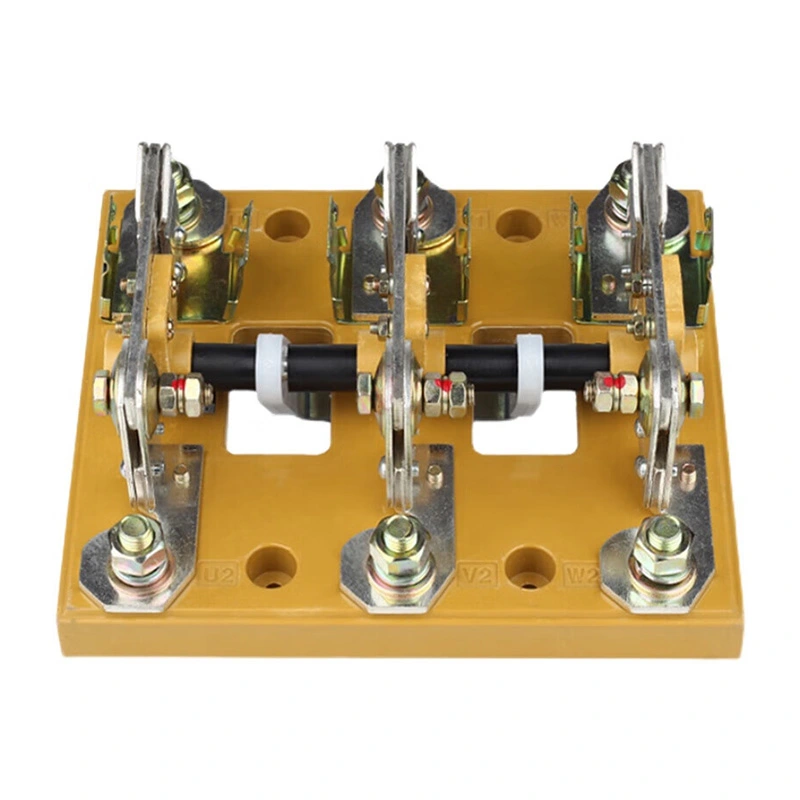

100 А 4-полни изолаторски прекидач

Вензхоу КсиФа Елецтриц Повер Екуипмент Цо., Лтд је поуздана фабрика за производњу чврстих 4-полних изолационих прекидача од 100 ампера. Компанија усваја епоксидну смолу или термореактивну пластику као изолациони материјал како би обезбедила ефикасну изолацију између проводних делова и спречила кратке спојеве од фазе до фазе. А контакт може бити бакар високе проводљивости или посребрена легура бакра како би се осигурала поуздана веза и искључење кола, са посребрењем које смањује отпор, загревање и оксидацију. Додатно, за сваки продати 4-полни изолаторски прекидач од 100 ампера, технички тим ће одговорити на питања клијената у року од 24 сата.

Пошаљи упит

Опис производа

4-полни изолаторски прекидач од 100 а је електрични склопни уређај дизајниран да искључи струјна кола и прекине напајање. Састоји се од четири одвојена пола, укључујући два улазна терминала и два излазна терминала. Пружајући поуздано искључење, 4-полни изолаторски прекидач од 100 ампера осигурава сигурност особља и опреме.

4-полни изолаторски прекидач од 100 А се обично састоји од три главна дела: кућишта, радног механизма и електричних компоненти. Кућиште је произведено од изолационих материјала како би се спречило цурење струје и струјни удар. Механизам за управљање омогућава ручно отварање или затварање прекидача, док електричне компоненте укључују стубове, прикључне стезаљке и друге проводне елементе.

Уобичајене примене 4-полног изолационог прекидача од 100 ампера:

1.Системи напајања: Широко коришћен у подстаницама и дистрибутивним мрежама, 4-полни изолаторски прекидач од 100 ампера искључује или преусмерава проток енергије, помажући у одржавању безбедног и стабилног рада мреже.

2. Индустријске инсталације: Примењен у системима за контролу и аутоматизацију машина, 4-полни изолаторски прекидач од 100 ампера обезбеђује безбедно искључење струје током одржавања, обезбеђујући заштиту радника и опреме.

3. Транспортни системи: У железници, метроу и другој транспортној инфраструктури, прекидач се користи за изолацију електричних кола, обезбеђујући безбедност путника, особља и опреме.

100 Amp 4 Pole Isolator Switch

Производни параметар:

лтх (А)	125А	160А	200А	250А	315А	400А	500А	630А	1000А	1250А	1600А	2000А	2500А	3150А	4000А
Уи(В)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Диелектрична чврстоћа (В)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Уимп (КВ)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Радна струја ле(А)
400В АЦ21Б	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400В АЦ22Б	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400В АЦ23Б	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750В АЦ21Б	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750В АЦ22Б	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750В АЦ23Б	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220В ДЦ21	125	160	200	250	315	400	500	630
220В ДЦ22	125	160	200	250	315	400	400	500
220В ДЦ23	125	125	160	200
440В ДЦ21	100	125	160	200	315	400	400	500
440В ДЦ22	100	125	160	200	315	400	400	500
440В ДЦ23	100	125	160	200
Снага мотора (КВ)
400В	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750В	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
лцв (КА Рмс,0,1С/1,0С)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Капацитет стварања и ломљења
лцн(А Рмс) АЦ23Б 400В	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
лцм(А Рмс) АЦ23Б 400В	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
лцм (КА вршна вредност)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Механички век (пута)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Електрични век (пута)
Уе=660В Називна струја ле
ЦОС∮＝0,95 АЦ21Б	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
ЦОС∮＝0,65 АЦ22Б	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
ЦОС∮＝0,35 АЦ23Б	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Тежина (кг)
3 пола	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 пола	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Радни обртни момент (Нм)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

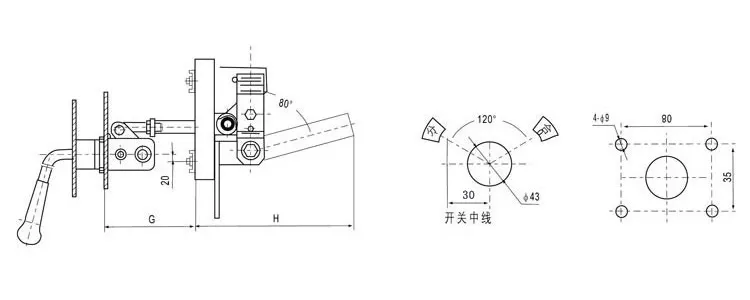

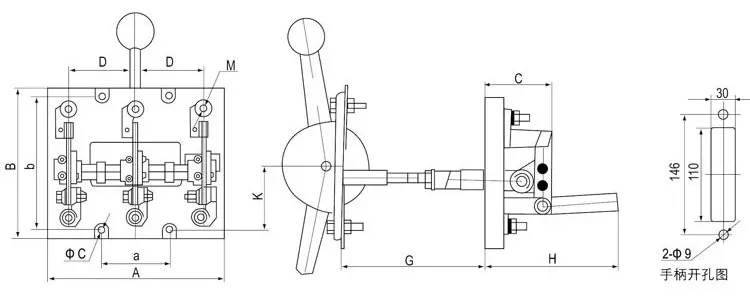

Тип		Величина оквира (мм)						величина уградње (мм)
Тип		A	B	C	Ц1	D	G	a	b	Φц	H	K	M
ХД13-100	3П	210	190	80	160	80	250	80	160	Φ7	90	82	М8
ХД13-100	4П	290	190	80	160	80	250	160	160	Φ7	90	82	М8
ХД13-200	3П	210	190	80	160	80	250	80	160	Φ7	90	82	М8
ХД13-200	4П	290	190	80	160	80	250	160	160	Φ7	90	82	М8
ХД13-400	3П	240	205	92	180	90	250	90	160	Φ7	88	82	М12
ХД13-400	4П	330	205	92	180	90	250	180	160	Φ7	88	82	М12
ХД13-600	3П	270	300	100	188	100	250	100	160	Φ9	88	82	М16
ХД13-600	4П	370	300	100	188	100	250	200	160	Φ9	88	82	М16
ХД13-1000	3П	325	315	116	226	120	250	120	160	Φ9	85	78	2-М12
ХД13-1000	4П	450	315	116	226	120	250	240	160	Φ9	85	78	2-М12
ХД13-1500	3П	360	355	125	238	130	250	130	160	Φ11	85	78	4-М12
ХД13-1500	4П	490	355	125	238	130	250	260	160	Φ11	85	78	4-М12
ХД13-2000	3П	360	355	125	238	130	250	130	160	Φ11	85	78	4-М12
ХД13-2000	4П	490	355	125	238	130	250	260	160	Φ11	85	78	4-М12

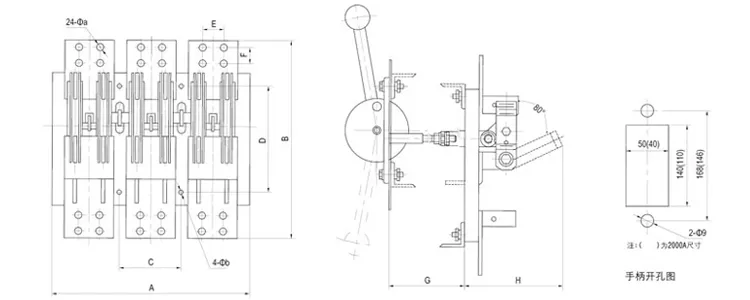

Тип	A	B	C	D	E	F	H	Φа	Φб	G
ХД13-2000	520	350	170	180	48	36	277.5	12	9	250
ХД13-3000	600	390	200	180	60	40	233	16	11	250

100 Amp 4 Pole Isolator Switch

Честа питања о производњи:

П: Шта је 4-полни изолаторски прекидач од 100 ампера?

О: То је ручни прекидач дизајниран да безбедно искључи четворожилни систем, обично трофазни плус неутрални, из напајања. Оцењен на 100 ампера, пружа видљиву и поуздану изолациону тачку за потребе одржавања и безбедности.

П: Како се 4-полни изолаторски прекидач од 100 А разликује од 3-полни изолаторски прекидач од 100 А?

О: 3-полни изолатор искључује само трофазне водове. 4-полни изолатор истовремено искључује три фазе и неутрални, обезбеђујући потпуну изолацију кола. Ово смањује ризик од протока заосталих струја и обезбеђује већу сигурност у одређеним применама.

П: Које су главне предности коришћења 100А 4-полног изолаторског прекидача?

О: Кључне предности укључују потпуно искључење фаза и неутралног, компактан дизајн који штеди простор, лакоћу инсталације и високу поузданост. Обезбеђује јасну, видљиву тачку лома која повећава безбедност током одржавања.
