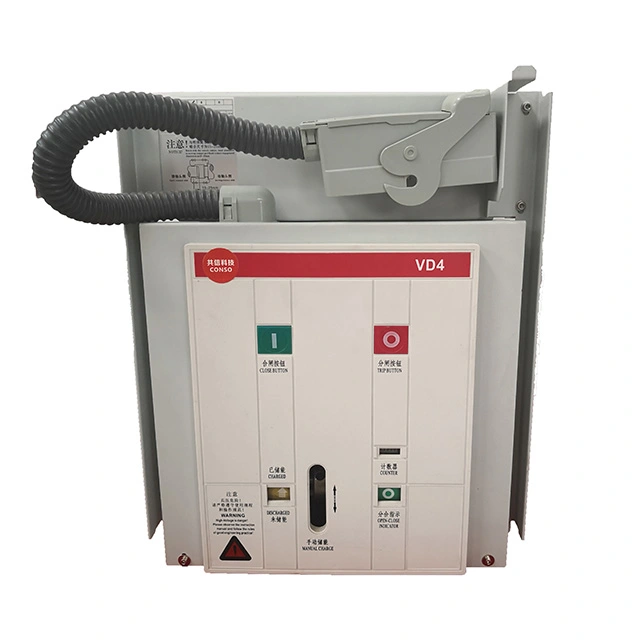

A Вакуумски прекидач (ВЦБ)је један од најпоузданијих и најшире коришћених склопних уређаја у средњенапонским електроенергетским системима. Користећи вакуум као медијум за гашење лука, ВЦБ-ови нуде супериорне перформансе изолације, дуг радни век, минимално одржавање, и одлична еколошка компатибилност.
У овом детаљном водичу ћемо објаснитишта је вакуумски прекидач, како то функционише, итскључне компоненте, предности у односу на друге прекидаче, итипичне апликације. Овај чланак је дизајниран да помогне инжењерима, ЕПЦ извођачи и доносиоци одлука о електроенергетском систему јасно разумеју зашто су ВЦБ-и постали преферирани избор у савременим електричним мрежама.
A Вакуумски прекидач (ВЦБ)је врста електричних разводних уређаја дизајнираних за заштиту електричних кола прекидом струјни ток у нормалним и кварним условима. За разлику од уљних или гасних прекидача, ВЦБ користи аокружење високог вакуумакао медијум за гашење лука.
Када се контакти унутар прекидача раздвоје, настали електрични лук брзо се гаси у вакууму због одсуства јонизујућег честице. Ово чини вакуумске прекидаче изузетно ефикасним и безбедним за средњенапонске опсеге, обично од3,3 кВ до 36 кВ.
Принцип рада вакуумског прекидача заснива се набрз опоравак диелектричне чврстоће у вакууму. Када дође до квара, механизам прекидача раздваја контакте унутар затвореног вакуумског прекидача.
Ово ефикасно гашење лука је разлог зашто су вакуумски прекидачи познативисок прекидни капацитетидуга електрична издржљивост.
| Компонента | Функција |
|---|---|
| Вацуум Интерруптер | Гаси лук и прекида струјни ток |
| Фиксни и покретни контакти | Проводи и прекида електричну струју |
| Оперативни механизам | Пружа механичку енергију за отварање и затварање контаката |
| Изолационо кућиште | Осигурава електричну изолацију и сигурност |
| Контролно коло | Управља логиком окидања, затварања и заштите |
У поређењу са традиционалним технологијама, вакуумски прекидачи пружају уравнотежено решење за перформансе, одрживост и трошак животног циклуса.
| Феатуре | ВЦБ | СФ₆ ЦБ | Оил ЦБ |
|---|---|---|---|
| Арц Медиум | Вакуум | СФ₆ Гас | уље |
| Одржавање | Веома ниска | Средње | Високо |
| Утицај на животну средину | Еколошки | Висок (Гас стаклене баште) | Ризик од загађења |
| Типични напон | До 36 кВ | До 800 кВ | До 33 кВ |
Вакумски прекидачи се широко користе у:
Произвођачи волеКсиФапружају решења за вакуумске прекидаче дизајнирана да задовоље међународни стандарди и разноврсни захтеви за примену.
Када бирате ВЦБ, узмите у обзир следеће факторе:
Једна од највећих предности вакуумских прекидача је њихованиска потражња за одржавањем. Пошто нема уља или гаса за замену, рутинске инспекције се углавном фокусирају на механичке делове и контролна кола.
У нормалним условима рада, ВЦБ може да постигне радни век од20–30 година.
Вакум обезбеђује одличну диелектричну чврстоћу и брзо гашење лука, обезбеђујући сигуран и поуздан прекид.
Да. ВЦБ не користе уље или СФ₆ гас, што их чини једном од еколошки најприхватљивијих технологија прекидача.
Вакумски прекидачи се углавном користе у системима средњег напона до 36 кВ.
Типично, ВЦБ-и захтевају минимално одржавање, са периодичним прегледима сваких неколико година.
Ако тражите поуздана, ефикасна и еколошки одговорна решења вакуумских прекидача,КсиФануди широк спектар производа прилагођених савременим електроенергетским системима. Слободноконтактирајте насда добијете стручну подршку, техничко упутство и прилагођена решења за ваш пројекат.
