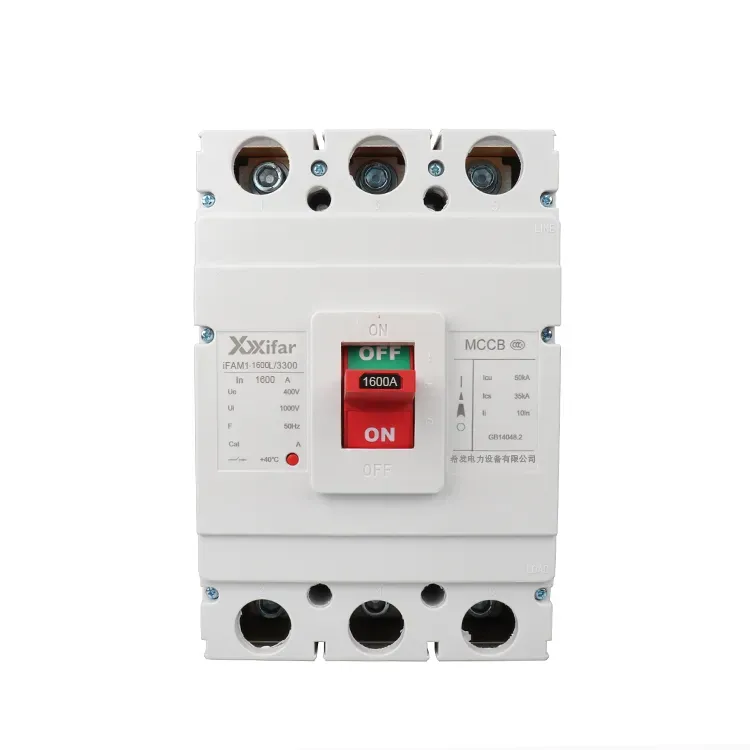

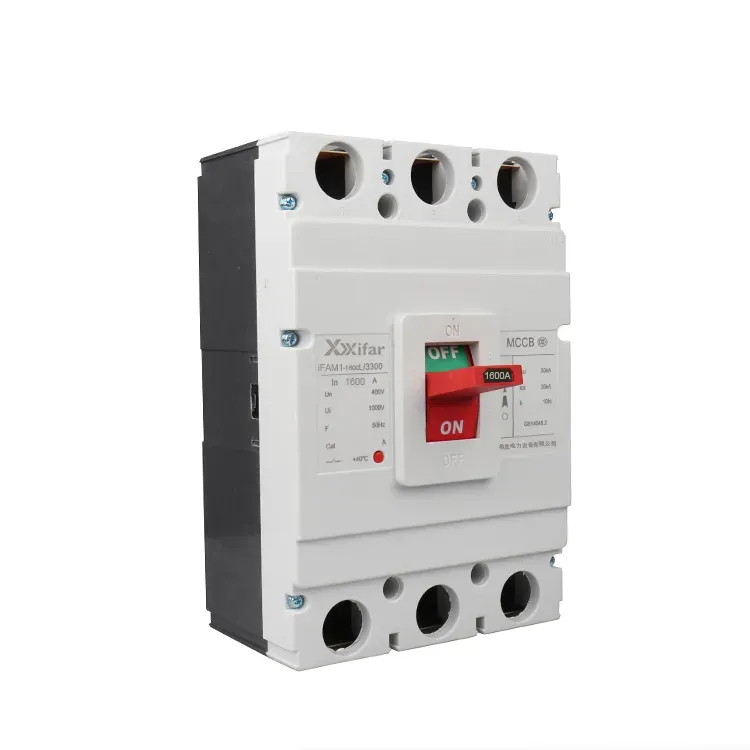

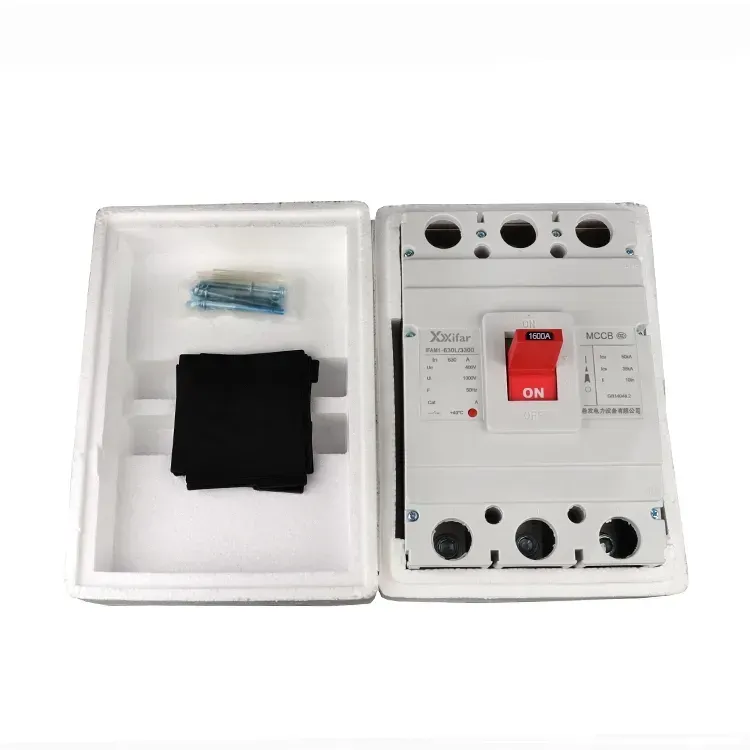

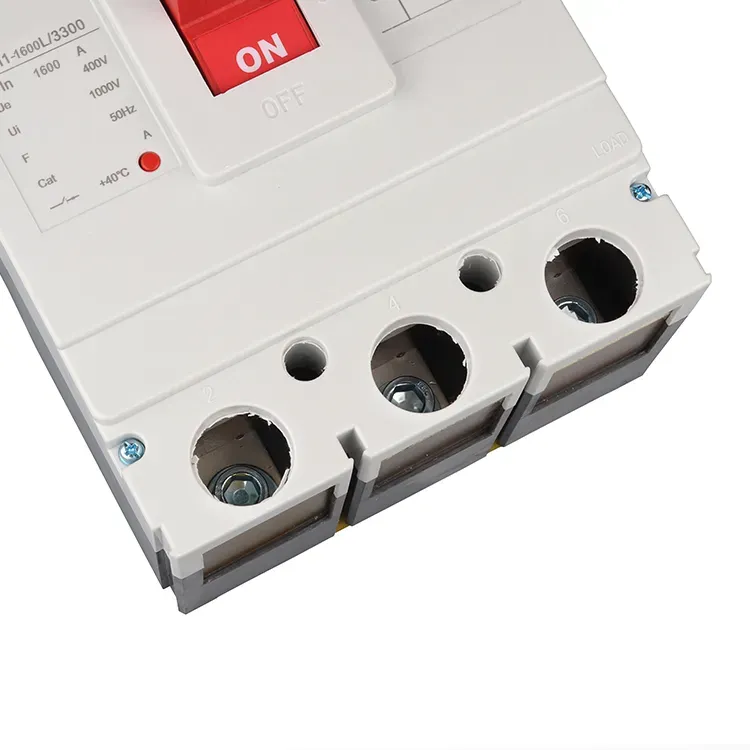

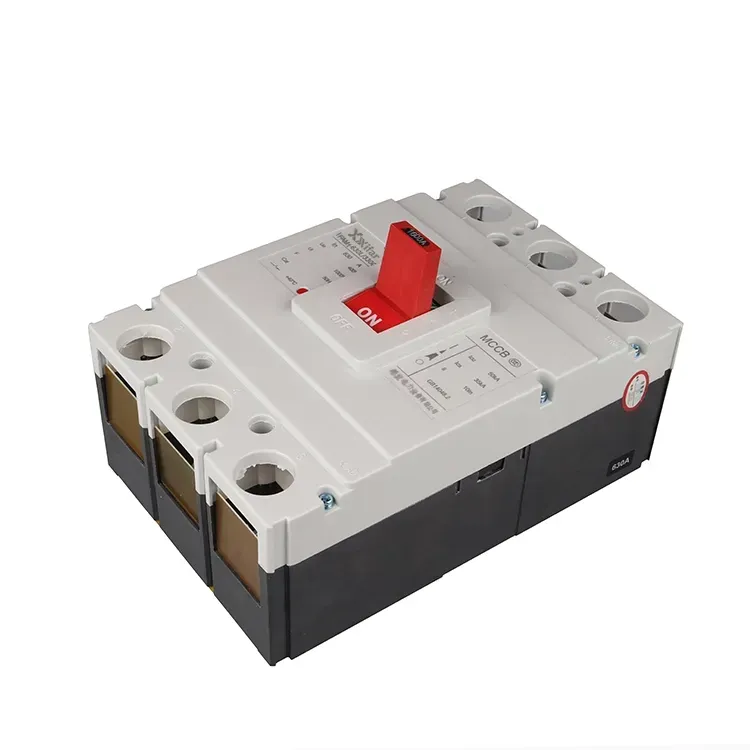

1600 А 3 Поле Мццб са помоћним контактима

ВенЗхоу КсиФа Елецтриц Повер Екуипмент Цо., Лтд је искусна фабрика за производњу и снабдевање 1600 ампера 3-полни мццб са помоћним контактима, од којих би прекидни капацитет кратког споја могао да достигне 50кА, где би и даље могао да пружи прецизну заштиту, без погрешног процењивања или одбијања било какве радње велике радне струје. Помоћни контакти омогућавају да 1600 ампера 3-полни мццб прекидач има функцију контроле међусобног закључавања како би се избегао погрешан рад, док у међувремену нуди индикатор статуса разводним плочама.

Пошаљи упит

Опис производа

1600 амп 3-полни мццб са параметром помоћних контаката:

Називна струја оквира	1600
Број Пољака	3 поле; 3П; 3 фаза
Називна радна струја	1000А; 1250А; 1600А
Фреквенција	60Хз или 50Хз
Крајњи прекидни капацитет кратког споја	50 кА /70 кА
Капацитет прекидања кратког споја услуге	35 кА /50 кА
Називни радни напон	400 В; 690 В
Називни напон изолације	800В; 1000 В
Механички радни век	10000 пута
Електрични радни век	2000 пута
Удаљеност лука	≤100 мм

Size

Режим производа	Поле	Димензија
Режим производа	Поле	L	Л1	Л2	W	В1	В2	H	Х1
М1-63Л	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
М1-63М	3	136	85	117	78	14	25	98	74
М1-63М	4	136	86	117	102	14	25	98	74
М1-125Л	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
М1-125М	3	150	88.5	133.5	92	17	30.5	105	79
М1-125М	4	150	88.5	133.5	122	17	30.5	105	79
М1-250Л	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
М1-250М	3	165	102	144	107	23	35.5	126	99
М1-250М	4	165	102	144	142	23	35.5	126	99
М1-400	3	257	174	225	150	30	48	153	98
М1-400	4	257	174	225	198	30	48	153	98
М1-630	3	270	185	237	180	44	58	160	104
М1-630	4	270	185	237	240	44	58	160	104
М1-800	3	280	205	243	210	46	70.5	155	110
М1-800	4	280	205	243	280	46	70.5	155	110
М1-1250	3	470	265	330	210	46	70	191	137
М1-1250	4	470	265	330	280	46	70	191	137
М1-1600	3	470	265	330	280	46	70	191	137

1600 амп 3-полни мццб са помоћним контактима увод:

1600 ампера 3-полни МЦЦБ прекидач у ливеном кућишту са помоћним контактима је дизајниран да аутоматски прекида струју у нисконапонском дистрибутивном систему. Када дође до преоптерећења или кратког споја, он се искључује и изолује напајање.

1600 Amp 3 Pole Mccb With Auxiliary Contacts

3-полни мццб од 1600 ампера са помоћним контактима користи обликовано изолационо кућиште за одвајање проводника под напоном од уземљених металних делова. Унутар уређаја заштита се углавном постиже термичким и магнетним механизмима. У условима преоптерећења, биметални елемент у термалној јединици се загрева и савија када струја прелази номиналну границу. Овај покрет покреће механизам за окидање, што доводи до тога да се ручка 3-полног мццб-а од 1600 ампера са помоћним контактима пребацује у положај искључења и прекида струјно коло. За кратке спојеве, изненадни удар струје генерише јако магнетно поље у калему 1600 ампера 3-полног мццб са помоћним контактима. Када електромагнетна сила савлада силу опруге језгра, покретно језгро се увлачи, покреће окидач и тренутно отвара прекидач, чиме се обезбеђује заштита од кратког споја.

У ширем смислу, ваздушно изоловани прекидачи укључују ваздушне прекидаче АЦБ, прекидаче у ливеном кућишту МЦЦБ и минијатурне прекидаче МЦБ. МЦЦБ прекидачи у ливеном кућишту су обично опремљени са три терминала за трофазно напајање, чији је радни напон око 380 В, што их чини погодним за индустријске дистрибутивне системе и заштиту мотора, од којих је радна струја већа од стамбене потражње, као што је 3-полни мццб од 1600 ампера са помоћним контактима . Насупрот томе, минијатурни прекидачи су генерално дизајнирани за једнофазно напајање, чији је радни напон око 220 В, а радна струја је релативно нижа од 3-полног прекидача МЦЦБ у облику кућишта са помоћним контактима. Минијатурни прекидачи се користе у изградњи терминалних дистрибутивних система. Из тог разлога, стандардни 1600 амп 3-полни МЦЦБ прекидачи у ливеном кућишту нису намењени за типичну стамбену употребу.
