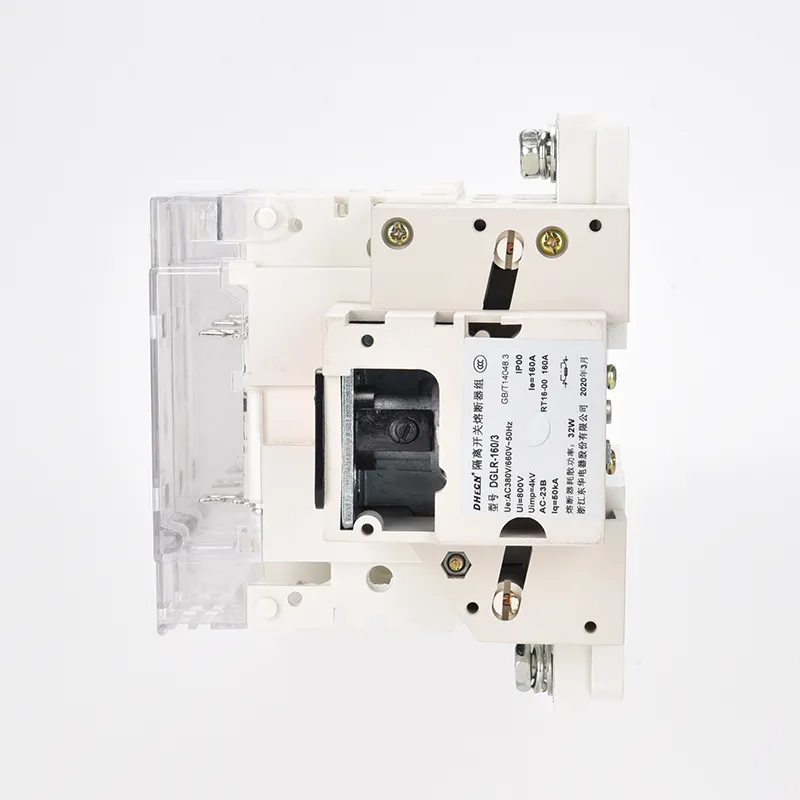

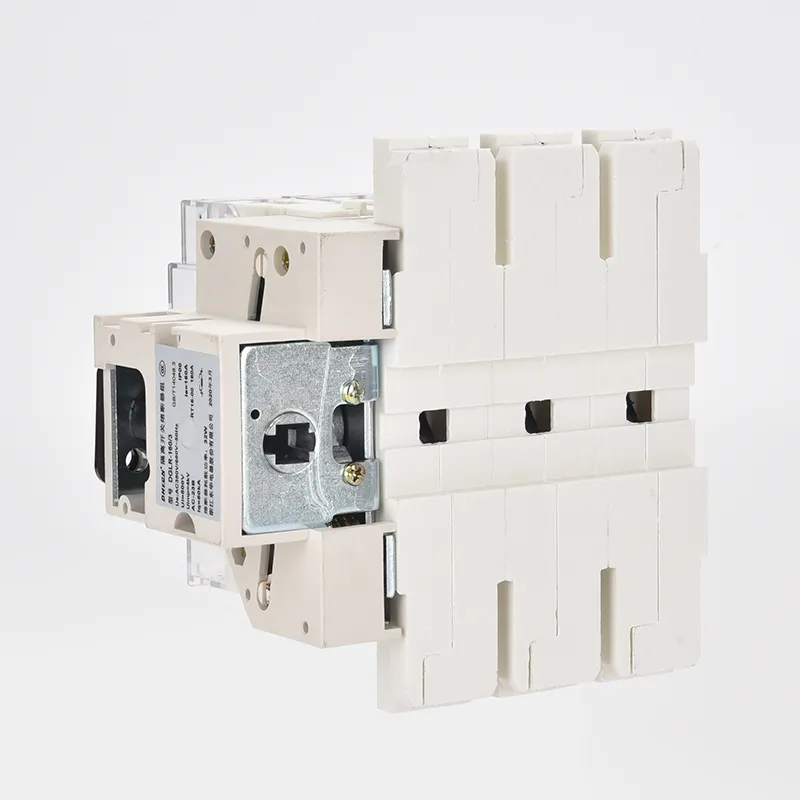

AC Three Phase Fuse Isolator Switch

Сваки изолатор са трофазним осигурачем наизменичне струје произведен у Вензхоу КсиФа Елецтриц Повер Екуипмент Цо., Лтд може да обезбеди јасну видљиву тачку прекида, сигурну изолацију кола и заштиту од кратких спојева и преоптерећења. Ова пажња посвећена детаљима дизајна минимизира ризик током одржавања и свакодневног рада. У међувремену, ВенЗхоу КсиФа пружа техничку подршку, упутства за инсталацију и услугу брзог реаговања за сваки продати прекидач са трофазним осигурачем за наизменичну струју, како би се осигурало да купци добију и висококвалитетне изолаторске прекидаче и поуздану подршку током животног циклуса производа.

Пошаљи упит

Опис производа

Прекидач изолатора са трофазним осигурачем наизменичне струје комбинује функције изолатора и осигурача, нудећи и раздвајање кола и заштиту од прекомерне струје. Његове структурне карактеристике и предности могу се сумирати на следећи начин:

Структурне карактеристике трофазних изолационих прекидача са осигурачима:

1. Дизајн контакта: Покретни контакт усваја лучну структуру, подигнуту у средини како би одговарала ширини контактног простора. Ово осигурава поуздан проводни пут када је упарен са фиксним контактом.

2.Интегрисани осигурач: Опремљен уграђеним осигурачима који пружају заштиту од прекомерне струје. Када струја пређе номиналну вредност, елемент осигурача се топи, одмах искључујући струјно коло.

3. Механичка блокада: Осовина је повезана са ручком, а опружни механизам за складиштење енергије обезбеђује брзо пребацивање. Брзина и снага рада остају конзистентни, независно од ручног напора.

4. Заштитно кућиште: Кућиште је направљено од смоле ојачане стакленим влакнима, која нуди одличну диелектричну чврстоћу и поуздане изолационе перформансе.

Предности АЦ трофазних изолационих прекидача са осигурачима:

1. Свеобухватна заштита: Комбинује изолациону функцију прекидача са заштитом од прекомерне струје осигурача, обезбеђујући брз одговор на кратке спојеве и преоптерећења.

2.Сигурно и поуздано: Висок капацитет прекидања, јаке карактеристике ограничавања струје и карактеристике механичког блокирања побољшавају радну сигурност.

3. Лако одржавање: Модуларни дизајн осигурача омогућава брзу замену елемената осигурача након квара, без потребе за променом целе јединице.

4. Исплативо: Погодно за апликације ниског напона као што су трансформатори постављени на подлогу, нудећи стабилне перформансе по релативно ниској цени.

AC Three Phase Fuse Isolator Switch

Параметар производа:

Струја оквира А	Називна струја осигурача (А)	Начин рада осигурача
63	10、20、30、40、50、63	00Ц
160	63、80、100、125、160	0
250	160	0
250	200、250	1
400	300、315、400	2
630	400、500、630	3

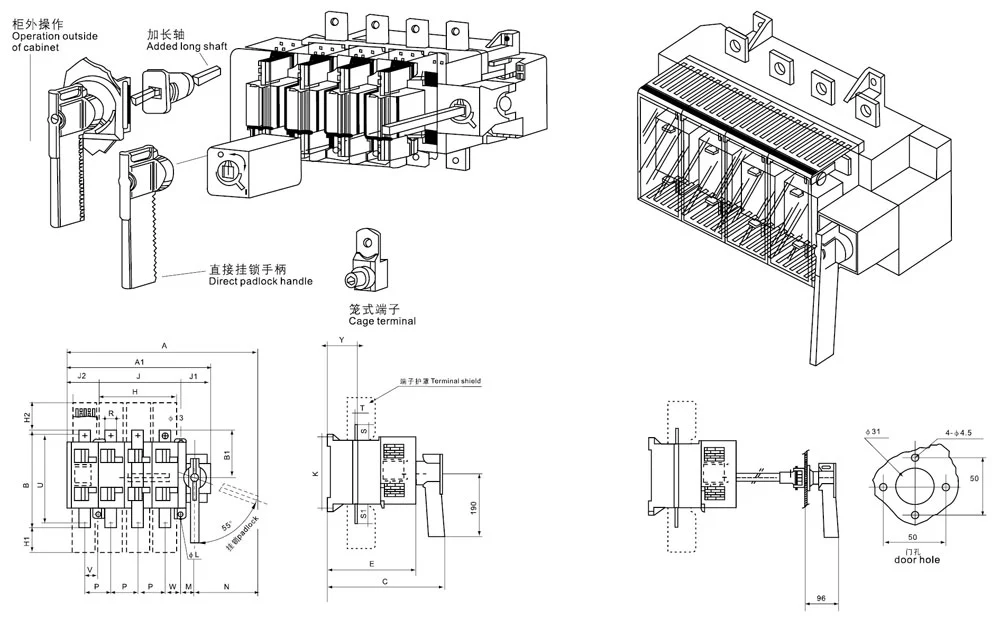

предњи тип

Тип	Величина осигурача	Величина оквира и величина за инсталацију
ГЛР-63～400А		A	B	D	E	F	H	Х1	I	J	K	L	M	P	R	T	φКс	Y
63А/3	0～00Ц	152	118	20～30	117				159	145	106	5.4	62.5	32
63А/4	0～00Ц	184	118	20～30	117				159	145	106	5.4	62.5	32
160А/3	0～00	164	162	28～30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160А/4	0～00	200	162	28～30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28～30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28～30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28～30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28～30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Тип	Величина осигурача	Величина оквира и величина за инсталацију
ГЛР-400～630А		A	А1	B	Б1	C	E	H	Х1	Х2	J	Ј2	Ј1	K	M	N	P	R	S	С1	T	V	U	W	φЛ	Y
400А/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400А/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630А/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630А/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

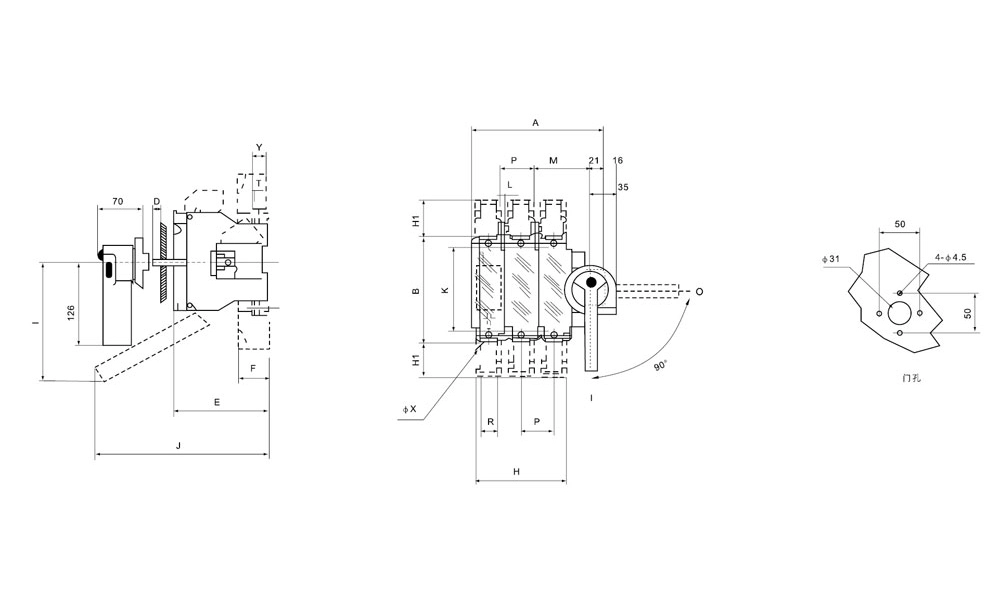

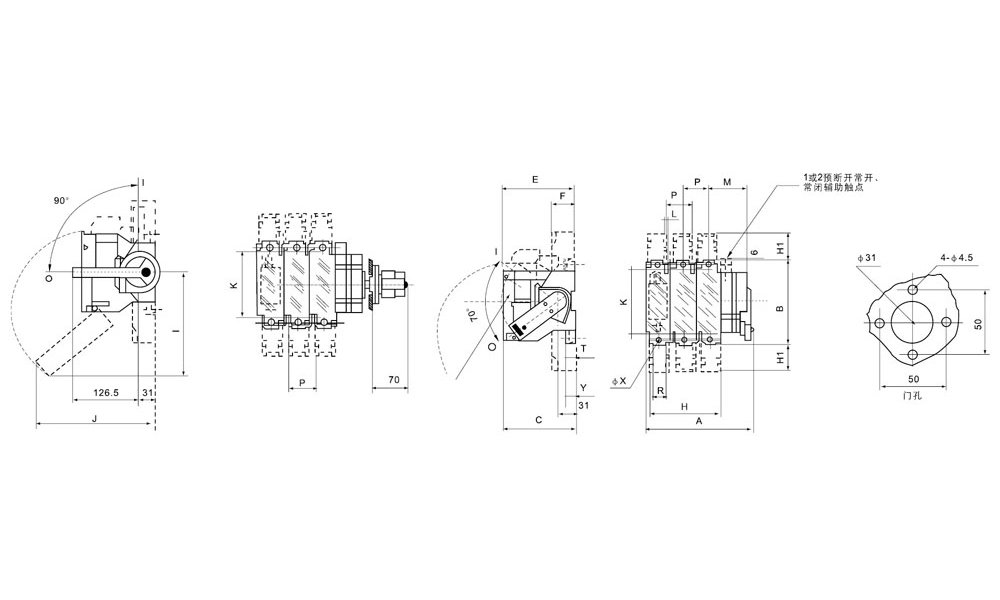

Асиде Типе

Тип	Величина осигурача	Величина оквира и величина за инсталацију
ГЛР-63～400А		A	B	C	E	F	H	Х1	I	J	K	L	M	P	R	T	φКс	Y
63А/3	0～00Ц	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63А/4	0～00Ц	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160А/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160А/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

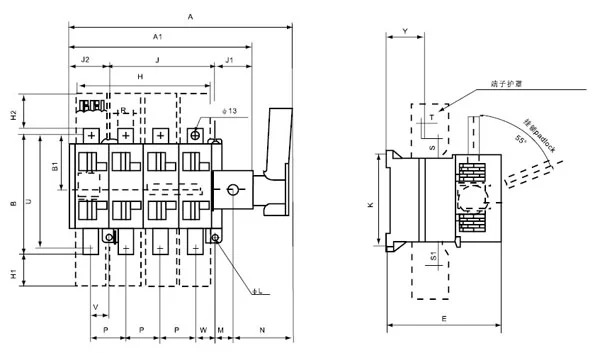

Тип	Величина осигурача	Величина оквира и величина за инсталацију
ГЛР-400～630А		A	А1	B	Б1	E	H	Х1	Х2	J	Ј2	Ј1	K	M	N	P	R	S	С1	T	V	U	W	φЛ	Y
400А/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400А/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630А/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630А/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

AC Three Phase Fuse Isolator Switch

Одржавање производа:

П: Како функционише осигурач у трофазном изолатору осигурача наизменичне струје?

О: Елемент осигурача се топи када струја пређе номиналну границу, одмах прекидајући струјно коло. Ово штити каблове, трансформаторе и опрему од оштећења изазваних преоптерећењем или кратким спојем.

П: Које су сигурносне карактеристике укључене у ац трофазни изолатор осигурача?

О: Јасна видљива тачка прекида осигурава да оператери могу да виде прекид везе. Механичке блокаде спречавају небезбедне операције, а елемент осигурача обезбеђује тренутну заштиту од квара.

П: Колико је лако одржавање?

О: Одржавање је једноставно. Модул осигурача је заменљив, што значи да је време застоја минимално, а резервни делови су јефтини у поређењу са сложенијим уређајима.
