У дистрибуцији електричне енергије средњег напона, прекидач је поуздан онолико колико су делови који се померају, отпуштају, затварају, активирају и ресетују у тачном тренутку када је потребна заштита. ТхеРадни механизам вакуумског прекидацаигра ту одлучујућу улогу. Конвертује ускладиштену механичку или електричну енергију у контролисано кретање, омогућавајући вакуумском прекидачу да брзо и доследно отвори или затвори струјно коло. За купце, извођаче, градитеље расклопних уређаја и тимове за одржавање, права брига није само да ли производ може да ради једном. Забринутост је да ли може да ради тачно након година рада, у условима квара, унутар захтевних електричних ормара и у различитим пројектним окружењима.
Овај чланак објашњава како механизам функционише, зашто је важан, које болне тачке решава и како проценити одговарајуће решење за практичне примене средњег напона. Такође се разматрају фактори производње и одабира који су важни када радите са добављачима као што суВензхоу Ксифа Елецтрицал Екуипмент Цо., Лтд., компанија која опслужује тржиште компоненти прекидача са производима дизајнираним за поуздану дистрибуцију електричне енергије.
Резиме чланка
A Радни механизам вакуумског прекидацаје део за контролу кретања система вакуумског прекидача. Он складишти и ослобађа енергију тако да се контакти прекидача могу отворити или затворити одговарајућом брзином, силом и временом. Добро дизајниран механизам помаже у смањењу квара прекидача, побољшава одзив заштите, подржава стабилан радни век и смањује притисак одржавања за средњенапонске системе. Одабир правог механизма захтева пажњу на називни напон, захтеве за прекидом, метод складиштења енергије, механичку издржљивост, компатибилност инсталације, конзистентност производње и техничку подршку након продаје.
Садржај
- Блог Оутлине
- Шта овај механизам чини толико важним?
- Како механизам функционише унутар вакуумског прекидача?
- Које болне тачке купца решава?
- Које факторе купци треба да провере пре куповине?
- Како се упоређују различите врсте механизама?
- Где се обично користи?
- Како тимови за одржавање могу продужити век трајања?
- Зашто је важна способност добављача?
- ФАК
- Закључак
Блог Оутлине
- Дефинишите улогу аРадни механизам вакуумског прекидацау средњенапонској заштити.
- Објасните основни радни процес од складиштења енергије до операције отварања и затварања.
- Повежите перформансе производа са стварним бригама купаца као што су безбедност, застоји, радни век и компатибилност.
- Обезбедите контролну листу фокусирану на купца за техничку процену.
- Упоредите уобичајене опције оперативног механизма.
- Разговарајте о практичним применама у дистрибутивним мрежама, фабрикама, трафостаницама и пројектима обновљиве енергије.
- Делите тачке одржавања које помажу да механизам остане стабилан током времена.
- Одговорите на уобичајена питања куповине и техничка питања.
Шта овај механизам чини толико важним?
Вакумски прекидач је одговоран за гашење лука, али не може сам да изврши тај задатак. Контакти унутар прекидача морају се раздвојити одговарајућом брзином, са правим ходом и под стабилном механичком контролом. То је место где јеРадни механизам вакуумског прекидацапостаје суштински.
У стварним пројектима, многи електрични кварови на почетку нису драматични. Почињу као одложено окидање, нестабилно затварање, недоследан контактни притисак, истрошене везе, слабо пуњење опруге или лоша координација са заштитним сигналима. Када се ови проблеми занемаре, резултат може бити прегревање, поновљена сметња, оштећење ормана, прекид производње или безбедносни ризици за оператере.
Поуздан механизам помаже прекидачу да брзо реагује када заштитни релеји открију кратке спојеве, преоптерећења или абнормалне услове рада. Такође подржава редовно пребацивање када кола треба да буду под напоном, изолована или одржавана. Укратко, то је део који претвара логику заштите у физичку акцију.
Како механизам функционише унутар вакуумског прекидача?

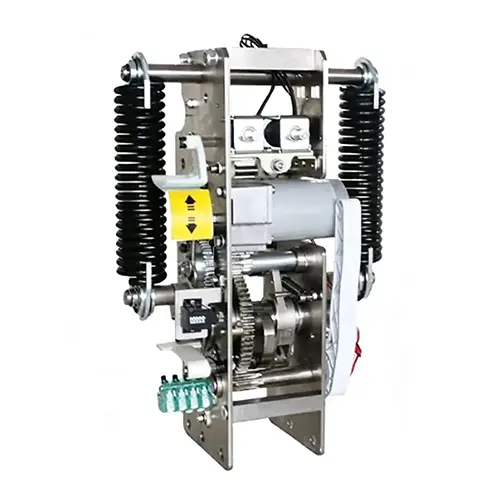

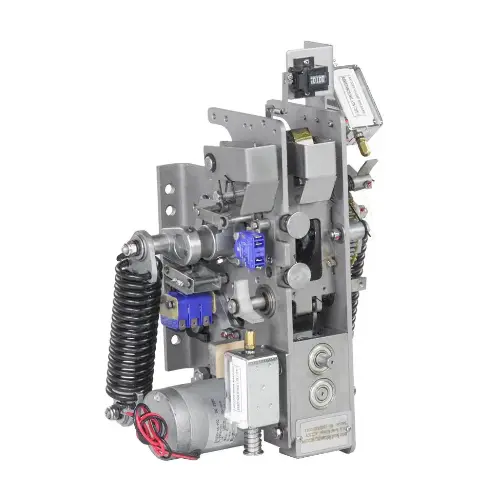

Принцип рада је једноставан, али извођење мора бити прецизно. АРадни механизам вакуумског прекидацаобично складишти енергију преко опруге, мотора, ручке за ручно пуњење или повезаног управљачког склопа. Када прекидач прими команду за затварање или искључивање, ускладиштена енергија се ослобађа преко делова механичког преноса. Ови делови покрећу покретни контакт вакуумског прекидача.
Током затварања, механизам гура покретни контакт према фиксном контакту и одржава одговарајући контактни притисак. Током отварања, он раздваја контакте довољно брзо да омогући вакуумском прекидачу да угаси лук. Што је овај покрет бржи и стабилнији, то боље прекидач може да контролише електрични стрес током пребацивања.
- Складиштење енергије:Механизам складишти енергију пре рада, често преко опружног система за пуњење.
- Одговор на сигнал:Контролна завојница, релејна команда или ручна радња покреће операцију.
- механичко ослобађање:Акумулирана енергија се ослобађа кроз везе, осовине и делове преноса.
- Контакт покрет:Контакти вакуумског прекидача се отварају или затварају у складу са потребном радњом.
- Положај држи:Механизам држи прекидач стабилним у отвореном или затвореном положају.
Због тога се механизам мора производити са великом пажњом на тачност димензија, силу опруге, чврстоћу материјала, поравнање склопа и конзистентност испитивања.
Које болне тачке купца решава?
Купци ретко купују аРадни механизам вакуумског прекидацасамо зато што им је потребна друга компонента. Купују га јер слаб механизам може створити скупе проблеме. За произвођаче расклопних уређаја, лоша компатибилност може одложити производњу. За извођаче електричне енергије, нестабилан рад може изазвати проблеме при пуштању у рад. За фабрике, неочекивани квар прекидача може зауставити производне линије. За комуналне услуге, непоуздано пребацивање може утицати на ширу сигурност дистрибуције.
| Тачка бола корисника | Како механизам помаже |
|---|---|
| Нестабилно затварање прекидача | Обезбеђује контролисану силу и стабилно кретање контакта. |
| Одгођен одговор на путовање | Брзо ослобађа ускладиштену енергију након заштитног сигнала. |
| Висока учесталост одржавања | Побољшава механичку издржљивост када је правилно дизајниран и тестиран. |
| Неусклађеност инсталације ормара | Може се одабрати или прилагодити према структури прекидача и склопне опреме. |
| Ризик застоја у пројекту | Подржава поуздан рад у дистрибуцији електричне енергије и индустријским системима. |
Најбољи механизам није само најјачи. То је онај који одговара дизајну прекидача, радном напону, функцији укључивања, простору за инсталацију и захтевима управљања. Ово практично подударање је оно што помаже купцима да избегну скривене трошкове након инсталације.
Које факторе купци треба да провере пре куповине?
Пре избора аРадни механизам вакуумског прекидаца, купци треба да гледају даље од назива производа. Два механизма могу изгледати слична, али њихове стварне перформансе могу се значајно разликовати у издржљивости, радној брзини, структури инсталације и дугорочној стабилности.
Практични процес селекције треба да садржи следеће тачке:
- Називни напон и тип прекидача:Потврдите да ли механизам одговара предвиђеном ВЦБ моделу и напону система.
- Метод рада:Проверите да ли пројекат захтева ручни рад, рад са опругом, моторни или комбиновани рад.
- Механички век:Питајте о тестираним циклусима рада и дуготрајној издржљивости.
- Време складиштења енергије:За системе опружног пуњења, стабилно и ефикасно складиштење енергије је важно за поновљени рад.
- Поузданост путовања и затварања:Механизам треба доследно да реагује на контролне сигнале.
- Димензије уградње:Потврдите рупе за монтажу, положај везе, структуру осовине и простор у ормару.
- Услови околине:Узмите у обзир влажност, прашину, температуру, надморску висину и индустријско загађење.
- Записи о тестирању:Поуздани добављачи треба да обезбеде инспекцију, рутинско тестирање и техничку подршку.
Ове провере су посебно важне за ОЕМ купце и постројења за монтажу расклопних уређаја јер мала неусклађеност може довести до поновљених подешавања склопа или притужби на сервисирање на терену.
Како се упоређују различите врсте механизама?
Различити пројекти могу захтевати различите оперативне дизајне. Табела испод даје једноставно поређење за купце који процењују уобичајене опције.
| Механизам Тип | Главна предност | Прикладна употреба |
|---|---|---|
| Механизам рада опружног пуњења | Стабилно ослобађање акумулиране енергије за брзо отварање и затварање. | ВЦБ средњег напона који захтевају поуздан поновљени рад. |
| Моторни радни механизам | Подржава даљинско или аутоматско пуњење и рад. | Подстанице, разводни ормани и аутоматизовани системи. |
| Механизам за ручни рад | Једноставна структура и погодна локална контрола. | Основне апликације за пребацивање и пројекти осетљиви на трошкове. |
| Прилагођени механизам | Боље одговара за специјалне распореде ормара или дизајн прекидача. | Пројекти производње и замене ОЕМ расклопних уређаја. |
За многе апликације средњег напона, дизајн опружног пуњења је широко пожељан јер омогућава складиштење енергије пре пребацивања. Када дође до квара, прекидач не мора да чека на споро ручно кретање. Може одмах да ослободи енергију, што побољшава поузданост заштите.
Где се обично користи?
ТхеРадни механизам вакуумског прекидацакористи се свуда где средњенапонска кола захтевају поуздано пребацивање и заштиту. Обично се интегрише у вакуумске прекидаче, расклопне плоче, компактне подстанице, индустријске дистрибутивне просторије, комуналне мреже, комерцијалне зграде и станице обновљиве енергије.
У фабрикама помаже у заштити мотора, трансформатора и производних линија од електричних кварова. У градским дистрибутивним мрежама, подржава стабилну испоруку електричне енергије у стамбене и пословне области. У пројектима соларне енергије и енергије ветра, помаже у изолацији и заштити средњенапонских кола за прикупљање. У рударству, инфраструктури и транспортним системима, доприноси сигурнијој електричној контроли у захтевним условима.
Пошто се ова окружења веома разликују, купци не би требало да третирају механизам као универзални додатак. Исти производ мора бити проверен у односу на стварне услове пројекта. Механизам који се користи у чистој унутрашњој разводној просторији може се суочити са другачијим стресом у поређењу са оним који се користи у прашњавом индустријском постројењу или приобалним пројектима високе влажности.
Како тимови за одржавање могу продужити век трајања?
Чак и висококвалитетанРадни механизам вакуумског прекидацапотребна је одговарајућа инспекција. Тимови за одржавање треба да се фокусирају на видљиво хабање, абнормалну буку, лабаве причвршћиваче, стање опруге, тачке подмазивања, функцију помоћног прекидача и перформансе затварања. Редовно тестирање рада је такође корисно јер прекидач који остаје неактиван дуже време може и даље морати да ради тренутно током квара.
- Проверите да ли се механизам глатко пуни и отпушта без одлагања.
- Прегледајте везе, осовине и причвршћиваче да ли су лабави или деформисани.
- Одржавајте механизам чистим и избегавајте накупљање прашине у кућишту.
- Уверите се да индикатори отварања и затварања одговарају стварном положају прекидача.
- Тестирајте контролна кола, калемове и помоћне контакте према распореду одржавања.
- Замените истрошене делове пре него што утичу на поузданост пребацивања.
Превентивно одржавање је јефтиније од хитне поправке. Када механизам поквари током квара, оштећење се може проширити изван самог прекидача. Може утицати на каблове, трансформаторе, панеле разводних уређаја и прикључену опрему.
Зашто је важна способност добављача?
Поуздан добављач ради више од испоруке делова. За производ као што јеРадни механизам вакуумског прекидаца, искуство добављача утиче на тачност дизајна, избор материјала, контролу производње, квалитет тестирања и техничку комуникацију. Ово је посебно важно за купце којима је потребна куповина серије, усклађивање замене или ОЕМ подршка.
Вензхоу Ксифа Елецтрицал Екуипмент Цо., Лтд.опслужује купце у области електричне опреме са производима који се односе на вакуумске прекидаче и компоненте средњег напона. За купце, рад са способним произвођачем може помоћи у смањењу несигурности током избора производа, потврде инсталације и дуготрајне употребе.
Када процењују добављача, купци треба да траже техничке цртеже, компатибилност модела, оцењене параметре, процедуре тестирања, детаље паковања и капацитет испоруке. Јасан одговор пре наручивања је далеко бољи од решавања проблема са инсталацијом након што производ стигне на локацију пројекта.
ФАК
Шта је радни механизам вакуумског прекидача?
То је механички контролни систем који покреће кретање отварања и затварања вакуумског прекидача унутар вакуумског прекидача. Он складишти и ослобађа енергију тако да се контакти могу брзо и поуздано померати.
Зашто је механизам важан за заштиту средњег напона?
Осигурава да прекидач може одговорити на сигнале грешке одговарајућом брзином и силом. Без поузданог механизма, чак и добар вакуумски прекидач можда неће исправно радити.
Може ли један механизам одговарати сваком вакуумском прекидачу?
Не. Купци морају да потврде називни напон, модел прекидача, инсталационе димензије, структуру везе, метод контроле и радне захтеве пре куповине.
Шта узрокује отказ оперативног механизма?
Уобичајени узроци укључују истрошене везе, слабе опруге, лоше подмазивање, загађење прашином, проблеме са завојницама, лабаве причвршћиваче, погрешну инсталацију и дуготрајни недостатак инспекције.
Да ли је моторни механизам бољи од ручног?
Зависи од пројекта. Моторни рад је бољи за удаљене или аутоматизоване системе, док ручни рад може бити погодан за једноставније апликације са потребама локалне контроле.
Како купци треба да изаберу поузданог добављача?
Купци треба да провере искуство у производњи, техничку подршку, могућност тестирања, компатибилност модела, опције прилагођавања и да ли добављач може да обезбеди јасну документацију пре испоруке.
Закључак
ТхеРадни механизам вакуумског прекидацаможда није највидљивији део средњенапонског прекидача, али је један од најважнијих. Он контролише физичку акцију која омогућава вакуумском прекидачу да заштити кола, смањи утицај квара и подржи стабилну дистрибуцију енергије. За купце, избор правог механизма значи мање кварова при пребацивању, глаткију инсталацију, дужи радни век и веће поверење у свакодневни рад.
Ако бирате компоненте за вакуумске прекидаче, склопове расклопних уређаја, подстанице, индустријске системе напајања или пројекте замене,Вензхоу Ксифа Елецтрицал Екуипмент Цо., Лтд.може пружити практичну подршку за производ и техничку комуникацију за потребе ваше апликације. За избор модела, понуду, детаље о прилагођавању или консултације о пројекту, молимоконтактирајте насданас и дозволите нашем тиму да вам помогне да пронађете поуздано решење за ваш средњенапонски прекидачки систем.
