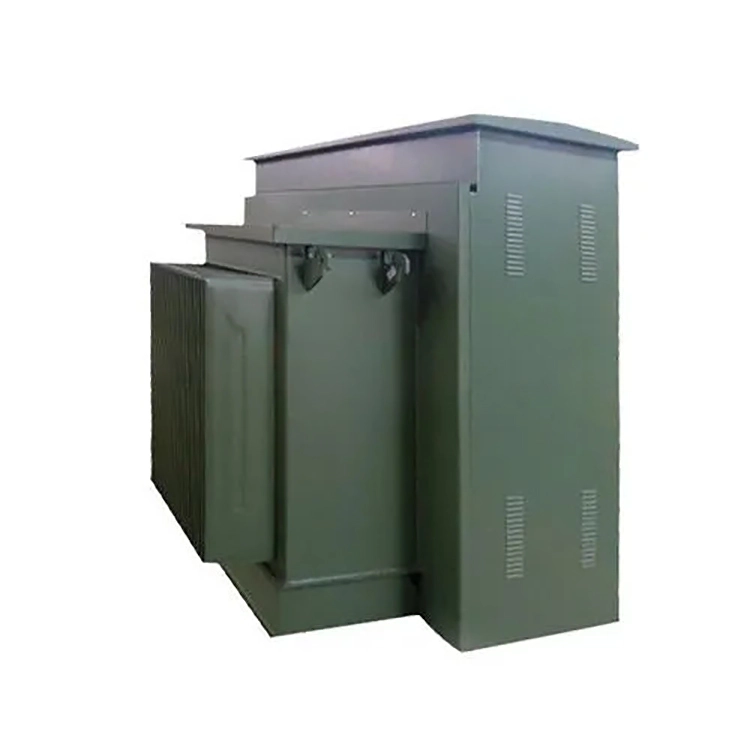

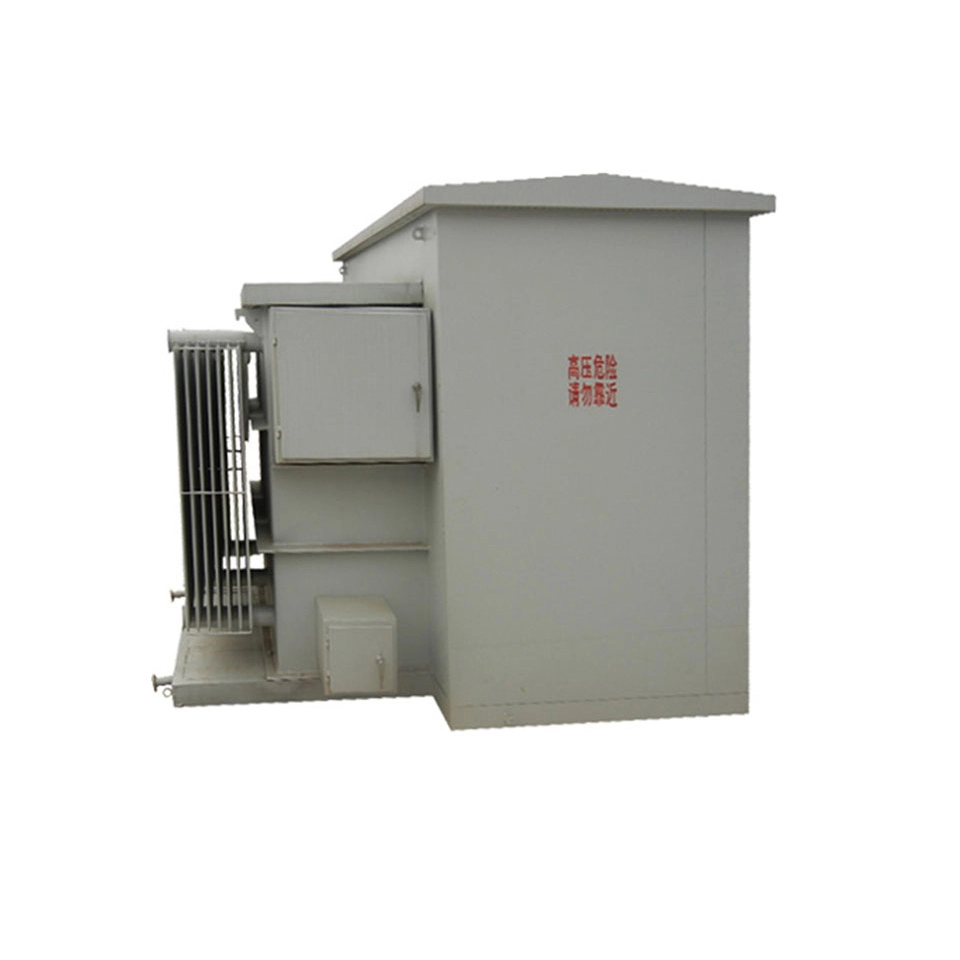

2.5мва енергетски трансформатор монтиран на минерално уље

Минерално уље служи као изолација и медијум за хлађење, и представља најтрадиционалнији и најзрелији избор течности за изолацију у индустрији енергетских трансформатора. Дакле, енергетски трансформатор са минералним уљем од 2,5 мва поседује одличне перформансе електричне изолације, добру топлотну проводљивост и предности у погледу исплативости. У поређењу са алтернативним изолационим течностима као што су природни естри, иако минерално уље има нижу тачку паљења, има бољу флуидност на ниским температурама и већу поузданост у хладним регионима током рада.

Утични трансформатор подржава два типа долазног вода: Први је прстенасти мрежни довод, који је опремљен са два сета примарних чаура (укупно 6, за долазне и одлазне водове) и унутрашњим четворопозицијским прекидачем оптерећења. Може да повеже трансформатор у серију на прстенасто мрежно коло, омогућавајући изолацију квара и непрекидно одржавање. За ову конфигурацију се обично препоручује енергетски трансформатор од 2,5 мва који се монтира на подлогу од минералног уља. Радијални доводни тип је опремљен само једном примарном изолацијом и обезбеђује једнолинијско напајање, уз нижу цену, али сходно томе и смањену поузданост.

Импеданса кратког споја је важан параметар трансформатора, који директно утиче на ниво струје кратког споја у систему и брзину регулације напона. Типична вредност импедансе енергетског трансформатора постављеног на подлогу је 5,0% до 7,5%, а циљна вредност за пројектовање је обично постављена на 5,75%. Импеданса од 5,75% значи да када дође до трофазног кратког споја на секундарној страни, струја кратког споја износи приближно 1/0,0575 називне струје, што је приближно 17,4 пута веће од називне струје. Узимајући за пример нисконапонску страну од 400В, називна струја је приближно 3608А, а струја кратког споја је приближно 62,8кА, што је у опсегу који средњенапонски склопни уређаји могу да издрже.

Током пуног оптерећења, пад напона је приближно 5,75%, што је прихватљиво за општа индустријска оптерећења. Према стандарду ИЕЦ 60076, енергетски трансформатор од 2,5 мва на минералном уљу има могућност кратког споја да издржи топлотне ефекте и ефекте динамичке стабилности.

Технички параметар:

П: За енергетски трансформатор од 2,5 мва који се монтира на подлогу од минералног уља, зашто је и даље потребно обратити пажњу на губитак без оптерећења када ради под малим оптерећењем или без оптерећења дуже време?

О: Пошто се губитак без оптерећења углавном састоји од два дела: Прво, губитак хистерезе: губитак енергије настао када се гвоздено језгро више пута магнетизира у наизменичном магнетном пољу. Друго, губитак вртложне струје: губитак топлоте изазван циркулишућом струјом изазваном у гвозденом језгру наизменичним магнетним пољем.

Чак и ако је секундарна страна енергетског трансформатора потпуно отворена у кругу или у неоптерећеном стању, његова примарна страна и даље троши константан губитак без оптерећења. А губитак без оптерећења доводи до мерљивих и континуирано нагомиланих рачуна за струју. За сценарије са временом рада од преко 3000 сати, при одабиру модела, приоритет треба дати онима са мањим губицима без оптерећења (као што је коришћење челичних лимова од силицијумског челика или језгра од аморфне легуре оријентисаних на високу магнетну проводљивост). Чак и ако се почетни трошак набавке повећа за 15 до 20%, разлика се може надокнадити уштедом електричне енергије у року од две године.

Опрема

Детаљи производа

Врста прстена

Терминал Типе

Трансформер Боди

Производ у процесу

Тест Центер

Радионица за намотавање
