Цоннецтион Дин11 Пад Моунтед Трансформер 2000ква

Вензхоу КсиФа Елецтриц Повер Екуипмент Цо., Лтд је професионални произвођач трансформатора и фокусира се на производњу и производњу трансформатора високог и ниског напона. Наши производи укључују дистрибутивне трансформаторе уроњене у уље, трансформаторе сувог типа са епоксидом и специјалне индустријске трансформаторе. Прикључни дин11 трансформатор 2000ква је производ који штеди енергију, ефикасан и има одличне перформансе изолације. Испуњава захтеве вишеструких националних сертификата и може да обезбеди опрему за снабдевање електричном енергијом високог квалитета и пратеће услуге за прекоморске енергетске пројекте, индустријске објекте и пројекте преноса и дистрибуције енергије.

Пошаљи упит

Опис производа

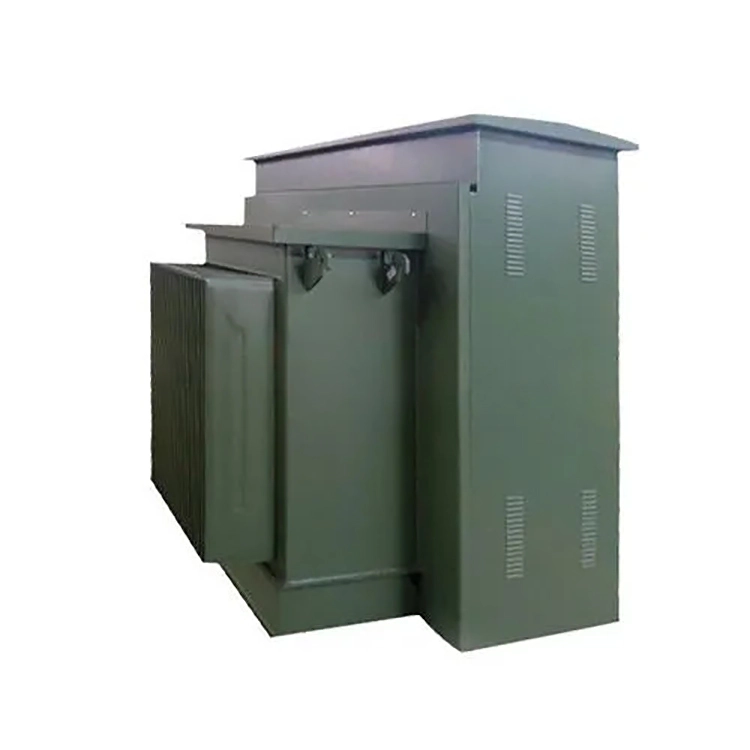

Цоннецтион дин11 трансформатор 2000ква је трофазни дистрибутивни трансформатор уроњен у уље са дизајном кућишта монтираног на јастучић. Може се директно инсталирати на отвореном терену и широко се користи у индустријским парковима, комерцијалним комплексима и урбаним дистрибутивним мрежама итд.

Основна карактеристика лежи у векторској групи Дин11, страна високог напона је повезана у троугао (Д), страна ниског напона повезана је у звезду (И) са неутралном тачком која је изолована, а фаза напона нисконапонске стране заостаје за оном на страни високог напона за 30°. Овај начин повезивања даје му јединствене предности у паралелном раду више трансформатора и у сузбијању струје нулте секвенце.

У условима рада звездасте везе са уземљењем неутралне тачке, струја трећег хармоника генерисана нелинеарним оптерећењем (као што су фреквентни претварачи, ЛЕД напајање за напајање, УПС исправљачи предњег краја) ће формирати затворену петљу унутар троугаоног намотаја. Специфичан механизам је следећи: струје трећег хармоника су у фази једна са другом у смислу временске фазе и не могу да излазе кроз неутралну линију на страни звезде, али могу да циркулишу унутар троугаоног намотаја и расипају своју енергију у облику топлоте.

Измерени подаци показују да трансформатор 2000ква са прикључком дин11 може да смањи стопу изобличења трећег хармоника на страни ниског напона за приближно 60% до 80%, чиме ефикасно прочишћава таласни облик напона на нисконапонској магистрали и продужава радни век накнадне прецизне електронске опреме.

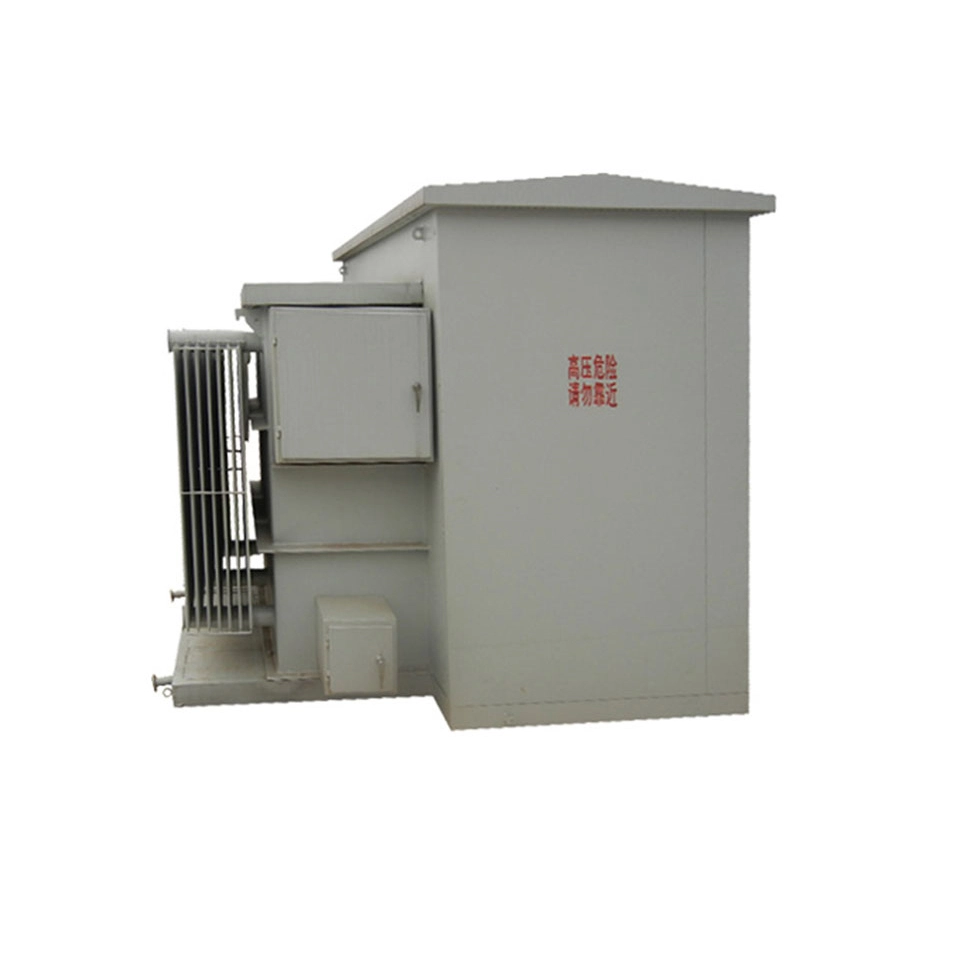

Connection Dyn11 Pad Mounted Transformer 2000kva

Технички параметар:

Назив производа:	Прикључак дин11 подметач трансформатора 2000ква
Број фазе:	3 фаза,
учесталост:	50/60 Хз
Симбол везе:	Дин11
ВН напон :	11 кВ / 12 кВ / 20 кВ / 33 кВ
ЛВ напон :	0,415 кВ / 0,433 кВ / 0,690 кВ
Опсег тапкања:	±2×2,5% или ±5%
Класа хлађења:	ОНАН / ОНАФ
Нема губитак оптерећења :	≤ 1800 В
Губитак оптерећења:	≤ 16000 В

П: За конекциони трансформатор 2000ква постављен на подлогу дин11 , зашто се посебна пажња мора посветити методи изазивања неутралне тачке и континуитета уземљења уместо директног праћења искуства трансформатора малог капацитета?

О: Називна струја на страни ниског напона прикључног трансформатора 2000ква постављеног на подлогу дин11 приближила се 3000А (узимајући 400В као пример), што је много више од оне код уобичајене опреме малог капацитета. Иако Дин11 веза може да изолује струју нулте секвенце на страни високог напона, неутрална тачка на страни ниског напона треба да издржи изузетно велике неуравнотежене струје. На пример, када се обезбеђује напајање великом броју једнофазних расветних или контролних кола, неутрална струја може достићи више од 50% фазне струје.

Ако се пракса трансформатора испод 1000 кВА слепо усвоји у пројекту, коришћење тањих неутралних сабирница или ослањање искључиво на једну везу за уземљење ће довести до прегревања неутралне тачке, топљења прикључних терминала, па чак и до озбиљног померања неутралне тачке, сагоревања великог броја једнофазних уређаја.

Због тога, приликом наручивања, потребно је јасно навести захтев: површина попречног пресека неутралне сабирнице не би требало да буде мања од 70% фазног вода (препоручљиво је да буде истог попречног пресека), а потребно је опремити одвојиву плочу за уземљење и уређај за праћење преоптерећења неутралне тачке. Игноришући ову тачку, трансформатор 2000ква на прикључку дин11 на плочи може доживети несрећу са прегоревањем неутралне тачке у року од пола године рада, док рутинска фабричка испитивања не могу изложити ову скривену опасност.
