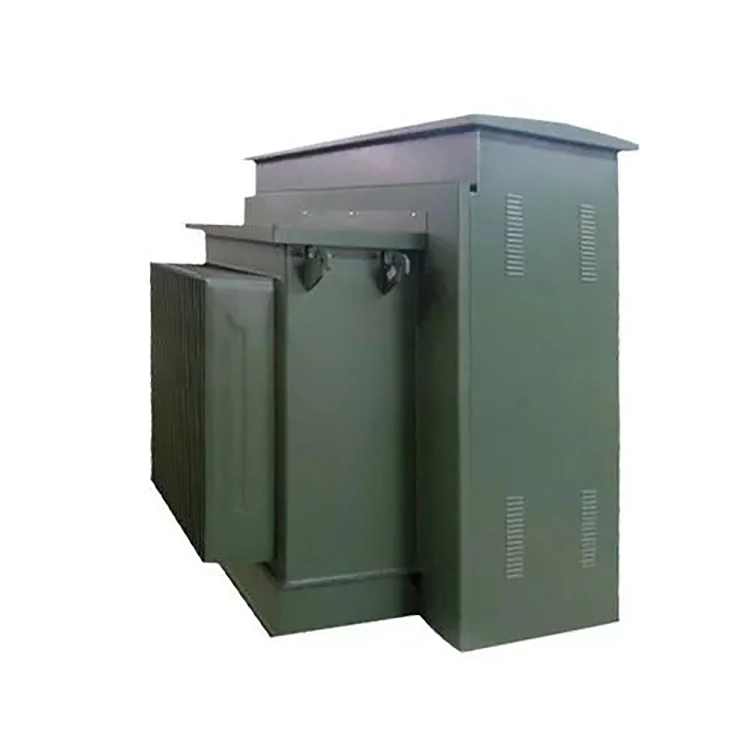

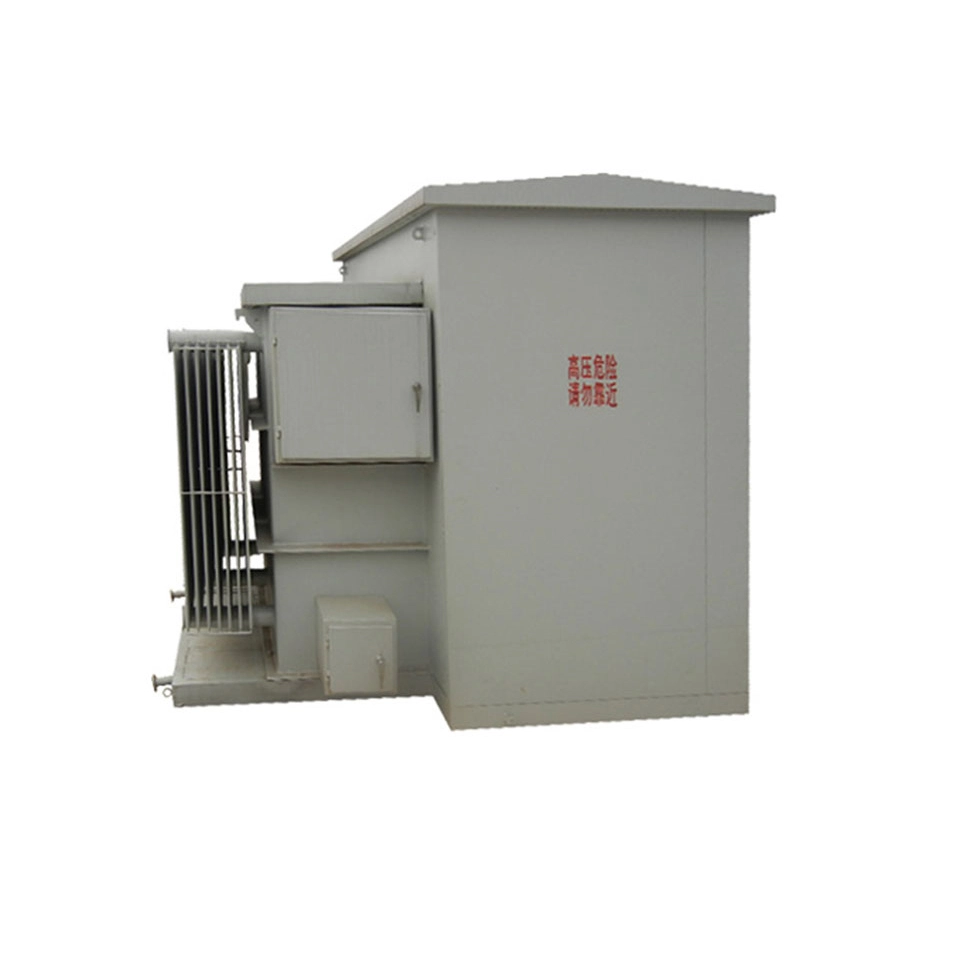

100 Ква 3-фазни монтажни трансформатор

100 ква 3-фазни трансформатор монтиран на јастучић је интегрисана комплетна опрема за дистрибуцију енергије на отвореном. Унутрашњост ормана је подељена на три независне коморе: високонапонску комору, комору трансформатора и нисконапонску комору.

Интегрише високонапонске прекидаче, осигураче, громобране, тело главног трансформатора, нисконапонске дистрибутивне прекидаче, бројила и разне заштитне уређаје. Укупни распоред је уредан и компактан, и није потребно градити посебну просторију за дистрибуцију електричне енергије.

Стандардна спецификација напона трансформатора. Он усваја Дин11 конекциону групу и ради на 50 херца индустријске фреквенције. Називне струје високог и ниског напона су усклађене да задовоље захтеве. Перформансе преноса трансформатора су стабилне и поуздане. Трансформатор од 100 ква 3 фазе монтиран на подлогу има одличне могућности одвођења топлоте. Има два облика хлађења: самохлађење уроњено у уље и ваздушно хлађење сувог типа. Такође има заштитне карактеристике против прашине и кише.

Губици у раду су мали, бука при раду мала и опремљена је са више сигурносних механизама за заштиту од преоптерећења, кратког споја и удара грома. Има јаку способност против сметњи, може се дуго прилагодити сложеним операцијама на отвореном, има одличну стабилност напајања, а касније одржавање и поправка су релативно једноставни.

Техничка спецификација:

П: За 3-фазни трансформатор од 100 ква, када је инсталиран на отвореном, зашто постоје две конфигурације које треба разликовати, односно „тип прстенастог мрежног довода“ и „тип радијалног довода“?

О: Под конфигурацијом довода радијације, примарна страна трансформатора је повезана само са једним каблом, а унутра нема прекидача оптерећења, што резултира једноставном структуром и нижом ценом. Међутим, фатални недостатак ове методе је у томе што када трансформатору од 100 ква 3 фазе са подставком треба одржавање или овај део кабла поквари, целокупно напајање напојног кабла мора бити прекинуто, што доводи до потпуног искључивања свих корисника на истој линији. Поузданост напајања у потпуности зависи од континуитета једног канала.

Под конфигурацијом прстенастог мрежног довода, примарна страна 100 ква 3-фазног трансформатора постављеног на јастучић је резервисана са два улазна интерфејс порта и уграђеним прекидачем за оптерећење, који може да се повеже у серију на прстенасто мрежно коло. Када сам трансформатор треба да се искључи из рада или кабл на једној страни поквари, прекидач за оптерећење може да се користи да изолује 100 ква 3-фазни трансформатор са подставом из прстенасте мреже, истовремено одржавајући континуитет главног магистралног вода прстенасте мреже, омогућавајући другим корисницима да и даље буду напајани струјом преко друге стране главног кабла без прекидања главног кабла и прекидања циља одржавања. кварови само изолују неисправан део без ширења подручја нестанка струје. Иако ова конфигурација додаје једну примарну бочну прекидачку опрему и другу улазну чахуру, цена се повећава за приближно 15% до 20%, али значајно побољшава индикаторе расположивости електричне енергије дистрибутивног система.

Опрема

Детаљи производа

Врста прстена

Терминал Типе

Трансформер Боди

Производ у процесу

Тест Центер

Радионица за намотавање
