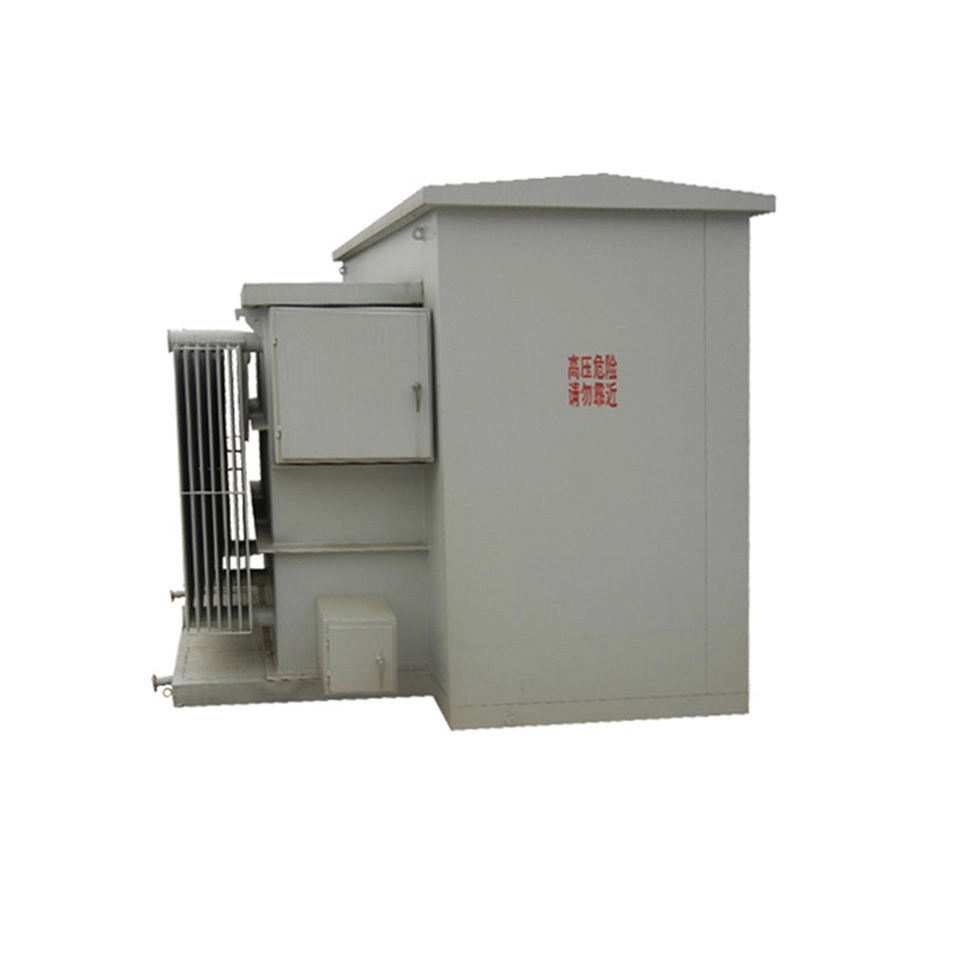

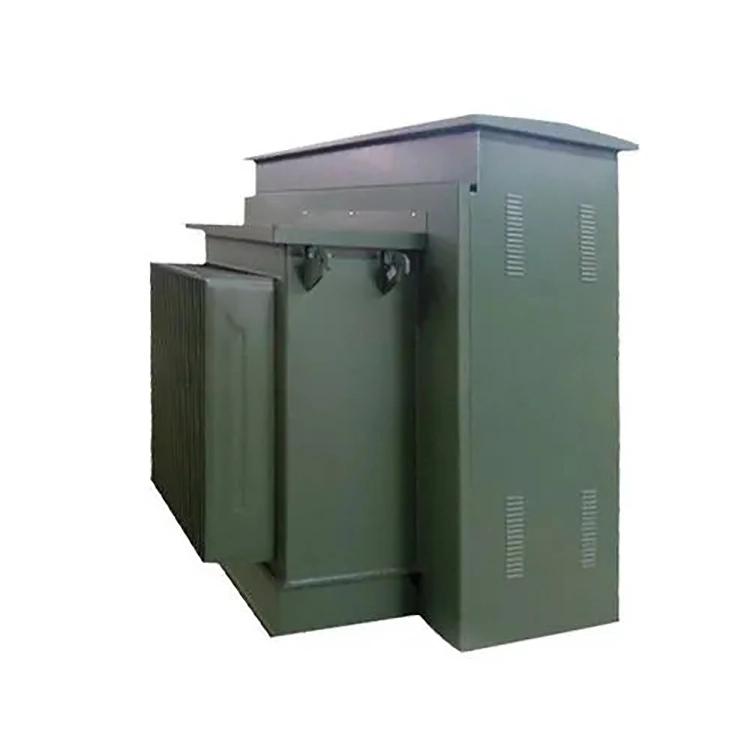

33 0.4кв 1250ква једнофазни трансформатор монтиран на подлогу

33 0,4кв 1250ква монофазни трансформатор постављен на јастучић је врхунско решење посебно дизајнирано за велике подземне енергетске системе. Одликује га безбедно кућиште отпорно на временске прилике и опремљено је напредним конфигурацијама без електричног контакта или контакта под напоном, које максимизирају безбедност особља и спречавају неовлашћено коришћење на јавним местима. Овај 33 0,4кв 1250ква монофазни трансформатор монтиран на јастучић  у складу је са АНСИ, ИЕЕЕ стандардима и захтевима енергетске ефикасности и може да конвертује максимални примарни напон од 33кВ у флексибилне секундарне напоне, пружајући одличне могућности заштите од кратког споја и тих рад за велике стамбене и комерцијалне апликације.

Технички параметар:

У овој апликацији трансформатора од 33 0,4 кв 1250 ква на једнофазној подлози, зашто се 0,4 кВ обично користи на страни ниског напона уместо на другим нивоима напона?

400В (трофазни) / 230В (једнофазни) су уобичајени нивои напона у ИЕЦ стандардним нисконапонским системима за дистрибуцију електричне енергије и широко се користе у стамбеним, комерцијалним и лаким индустријским апликацијама. За опрему као што су нисконапонски разводни ормарићи, прекидачи и каблови, они су зрели и имају висок однос цене и перформанси на нивоу од 400 В. Једнофазни 230В може директно да напаја обичну расвету, утичнице и кућне апарате без потребе за додатним смањењем напона.

0,4 кВ се обично може преносити на удаљености од 200 до 500 метара унутар стамбеног или пословног подручја (задовољавајући нормалан пад напона од ≤5%). 1250кВА се често користи на већим местима оптерећења као што су тржни центри, кампуси, медицински центри, при чему се трансформатор налази близу центра оптерећења. 0,4кВ је довољно и није потребан већи напон.

Када се три таква 33 0,4кв 1250ква монофазна трансформатора монтирана на подлогу користе за формирање трофазне групе (укупни капацитет 3750кВА), у поређењу са коришћењем једног трофазног трансформатора истог капацитета. које су кључне разлике и мере предострожности у погледу расподеле оптерећења, уземљења неутралне тачке и конфигурације заштите?

Када се три 33 0,4кв 1250ква трансформатора са једнофазном подлогом користе у трофазној конфигурацији, суштинска разлика у односу на једнофазни трансформатор истог капацитета је следећа:

Расподела оптерећења мора бити строго уравнотежена; у супротном, преоптерећење у одређеној фази ће изазвати озбиљно одступање у неутралној тачки и не може се компензовати као код трофазног трансформатора кроз међусобну интеракцију магнетног поља.

Прво, за уземљење неутралне тачке, нисконапонске неутралне тачке три 33 0,4кв 1250ква једнофазне подлоге постављене трансформатора морају бити екстерно повезане, а затим уземљене на једној тачки. У супротном, вероватно ће доћи до циркулационих струја и разлика потенцијала уземљења. Насупрот томе, неутралне тачке трофазних трансформатора су директно изведене изнутра и једноставне су и поуздане за уземљење.

Друго, у смислу заштите, сваки 33 0,4кв 1250ква једнофазни трансформатор монтиран на подлогу у монофазној групи има своју страну високог напона независно конфигурисану са осигурачима. У случају квара у једној фази, друге две фазе могу и даље моћи да испоруче струју. Због тога се мора додати аларм за прекид фазе, а заштита нулте секвенце мора бити посебно дизајнирана за нисконапонску страну. Насупрот томе, трофазни трансформатори обично имају јединствено окидање, а координација заштите је једноставнија.

Све у свему, 33 0,4кв 1250ква монофазне трансформаторске групе постављене на подлогу је флексибилна у проширењу, погодна за транспорт, али има сложену заштиту, веће захтеве за баланс оптерећења и већу укупну цену и површину. Погодан је за фазну градњу или сценарије са једнофазним оптерећењем као главним оптерећењем.
