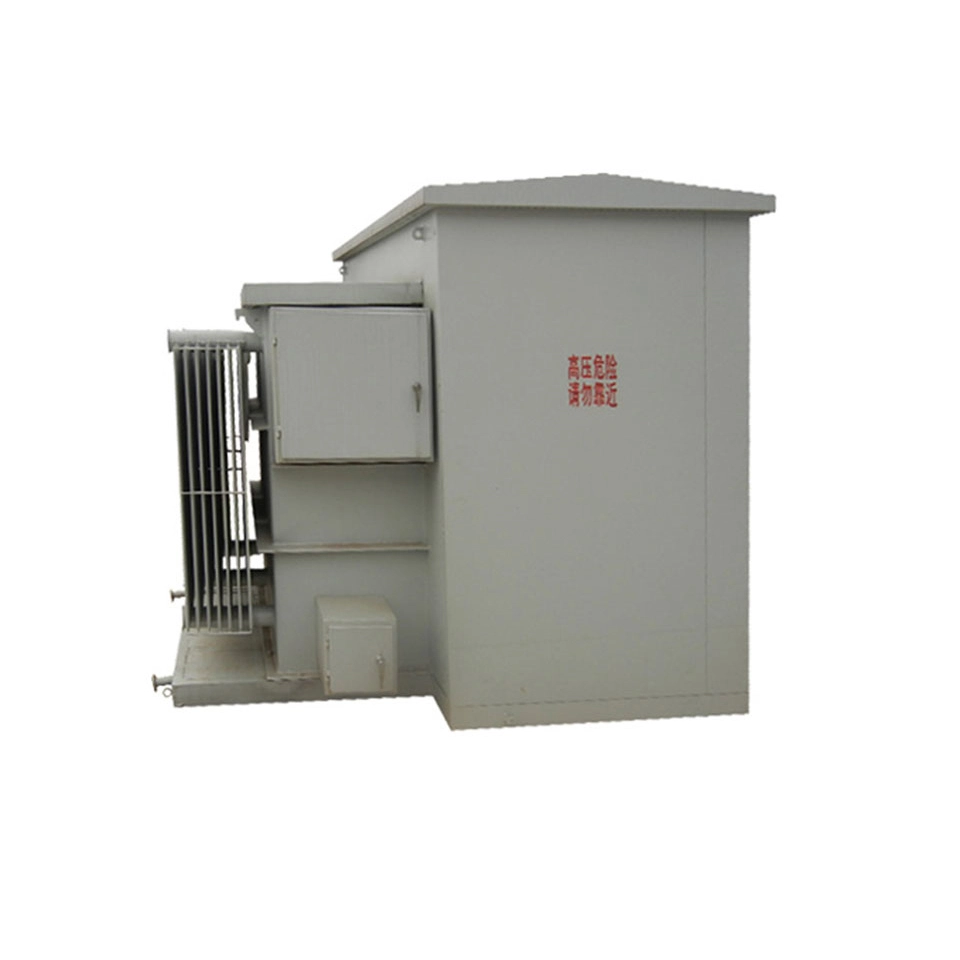

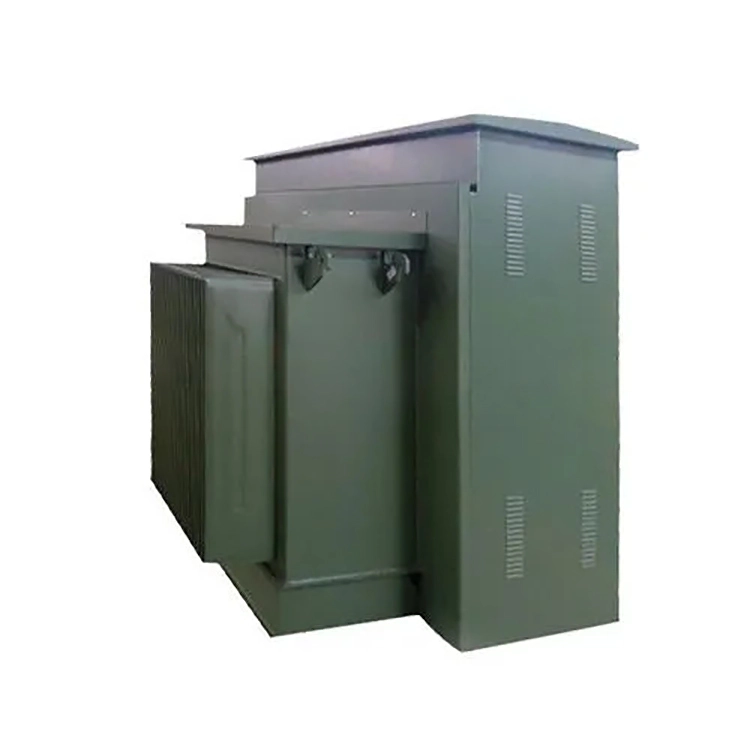

Трансформатор 1000ква пуњен уљем

Трансформатор 1000ква пуњен уљем је трофазни дистрибутивни трансформатор специјално дизајниран за спољну инсталацију у земљи са називним капацитетом од 1000 ква. Поставља се директно на префабриковану бетонску основу, уместо да буде суспендован или закопан под земљом. Гвоздено језгро и намотаји су у потпуности потопљени у изолационо уље, користећи високу диелектричну чврстоћу и својства дисипације топлоте уља за постизање електричне изолације и термичког управљања.

Шкољка уљем пуњеног подлогом постављеног трансформатора 1000ква направљена је од валовитог резервоара за уље, а површина одвођења топлоте се повећава коришћењем валовитих плоча, чиме се постиже ОНАН хлађење. Еластично својство таласа може да апсорбује проширење запремине изолационог уља узроковано променама температуре. Његова потпуно затворена структура осигурава да изолационо уље не дође у контакт са спољним ваздухом, ефикасно спречавајући погоршање квалитета уља и старење изолационих материјала услед продора кисеоника и влаге.

Целокупна структура уљем напуњеног трансформатора 1000ква састоји се од три одвојена одељка: собе високог напона, собе ниског напона и собе за трансформаторе. Врата собе ниског напона опремљена су бравом у три тачке. Врата високонапонске собе могу се отворити само након што се отворе врата собе ниског напона како би се спречио рад под напоном на страни високог напона. И страна високог и ниског напона опремљене су НЕМА терминалима за уземљење.

У погледу електричне и заштитне конфигурације, овај уљем пуњени трансформатор 1000ква подржава различите групе веза као што су Дин11, Иин0, које су погодне за различите карактеристике оптерећења. Високонапонска страна интегрише двоструку заштиту прекидача оптерећења и осигурача и опремљена је вентилом за отпуштање притиска, температуром уља и надзором нивоа уља. Задовољава ДОЕ 2016 стандард енергетске ефикасности, са ефикасношћу од ≥ 99,2%, и сигуран је и поуздан.

Технички параметар

Индустријски парк намерава да купи уљем пуњен трансформатор 1000ква, који ће углавном напајати трофазне асинхроне моторе, пумпе за воду и другу енергетску опрему. Трофазно оптерећење је у основи избалансирано, али окружење на лицу места има много прашине, а трансформатор мора да има релативно ниске почетне трошкове набавке. Да ли група веза треба да има приоритет као Дин11 или Иин0? Зашто?

На основу поређења перформанси, група веза Дин11 би требало да буде преферирани избор. У погледу способности да се одупре трофазној неуравнотежености, Дин11 омогућава да струја неутралне линије достигне преко 75% фазне струје, док је Иин0 обично ограничава на 25%; у смислу потискивања хармоника, високонапонска бочна троугла веза Дин11 може да обезбеди циркулацију за трећи хармоник, ефикасно избегавајући изобличење таласног облика напона, док Иин0 има релативно просечну способност потискивања; у погледу једнофазне струје квара уземљења, Дин11 генерише већу струју квара, што је релејној заштити лакше да поуздано открије и делује, док је струја квара Иин0 релативно мања, што отежава конфигурацију заштите.

Све у свему, Дин11 је погоднији за сценарије који укључују модерна мешовита оптерећења као што су ЛЕД осветљење, клима уређаји са варијабилном фреквенцијом и гомиле за пуњење, док је Иин0 погодан само за трофазна стриктно избалансирана чиста оптерећења и пројекте који су веома осетљиви на цену. Због тога, без посебних ограничења, група повезивања уљем напуњеног трансформатора 1000ква треба имати приоритет као Дин11.

Опрема

Детаљи производа

Врста прстена

Терминал Типе

Трансформер Боди

Производ у процесу

Тест Центер

Радионица за намотавање
