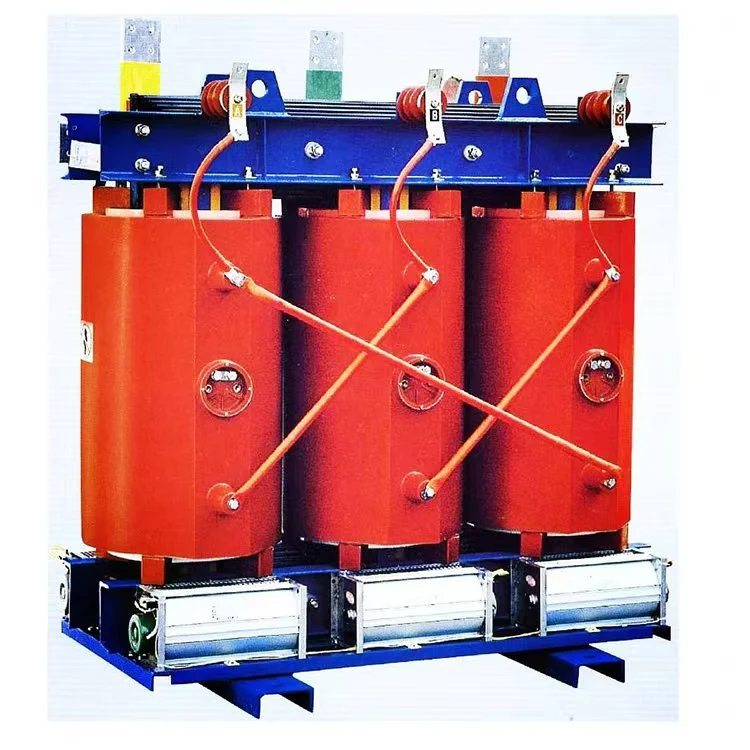

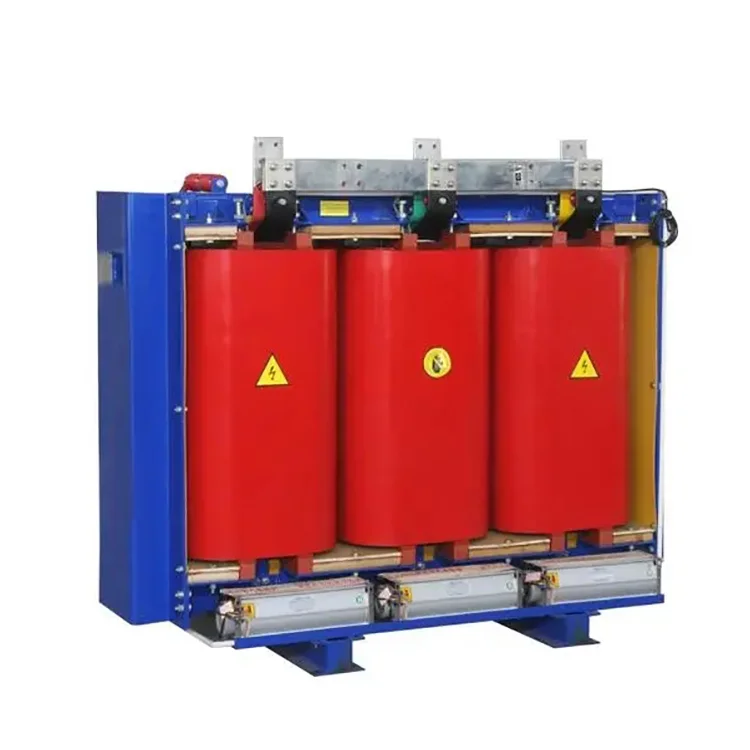

2500 КВА 11 до 0,4 КВ трансформатор сувог типа

У Вензхоу Ксифа Елецтрицал Екуипмент Цо., Лтд., производимо решења за напајање високих перформанси за индустријске и комерцијалне апликације. Наш 2500 кВА 11 до 0,4 кВ трансформатор сувог типа је пројектован да смањи пренос високог напона (11 кВ) до безбедне, употребљиве снаге ниског напона од 0,4 кВ са изузетном ефикасношћу и поузданошћу. Било да вам је потребан исплатив алуминијумски намотај или бакарни намотај високе проводљивости, прилагођавамо сваки трансформатор за специфичне губитке и радне услове.
Захваљујући нашим вештим и оптимизованим производним процесима, можемо скратити време испоруке на само 2 или 3 недеље. За паковање користимо професионалну дрвену кутију за извоз. Трговински услови које прихватамо укључују ФОБ, ЦИФ, ЦФР, ЕКСВ и друге

Пошаљи упит

Опис производа

2500 кВА 11 до 0,4 кВ трансформатор сувог типа углавном се састоји од следећих компоненти: језгра трансформатора, намотаја трансформатора, изолације трансформатора, проводника трансформатора, уређаја за хлађење трансформатора и уређаја за мерење температуре.

Намотаји

Намотаји трансформатора од 2500 кВА 11 до 0,4 кВ сувог типа су намотани на машинама за намотавање високе прецизности. Нисконапонски намотај има конструкцију намотаја од фолије. За трансформаторе већег капацитета, вентилациони канали су резервисани. Након намотавања, врши се вакуумско сушење. Процес ливења и очвршћавања се стриктно изводи у складу са процесним стандардима, осигуравајући да нема мехурића или шупљина унутар намотаја, омогућавајући трансформатору да постигне оптималан рад.

Цоре

Језгро ове серије 2500 кВА 11 до 0,4 кВ трансформатора сувог типа направљено је од висококвалитетних, високо пропустљивих зрнасто оријентисаних хладно ваљаних силиконских челичних лимова. Усвојене су напредне линије за сечење лимова од силицијумског челика и техника слагања језгра у преклопу са потпуно искошеним углом од 45°. Кракови језгра су везани једносмерном траком од стаклених влакана класе Ф, а за причвршћивање се користи нова структура вучних плоча без пробијања рупа на јарму језгра. Површина језгра је обложена епоксидном смолом, која смањује утицај флукса цурења, ефикасно оптимизује дистрибуцију магнетног кола и смањује шум у језгру, губитке без оптерећења и струју без оптерећења. Ово значајно побољшава квалитет изгледа дистрибутивног трансформатора.

Високонапонски намотај

Високонапонски намотај од 2500 кВА 11 до 0,4 кВ трансформатора сувог типа усваја сегментирану структуру слоја, што у великој мери смањује напон између слојева намотаја. Формира се од вакуум-ливене епоксидне смоле са пунилом, смањујући ниво унутрашњег делимичног пражњења намотаја и побољшавајући електричне перформансе завојнице. Изолација између слојева намотаја користи ДМД препрег тканину од епоксидне смоле, која повећава отпорност на напон. Површина намотаја је испуњена мрежастом тканином од фибергласа, побољшавајући отпорност на ударце завојнице, повећавајући отпорност на кратки спој дистрибутивног трансформатора. Намотај се никада не суши или пуца.

Нисконапонски намотај:

Нисконапонски намотај има конструкцију од фолије. Радијални канали за хлађење се користе у завојници да побољшају способност одвођења топлоте. Изолација између слојева нисконапонског намотаја трансформатора од 2500 кВА 11 до 0,4 кВ сувог типа користи тканину за препрег од ДМД епоксидне смоле. Крајеви су запечаћени и заливени епоксидном смолом, што резултира интегралним очвршћавањем.

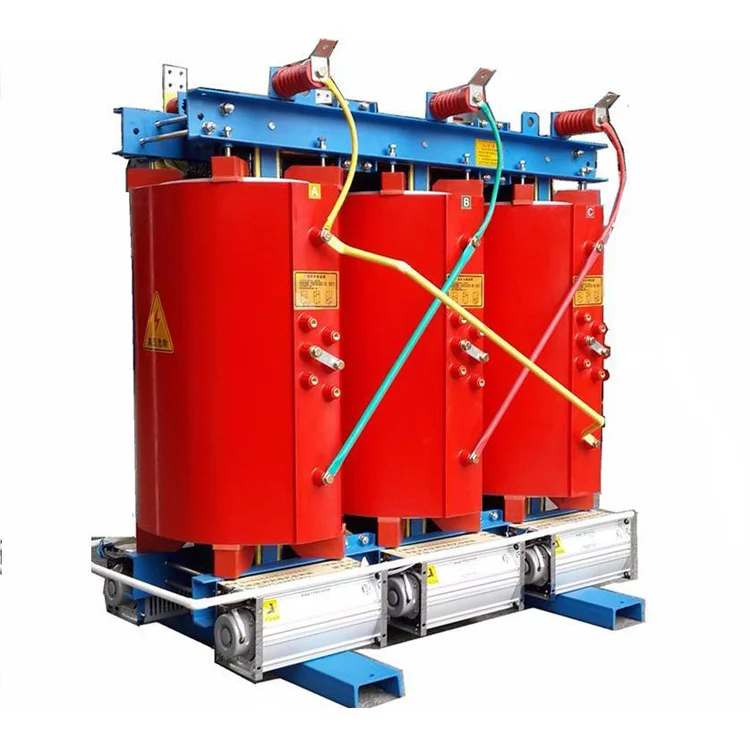

2500 Kva 11 To 0 4 Kv Dry Type Transformer

Параметри производа:

Име	2500 кВА 11 до 0,4 кВ суви трансформатор
Називни капацитет	2500ква
Примарни напон	11КВ
Секундарни напон	0,4/0,415 кВ
Изолациони материјал	Ливена смола
Вецтор Гроуп	Дин11 Иин0
Губитак без оптерећења (П0)	На основу захтева купца
Губитак оптерећења (Пк) на 120°Ц	На основу захтева купца
Напон импедансе (Ук)	6%
Класа изолације	КЛАСА Ф или Х
Метода хлађења	ОНАФ ОНАФ
