СЦБ9 1600 КВА 10кВ енергетски трансформатор сувог типа

У савременим мрежама за дистрибуцију електричне енергије, одабир правог трансформатора је критичан за сигурност, ефикасност и дугорочну поузданост. За комерцијалне комплексе, индустријска постројења и високе зграде, СЦБ9 1600 кВА 10кВ суви енергетски трансформатор постао је индустријски стандард. У Вензхоу Ксифа Елецтрицал Екуипмент Цо., Лтд., специјализовани смо за производњу сувих енергетских трансформатора високих перформанси који испуњавају строге захтеве данашњих електричних мрежа. Овај трансформатор је дизајниран за унутрашње инсталације где су безбедност од пожара и чистоћа животне средине најважнији. За разлику од трансформатора уроњених у уље, енергетски трансформатор СЦБ9 1600 кВА 10кВ сувог типа не садржи уље за хлађење, елиминишући ризик од цурења, пожара или експлозије.

Пошаљи упит

Опис производа

Принцип рада СЦБ9 1600 кВА 10кВ сувог енергетског трансформатора заснован је на закону електромагнетне индукције. Када наизменична струја тече кроз примарни намотај трансформатора, она генерише променљиво магнетно поље у гвозденом језгру. Према Фарадејевом закону електромагнетне индукције, ово променљиво магнетно поље индукује електромоторну силу (ЕМФ) у секундарном намотају, чиме се врши конверзија напона. Конкретно:

Струја примарног намотаја генерише магнетно поље: Како струја тече кроз примарни намотај, она производи наизменично магнетно поље, које ствара магнетни флукс унутар гвозденог језгра.

Магнетни флукс индукује напон у секундарном намотају: Овај магнетни флукс се преноси на секундарни намотај кроз гвоздено језгро, стварајући електромоторну силу у секундарном намотају, који заузврат производи излазни напон.

Конверзија напона: Подешавањем односа завоја између примарног и секундарног намотаја могу се постићи различите конверзије напона. У енергетском трансформатору СЦБ9 1600 кВА 10кВ сувог типа, однос обртаја је фиксан. Пројектант ће одредити одговарајући однос обртаја на основу капацитета и примарног напона.

Принцип одвођења топлоте: Пошто СЦБ9 1600 кВА 10кВ суви енергетски трансформатори не користе уље као расхладни медијум, они се ослањају на циркулацију ваздуха да би одвели топлоту из намотаја и гвозденог језгра. Из тог разлога, енергетски трансформатори сувог типа СЦБ9 1600 кВА 10 кВ су генерално дизајнирани са отворима за вентилацију и ребрима за хлађење, омогућавајући дисипацију топлоте кроз природну конвекцију ваздуха.

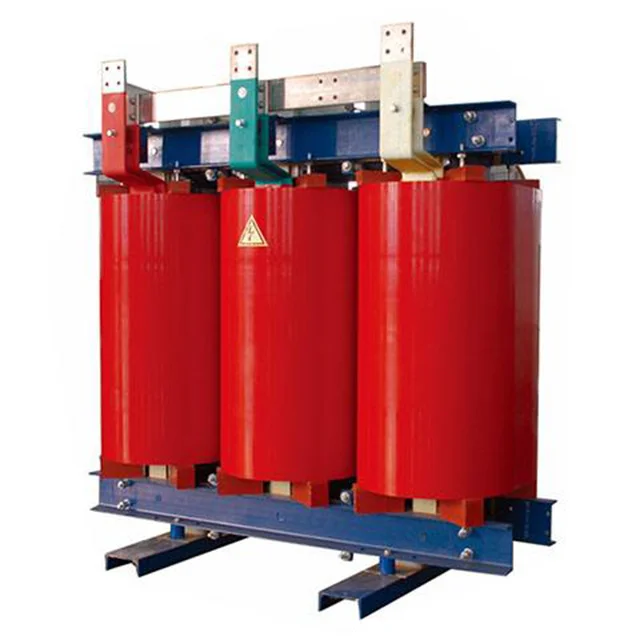

Scb9 1600 Kva 10kv Dry Type Power Transformer

Параметри производа:

Име	СЦБ9 1600 кВА 10кВ енергетски трансформатор сувог типа
Називни капацитет	1600ква
Примарни напон	10КВ
Секундарни напон	0,4/0,415 кВ
Изолациони материјал	Ливена смола
Вецтор Гроуп	Дин11 Иин0
Губитак без оптерећења (П0)	1200±15%
Губитак оптерећења (Пк) на 120°Ц	6200±15%
Напон импедансе (Ук)	4%
Класа изолације	КЛАСА Ф или Х
Метода хлађења	ОНАФ ОНАФ
Делимично пражњење	Мање од 10 ком
енцлосуре	Са (ИП20, хладно ваљани челик или нерђајући челик) / без

Сервис производа након продаје

Током 20 година искуства у производњи трансформатора у Вензхоу Ксифа Елецтрицал Екуипмент Цо., Лтд., нисмо имали ниједан случај након продаје узрокован проблемима квалитета. Све док трансформатор ради у нормалним условима оптерећења, његов радни век је 25 до 30 година

Под условом да нема дуготрајног преоптерећења, наш енергетски трансформатор СЦБ9 1600 кВА 10кВ сувог типа има гаранцијски рок од 2 године. Ако дође до било какве ненормалне ситуације са трансформатором, наши инжењери су такође доступни 24/7 да пруже услуге онлајн навођења.
