Како ЦТ струјни трансформатор типа крофне нулте секвенце побољшава заштиту од земљоспоја

Резиме чланка: A Тип крофне ЦТ струјног трансформатора нулте секвенцеје важна компонента сензора за откривање кварова на земљи, струја цурења и абнормалности изолације у електричним системима. Са тороидним језгром које окружује проводнике, може детектовати резидуалну струју произведену када векторски збир фазних струја више није нула. Овај чланак објашњава његов принцип рада, конструкцију, техничке карактеристике, примене, разматрања избора и зашто је поуздан квалитет производње важан за савремене системе заштите напајања.

Садржај

1. Шта је тип крофне ЦТ струјног трансформатора нулте секвенце?
2. Како ради ЦТ нулте секвенце типа крофне?
3. Које су кључне карактеристике конструкције?
4. Које техничке спецификације купци треба да узму у обзир?
5. Где се обично користи ЦТ нулте секвенце?
6. Како треба да изаберете прави ЦТ нулте секвенце?
7. Које су главне предности?
8. Често постављана питања о типу крофне ЦТ струјног трансформатора нулте секвенце
9. Закључак

Шта је тип крофне ЦТ струјног трансформатора нулте секвенце?

За електроинжењере и стручњаке за дистрибуцију електричне енергије, тачна детекција преостале струје је од суштинског значаја за идентификацију кварова пре него што се развију у оштећење опреме, опасност од пожара или неочекиване прекиде напајања. АТип крофне ЦТ струјног трансформатора нулте секвенцеје посебно дизајниран за ову сврху.

За разлику од конвенционалног струјног трансформатора који првенствено мери струју која тече кроз појединачни проводник, ЦТ нулте секвенце прати комбиновани магнетни ефекат више проводника који пролазе кроз његово тороидно језгро. У нормалним трофазним условима, векторски збир фазних струја је приближно нула. Када дође до цурења или земљоспоја, долази до неравнотеже, стварајући мерљиву струју нулте секвенце.

Према информацијама о производу које је даоКсиФа, његов ЦТ нулте секвенце користи тороидно језгро и секундарни намотај и дизајниран је за апликације укључујући заштиту од земљоспоја, детекцију струје цурења, праћење изолације и заштиту релеја. Производ је погодан за системе напајања од 50 Хз и различите конфигурације неутралне тачке.

За купце који траже тип крофне трансформатора струје нулте секвенце, разумевање и електричног принципа и физичке конструкције је важно пре избора модела.

Како ради ЦТ нулте секвенце типа крофне?

Принцип рада се заснива на магнетној равнотежи проводника који пролазе кроз ЦТ отвор. У здравом трофазном колу, струје нормално уравнотежују једна другу, тако да резултујући магнетни флукс унутар тороидног језгра остаје веома мали.

Када дође до квара изолације или цурења уземљења, део струје креће ненамерним путем до земље. Садашња равнотежа је стога поремећена. Резултујући резидуални магнетни флукс индукује секундарни сигнал који се може пренети на заштитни релеј, инструмент за надзор или другу контролну опрему.

Поједностављени процес откривања може се разумети на следећи начин:

1. Фазни проводници пролазе кроз тороидно ЦТ језгро.
2. ЦТ непрекидно осећа комбиновано магнетно поље.
3. Неравнотежа струје производи струју нулте секвенце.
4. Секундарни намотај генерише одговарајући електрични сигнал.
5. Систем заштите оцењује сигнал.
6. Ако је унапред постављени заштитни праг прекорачен, релеј може покренути аларм или прекид кола.

Овај распоред пружа практичан метод за детекцију релативно малих заосталих струја без потребе за конвенционалним ЦТ на сваком појединачном проводнику.

Које су кључне карактеристике конструкције?

Перформансе ЦТ нулте секвенце типа крофне у великој мери зависе од његовог магнетног језгра, намотаја, изолационог система, кућишта и тачности производње. КсиФа наводи да њен производ користибакарна емајлирана жица без кисеониказа намотавање и високопропусне силиконске челичне лимове за магнетно језгро. Ови избори материјала имају за циљ да подрже електричну проводљивост, механичку чврстоћу и осетљивост на мале струје нулте секвенце.

Тороидално магнетно језгро

Кружно језгро ствара затворену магнетну путању око проводника. Висока магнетна пермеабилност помаже ЦТ-у да ефикасно реагује на релативно мале резидуалне струје.

Секундарни намотај

Секундарни намотај претвара детектовани магнетни флукс у употребљив електрични сигнал за опрему за заштиту и надзор. Квалитет намотаја директно утиче на конзистентност сигнала и дугорочну поузданост.

Изолација и инкапсулација

Структура производа може да садржи кућиште од епоксидне смоле или силиконске гуме. Таква заштита помаже у побољшању отпорности на влагу и контаминацију околине, што је посебно важно у електричним дистрибутивним окружењима.

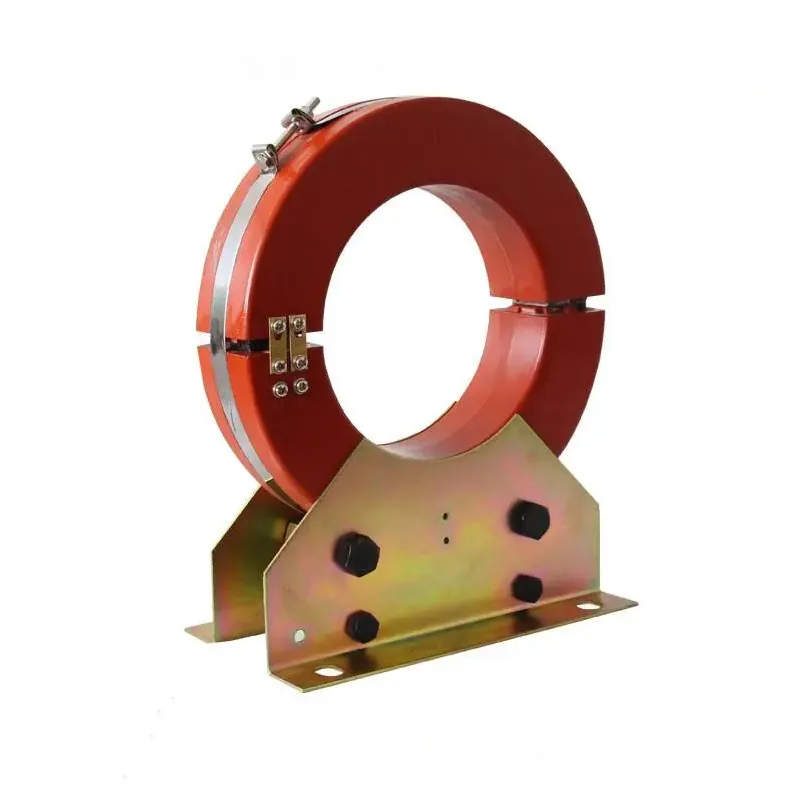

Опције чврстог и подељеног језгра

Захтеви за инсталацију могу се разликовати. Дизајни са чврстим језгром генерално захтевају да се каблови провуку кроз ЦТ пре повезивања, док конфигурације са подељеним језгром могу бити корисне за пројекте накнадне уградње где је одвајање постојећих проводника непожељно.

Које техничке спецификације купци треба да узму у обзир?

Избор ЦТ никада не би требало да зависи само од физичког пречника. Електрична компатибилност, захтеви релеја, распоред проводника и услови инсталације треба да се процене заједно.

У објављеним спецификацијама произвођача наводи се неколико модела ЛКСК, укључујући верзије Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 и Φ240, са различитим комбинацијама релеја, конекције, вредности скале и примарне струје. Купци би требало да потврде тачну конфигурацију код произвођача пре него што наруче.

Где се обично користи ЦТ нулте секвенце?

Способност детекције резидуалне струје чини овај тип ЦТ корисним у широком спектру електричних заштитних апликација. Може се интегрисати у системе заштите где је важно рано откривање цурења или кварова на земљи.

• Заштита од земљоспоја:Детектује резидуалну струју повезану са кваровима на масу.
• Праћење струје цурења:Помаже у идентификацији ненормалних струјних путања.
• Праћење изолације:Подржава идентификацију погоршаних услова изолације.
• Системи за дистрибуцију електричне енергије:Пружа информације о резидуалној струји за заштитне релеје.
• Паметне мреже:Може се интегрисати у интелигентне системе за надзор и заштиту.
• Индустријска опрема:Помаже у надгледању електричне опреме где је потребно континуирано откривање кварова.
• Изградња електричних мрежа:Подржава електричну сигурност и заштиту дистрибуције.
• Железнички транзитни системи:Може се уградити у специјализоване електричне системе за надзор.

КсиФа посебно идентификује паметне мреже, железнички транзит, електричне системе зграда и праћење индустријске опреме међу областима примене за своје ЦТ производе нулте секвенце.

Како треба да изаберете прави ЦТ нулте секвенце?

За тимове за набавку, избор правог модела подразумева више од једноставног избора највећег доступног језгра. Систематска евалуација може смањити проблеме компатибилности и побољшати ефикасност инсталације.

1. Проверите распоред каблова.Потврдите број и распоред проводника који ће проћи кроз ЦТ отвор.
2. Измерите потребан отвор бленде.Уверите се да унутрашњи пречник обезбеђује довољан размак за постојеће каблове.
3. Потврдите заштитни релеј.Карактеристике ЦТ излаза и релеја морају бити компатибилне.
4. Проверите електрични систем.Проверите фреквенцију, неутралну конфигурацију, метод уземљења и друге системске захтеве.
5. Процените окружење инсталације.Влага, загађење, температура и расположиви простор за уградњу могу утицати на одговарајућу конструкцију.
6. Размотрите захтеве за накнадну уградњу.Дизајн са подељеним језгром може пружити већу погодност када се постојећи каблови не могу лако одвојити.
7. Прегледајте квалитет произвођача.Материјал језгра, материјали за намотаје, изолација, процедуре испитивања и конзистентност производње треба узети у обзир пре масовне набавке.

За међународне купце који набављају од произвођача или добављача из Кине, техничку документацију и потврду модела треба прибавити пре куповине. Ово је посебно важно када ће ЦТ бити интегрисан у већи систем заштите.

Које су главне предности?

Правилно одабран ЦТ нулте секвенце типа крофне може пружити неколико практичних предности за електричне системе заштите:

• Висока осетљивост:Одговарајуће магнетно језгро може помоћи у откривању малих заосталих струја.
• Компактна структура:Тороидална конфигурација може ефикасно да се уклапа око постојећих проводника.
• Ненаметљиво сенсирање:Детекција струје се постиже без постављања примарног намотаја у серију са колом.
• Интеграција заштите:Секундарни сигнали се могу повезати са заштитним релејима и опремом за надзор.
• Флексибилна инсталација:Доступне опције конструкције могу да прилагоде различите сценарије инсталације.
• Широк опсег примене:Погодно за индустријска, комерцијална, инфраструктурна и дистрибутивна окружења.

КсиФа-ин дизајн производа комбинује тороидно језгро са секундарним намотајем и заштитним кућиштем, док наведени избор материјала наглашава проводљивост, механичку чврстоћу и магнетну осетљивост.

Често постављана питања о типу крофне ЦТ струјног трансформатора нулте секвенце

За шта се користи ЦТ струјни трансформатор типа крофне нулте секвенце?

Првенствено се користи за откривање нулте секвенце или резидуалне струје узроковане кваровима на земљи, струјама цурења и проблемима са изолацијом. Добијени сигнал се може испоручити заштитним релејима или опреми за надзор.

Како ЦТ типа крофне открива квар уземљења?

Проводници пролазе кроз тороидно језгро. У уравнотеженим условима, њихови магнетни ефекти се у великој мери поништавају. Квар уземљења ствара неравнотежу, стварајући резидуални магнетни флукс који ЦТ претвара у секундарни електрични сигнал.

Које величине језгра су доступне?

Референтне КсиФа информације о производу наводе ЛКСК моделе са Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 и Φ240 конфигурацијама. Тачне спецификације треба проверити у складу са изабраним моделом и применом заштите.

Може ли се ЦТ нулте секвенце користити за пројекте накнадне опреме?

Да. Структуре са чврстим и подељеним језгром служе различитим захтевима за инсталацију. Дизајн са подељеним језгром може бити од користи када се постојећи каблови не могу искључити током инсталације.

Шта треба да наведем када тражим понуду?

Тимови за набавку би идеално требало да обезбеде потребан отвор језгра, фреквенцију система, распоред проводника, модел релеја, метод повезивања, захтеве за примарну струју, окружење за инсталацију и количину. Пружање ових детаља помаже кинеском произвођачу или добављачу да ефикасније препоручи компатибилну конфигурацију.

Закључак

A Тип крофне ЦТ струјног трансформатора нулте секвенцепружа фокусиран и практичан приступ детекцији заостале струје, што га чини вредним за заштиту од земљоспоја, праћење цурења, надзор изолације и интелигентну електричну заштиту. Његово тороидно језгро, секундарни намотај, изолациона структура и конфигурација инсталације утичу на перформансе система. Објављене информације о производу компаније КсиФа истичу високопропусни силицијумски челик, бакарну емајлирану жицу без кисеоника, више величина ЛКСК језгара и компатибилност са системима напајања од 50 Хз.

Ако тражите поуздани изворТип крофне ЦТ струјног трансформатора нулте секвенцеза нови пројекат дистрибуције електричне енергије, систем заштите или накнадну примену,контактирајте насна КсиФа да бисте разговарали о вашим техничким захтевима, избору модела и понудама. Обезбеђивање параметара вашег система унапред може помоћи да се убрза упаривање производа и набавка.
