У ужурбаном дата центру испуњеном хиљадама сервера, сваки потрошени ват енергије мора се прецизно пратити. Менаџер објекта се ослања на мрежу бројила да прати потрошњу енергије, идентификује неефикасност и распоређује трошкове. У срцу сваког од ових метара лежи аТрансформатор струје ЦТ— скроман сензор који нечујно обавља један од најкритичнијих задатака у електричном мерењу. Без ове компоненте, прецизно праћење снаге било би готово немогуће. Струјни трансформатори су суштински мост између високонапонског, високострујног света дистрибуције енергије и осетљиве електронике мале снаге савремених мерних система.
Дакле, шта чини струјни трансформатор ЦТ кључним сензором за системе електричног мерења? Одговор лежи у три основне могућности: прецизно мерење струје у широком динамичком опсегу, потпуна галванска изолација између примарног кола и мерне опреме и могућност да се обезбеди стандардизовани, нискострујни излаз који се лако обрађује помоћу бројила и заштитних релеја. Овај чланак ће истражити принципе дизајна, карактеристике перформанси и разматрања примене који трансформаторе струје чине незаменљивим у електричном мерењу. Од физике магнетне индукције до практичних изазова тачности и засићења, ми ћемо сецирати инжењеринг који омогућава овим уређајима да испоручују поуздана мерења у свему, од стамбених субметара до високонапонских подстаница.

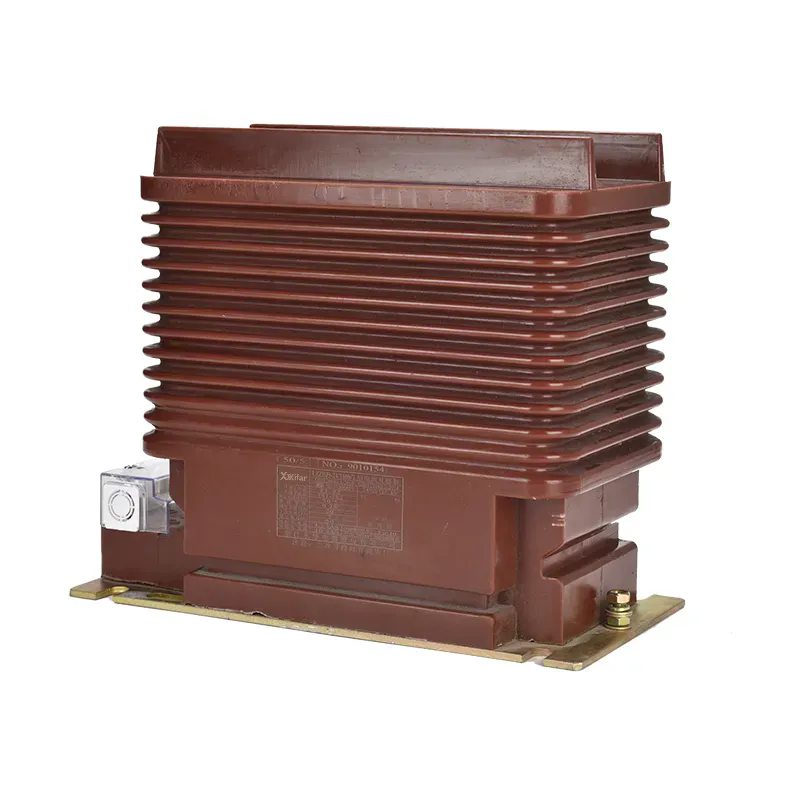

Струјни трансформатор ЦТ је тип инструменталног трансформатора дизајнираног да произведе смањену, тачно скалирану струју која је пропорционална струји која тече у примарном проводнику. То је пасивни уређај који ради на принципу електромагнетне индукције. Примарни проводник - жица која носи струју која се мери - пролази кроз језгро ЦТ-а, које је типично прстен од магнетног материјала високе пермеабилности као што је силицијумски челик или нанокристална легура. Овај примарни проводник делује као примарни намотај са једним обртом. Секундарни намотај, који се састоји од много навоја изоловане бакарне жице намотане око језгра, обезбеђује излазну струју. Када наизменична струја тече кроз примарни проводник, она ствара променљиви магнетни ток у језгру. Овај флукс индукује струју у секундарном намотају која је пропорционална примарној струји, скалирана односом навоја.
Замислите струјни трансформатор као прецизну вагу која мери тежину слона вагањем малог, репрезентативног узорка. Примарна струја је слон — велики и незграпан. Секундарна струја је мали узорак—лако за мерење и безбедно за руковање. Однос обртаја ЦТ-а одређује фактор скалирања. На пример, 1000:5 ЦТ значи да када 1000 ампера протиче кроз примарни круг, 5 ампера ће тећи кроз секундарни круг. Овај стандардизовани секундарни излаз од 5 А (или 1 А) омогућава бројила, релеје и другу опрему за надзор да се производе као стандардизовани, заменљиви уређаји, без потребе да буду пројектовани за високе струје и напоне примарног кола. Ово је основни разлог зашто је струјни трансформатор ЦТ окосница модерног електричног мерења.
Материјал језгра је критичан фактор у перформансама ЦТ-а. Језгро мора имати високу пермеабилност да би ефикасно концентрисало магнетни флукс, и мора имати ниску хистерезу да би се губици минимизирали. Језгро такође мора имати линеарну криву магнетизације како би се осигурало да однос између примарне и секундарне струје остане константан у читавом опсегу струја. АтВензхоу Ксифа Елецтрицал Екуипмент Цо., Лтд.,производимо струјне трансформаторе ЦТ језгра користећи висококвалитетни силицијумски челик оријентисан на зрно, одабран због својих одличних магнетних својстава и ниске коерцитивности. Искуство наше фабрике у дизајну језгра и технологији намотаја осигурава да наши струјни трансформатори испоручују поуздане, прецизне перформансе у широком спектру апликација.
Сигурност је примарни разлог зашто се струјни трансформатори користе у мерним апликацијама. Директно повезивање мерача на струјно, високонапонско коло било би изузетно опасно. Мерач би требало да буде оцењен за пуни примарни напон (који може бити стотине киловолти) и струју (која може бити хиљаде ампера). Ово би било физички велико, недовољно скупо и инхерентно опасно. Струјни трансформатор ЦТ елегантно решава овај проблем обезбеђујући галванску изолацију. Не постоји директна електрична веза између примарног и секундарног кола. Примар је одвојен од секундара изолацијом језгра и физичким растојањем између намотаја. Ова изолација осигурава да мерач и оператер нису изложени опасним напонима и струјама примарног система.
Секундарни круг струјног трансформатора ЦТ је дизајниран да буде безбедан за рад. Типични секундарни излаз је 5 А или 1 А, чиме се лако рукује стандардним бројилима и заштитним релејима. Напон на секундарним терминалима је такође низак. Овај безбедносни аспект није само погодност; то је основни безбедносни захтев. Секундарни круг ЦТ се никада не сме отварати док је примарни напојен. Ако је секундарно коло отворено, висока импеданса секундарних терминала ће узроковати да флукс у језгру порасте до опасних нивоа, стварајући висок напон који може бити смртоносан за особље и деструктиван за опрему.
За апликације за мерење ова безбедност је најважнија. ЦТ са струјним трансформатором омогућава безбедно постављање бројила на локацију која је погодна за очитавање и одржавање. Мерач се може поставити у панел, монтирати на зид или чак удаљено од примарног кола. Ово је посебно важно у модерним дата центрима, индустријским објектима и пословним зградама где централизовани системи за управљање енергијом захтевају прецизно мерење на више тачака. Наша фабрика у компанији Ксифа дизајнира свој струјни трансформатор ЦТ имајући на уму безбедност, користећи висококвалитетне изолационе материјале и робусну конструкцију како би се обезбедила поуздана изолација током животног века производа.
За било коју примену мерења, тачност је најкритичнији параметар перформанси. Тачност струјног трансформатора ЦТ се изражава у смислу његове класе тачности, која дефинише дозвољену грешку у односу између примарне и секундарне струје и дозвољеног померања фазе. Класа тачности је одређена комбинацијом слова и броја. За апликације мерења, најчешће класе тачности су 0,1, 0,2, 0,5, 1 и 3. Број означава максималну грешку у процентима при називној струји. На пример, ЦТ класе 0,5 има максималну грешку односа од 0,5% при називној струји.
Померање фазе је такође критично за прецизно мерење снаге. У трофазном систему, фазне грешке у ЦТ могу изазвати значајне грешке у мерењу активне и реактивне снаге. Класа тачности такође дефинише максимално фазно померање. На пример, ЦТ класе 0,5 има максимално померање фазе од 20 минута (0,33 степена). Класа тачности се мери при одређеном оптерећењу (оптерећењу) и при одређеном проценту називне струје (обично 100%). Тачност ЦТ није константна у читавом опсегу; типично је најпрецизнији при називној струји и деградира при веома малим струјама и струјама изнад називне вредности.
Следећа табела сумира класе тачности и њихове типичне примене мерења.
| Класа тачности | Грешка максималног односа | Мак Пхасе Дисплацемент | Типична примена |
| 0.1 | 0,1% | 5 минута | Прецизно мерење, калибрација, еталони |
| 0.2 | 0,2% | 10 минута | Висока прецизност мерења прихода |
| 0.5 | 0,5% | 20 минута | Комерцијално и индустријско мерење |
| 1.0 | 1,0% | 60 минута | Мерење опште намене |
| 3.0 | 3,0% | Није наведено | Само индикација |
Одабир праве класе тачности је критична одлука. За апликације за мерење прихода, где се мерења користе за наплату, већа прецизност (0,1 или 0,2) је од суштинског значаја. За субметеринг и опште праћење, типично је довољан ЦТ класе 0,5 или 1,0. Потребна класа тачности такође зависи од оптерећења мерача. Мерач мора имати довољно ниско оптерећење да би се осигурало да ЦТ ради у оквиру својих специфицираних граница тачности. У Вензхоу Ксифа Елецтрицал Екуипмент Цо., Лтд., нудимо читав низ класа тачности струјног трансформатора ЦТ како би се задовољиле потребе наших купаца, од високопрецизног мерења прихода до општих апликација за праћење.
Једна од кључних предности струјног трансформатора ЦТ је његова способност да прецизно мери струје у широком опсегу, од малих фракционих струја до великих струја преоптерећења. Овај динамички опсег је од суштинског значаја за савремене електричне системе за мерење, који морају прецизно да мере потрошњу енергије током периода како малог тако и великог оптерећења. Динамички опсег ЦТ-а је првенствено одређен материјалом језгра и дизајном намотаја. Језгро мора бити у стању да ради линеарно у широком опсегу густина флукса. Намотај мора бити пројектован тако да минимизира индуктивност цурења и да обезбеди стабилан однос обртаја.
Материјал језгра је најкритичнији фактор у постизању широког динамичког опсега. Језгро мора имати линеарну криву магнетизације, што значи да је густина флукса пропорционална сили магнетизирања, до тачке засићења. Језгро високе пермеабилности, као што је зрнасто оријентисани силицијумски челик, има релативно линеарну област у широком опсегу струја. Језгро такође мора имати ниску коерцитивност да би се хистереза минимизирала и осигурало да ЦТ задржи своју тачност током времена. Материјал језгра је такође одабран да има високу густину флукса засићења како би се спречило засићење језгра у условима квара. Геометрија језгра је такође важна; језгро са великом површином попречног пресека може да поднесе већи флукс без засићења.
Дизајн намотаја такође утиче на динамички опсег. Секундарни намотај је типично намотан са великим бројем завоја да би се произвео висок излазни напон по амперу примарне струје. Ова висока осетљивост омогућава ЦТ-у да прецизно мери мале струје. Намотај је дизајниран да минимизира индуктивност цурења, која може изазвати грешке на високим фреквенцијама и током прелазних услова. Изолација између навоја мора бити чврста да спречи кратке спојеве. Намотај такође мора бити пројектован да подноси називну струју без прегревања. Наша фабрика у Вензхоу Ксифа Елецтрицал Екуипмент Цо., Лтд. користи напредне технике намотавања и висококвалитетне материјале како би осигурала да наш струјни трансформатор ЦТ пружа широк динамички опсег и конзистентне перформансе у читавом радном опсегу.
Дизајн језгра и намотаја такође мора узети у обзир ефекат оптерећења. Оптерећење је импеданса секундарног кола, укључујући мерач, водове и прикључне терминале. Високо оптерећење може смањити ефективни динамички опсег ЦТ-а и може изазвати засићење при релативно малим струјама. Важно је одабрати ЦТ са оценом која је одговарајућа за очекивано оптерећење. ЦТ са високим степеном оптерећења имаће веће језгро и више обртаја, што ће резултирати ширим динамичким опсегом. Наш технички тим може помоћи у израчунавању одговарајућег оптерећења за вашу апликацију.
Два критична фактора која утичу на тачност и перформансе струјног трансформатора ЦТ су оптерећење и засићење. Оптерећење је укупна импеданса секундарног кола, укључујући мерач, прикључне водове и прикључне тачке. Ако је оптерећење превисоко, излазни напон ЦТ-а ће бити приморан да расте, узрокујући повећање флукса у језгру, што може довести до засићења. Засићење се јавља када густина флукса језгра достигне максималну густину флукса материјала, изнад које повећање примарне струје не резултира пропорционалним повећањем секундарне струје. Ово узрокује да ЦТ производи изобличени излазни сигнал, што доводи до нетачних мерења.
Однос између оптерећења и засићења је критично разматрање дизајна. ЦТ је оцењен за специфично оптерећење, обично изражено у ВА (волт-амперима). На пример, ЦТ са оценом од 5 ВА може да покреће секундарно коло са укупном импедансом до 0,2 ома на 5 А (пошто П = И²Р). Ако оптерећење премашује ову оцену, ЦТ може да се засити на нижој примарној струји, ограничавајући његов динамички опсег и изазивајући грешке у мерењу. Неопходно је одабрати ЦТ са оптерећењем које је веће од стварног оптерећења мерача и прикључних водова.
Да би се обезбедило тачно мерење, ЦТ треба да ради знатно испод тачке засићења. Маргина између радног тока и тока засићења назива се „маргина засићења“. ЦТ са високом маргином засићења биће отпорнији на засићење и одржаваће своју тачност у ширем опсегу струја. Граница засићења је одређена материјалом језгра, геометријом језгра и бројем обртаја. ЦТ дизајнирани за апликације за мерење обично имају високу маргину засићења како би се осигурало да могу да поднесу преоптерећења без губитка тачности. Следећа табела илуструје утицај оптерећења на тачност мерења типичног струјног трансформатора ЦТ.
| Оптерећење (% од оцењеног) | Грешка мерења (%) | Ефекат |
| 25% | 0,1% | У оквиру спецификације, тачно мерење |
| 50% | 0,15% | У оквиру спецификације, тачно мерење |
| 100% | 0,3% | При номиналном оптерећењу, благо повећање грешке |
| 150% | 1,5% | Прекомерно оптерећење, значајна грешка |
| 200% | 5,0% | Јако засићење, непоуздано мерење |
Оптерећење увек треба пажљиво израчунати и проверити током фазе пројектовања мерног система. ЦТ са већом оценом ВА може да поднесе веће оптерећење, али је такође већи и скупљи. ЦТ са нижом ВА оценом је мањи и јефтинији, али је осетљивији на оптерећење и може се заситити под великим оптерећењима. У компанији Ксифа нудимо низ струјних трансформатора ЦТ са различитим оценама оптерећења како би задовољили специфичне захтеве различитих апликација за мерење. Наш технички тим може помоћи у одабиру правог ЦТ-а за вашу апликацију.
Избор правог струјног трансформатора ЦТ за примену мерења укључује систематску процену захтева за струју, напон и тачност система. Следећи оквир за избор пружа корак по корак приступ како би се осигурало да је ЦТ исправно специфициран. Први корак је одређивање примарног опсега струје. ЦТ мора бити у стању да прецизно измери максималну радну струју, а такође мора бити у стању да издржи максималну струју квара без оштећења. Називна струја ЦТ-а треба да буде одабрана тако да буде приближно 60-80% од максимално предвиђене струје оптерећења, обезбеђујући извесну маргину за будући раст оптерећења. Динамички опсег ЦТ-а такође треба узети у обзир, како би се осигурало да може прецизно измерити минималне и максималне струје.
Други корак је одређивање потребне класе тачности. За мерење прихода потребна је висока класа тачности (0,1 или 0,2). За субметеринг и општи надзор, нижа класа тачности (0,5 или 1,0) може бити довољна. Класа тачности такође мора бити усклађена са оптерећењем мерача. Трећи корак је одређивање терета. Оптерећење се мора израчунати на основу улазне импедансе мерача, дужине прикључних водова и импедансе било којег међууређаја. ЦТ мора имати оцену оптерећења која је већа од израчунатог оптерећења.
Следећа табела сумира критеријуме за избор кључа и даје типичне вредности за струјни трансформатор ЦТ.
| Критеријум избора | Разматрања | Типичне вредности |
| Примарна струја (А) | Максимална стална струја оптерећења | 50, 100, 200, 400, 800, 1000, 2000 |
| Секундарна струја (А) | Стандардни излаз за бројила | 5 А или 1 А |
| Класа тачности | Потребна прецизност мерења | 0,1, 0,2, 0,5, 1,0 |
| терет (ВА) | Укупна импеданса секундарног кола | 2.5, 5, 10, 15, 30 |
| Ниво изолације | Називни напон примарног кола | 0,6 кВ, 12 кВ, 24 кВ, 36 кВ |
| фреквенција (Хз) | Мрежна фреквенција | 50 Хз или 60 Хз |
Додатни фактори које треба узети у обзир укључују ниво изолације, фреквенцију и температуру околине. ЦТ мора бити пројектован за ниво напона примарног кола. За апликације високог напона, ЦТ мора имати адекватну изолацију и пузне стазе. ЦТ мора бити пројектован за мрежну фреквенцију (50 Хз или 60 Хз). Температура околине утиче на перформансе ЦТ-а и његову способност да расипа топлоту. У компанији Ксифа производимо струјне трансформаторе ЦТ за широк спектар примена, од нисконапонске дистрибуције до високонапонског мерења у подстаницама. Наши производи су дизајнирани да испуне релевантне међународне стандарде и ригорозно су тестирани како би се осигурале поуздане перформансе.
Питање 1: Која је разлика између струјног трансформатора и напонског трансформатора?
Одговор: Струјни трансформатор (ЦТ) се користи за мерење струје и повезан је серијски са колом. Напонски трансформатор (ВТ) се користи за мерење напона и повезан је паралелно. ЦТ производи секундарну струју пропорционалну примарној струји, док ВТ производи секундарни напон пропорционалан примарном напону. Оба су инструментни трансформатори који се користе за мерење и заштиту. Струјни трансформатор ЦТ је кључни сензор за мерење струје у електроенергетским системима.
Питање 2: Могу ли да инсталирам струјни трансформатор ЦТ у било којој оријентацији?
Одговор: Иако се струјни трансформатор ЦТ може инсталирати у већини оријентација, генерално се препоручује да се придржавате упутстава произвођача. Оријентација не утиче значајно на тачност при нормалним радним струјама. Међутим, за апликације високе прецизности, препоручљиво је осигурати да језгро не буде изложено прекомерним вибрацијама или магнетним пољима. За ЦТ са подељеним језгром, треба водити рачуна да се обезбеди да је језгро правилно затворено и осигурано да би се одржала тачност.
Питање 3: Како да изаберем између 5 А и 1 А секундарног ЦТ-а?
Одговор: Избор између 5 А и 1 А секундарног струјног трансформатора ЦТ зависи од опреме за мерење и удаљености између ЦТ и мерача. Излаз од 5 А је чешћи и обезбеђује виши ниво сигнала, што може бити корисно у бучним окружењима. Излаз од 1 А се често користи за пренос на велике удаљености јер нижа струја смањује пад напона у водовима. Већина модерних бројила подржава и 5 А и 1 А улазе. Наша фабрика може дати смернице о оптималном избору за вашу специфичну примену.
Питање 4: Шта узрокује засићење струјног трансформатора?
Одговор: Струјни трансформатор ЦТ се засити када магнетни флукс у језгру достигне своју максималну границу. Ово се обично дешава када примарна струја премашује називни капацитет ЦТ-а за велику маргину, или када је секундарно оптерећење превисоко. Засићење такође може бити узроковано високом једносмерном компонентом у примарној струји или прекомерном фреквенцијом система. Када се ЦТ засити, његова излазна струја постаје изобличена и непропорционална примарној струји, што доводи до нетачних мерења и потенцијалног лошег рада заштите. Наша фабрика тестира сваки ЦТ за карактеристике засићења како би осигурала поуздане перформансе у условима квара.
Питање 5: Које су предности коришћења ЦТ са подељеним језгром за мерење?
Одговор: Струјни трансформатор са подељеним језгром ЦТ нуди неколико предности, посебно за накнадне инсталације. Језгро се може отворити и стегнути око примарног проводника без одвајања проводника. Ово чини инсталацију много лакшом и бржом, посебно у постојећим системима где је искључење тешко или скупо. ЦТ са подељеним језгром су такође корисни за привремене апликације за праћење. Међутим, ЦТ са подељеним језгром обично имају нижу тачност од ЦТ са чврстим језгром исте класе. За апликације високе прецизности, пожељан је ЦТ са чврстим језгром. Наши струјни трансформатори ЦТ са подељеним језгром су дизајнирани да обезбеде добру тачност док нуде погодност једноставне инсталације.
Струјни трансформатори су неопевани хероји електричних мерних система. Они обезбеђују критичну функцију прецизног мерења великих струја док истовремено обезбеђују безбедност особља и опреме. Њихова способност да обезбеде галванску изолацију, производе стандардизовани нискострујни излаз и поуздано раде у широком динамичком опсегу чини их незаменљивим за модерне апликације за праћење, наплату и заштиту. Од физике магнетне индукције до практичних разматрања оптерећења и засићења, струјни трансформатор ЦТ је сведочанство моћи једноставног, робусног инжењеринга.
Избор правог струјног трансформатора ЦТ за вашу примену захтева пажљиво разматрање тачности, оптерећења и системских захтева. Разумевањем ових фактора, можете осигурати да ваш систем за мерење пружа поуздане, тачне податке потребне за ефикасно управљање енергијом. АтВензхоу Ксифа Елецтрицал Екуипмент Цо., Лтд., ми смо посвећени обезбеђивању висококвалитетних струјних трансформатора ЦТ који испуњавају најзахтевније захтеве за мерење. Наши производи су дизајнирани и произведени по највишим стандардима, обезбеђујући поуздане перформансе током животног века инсталације.
-
