Трансформатор струје Цт 200 300 500 800 5а

Вензхоу КсиФа Елецтриц Повер Екуипмент Цо., Лтд је поуздана фабрика за производњу струјног трансформатора од 10кв до 35кв и потенцијалног трансформатора, као што је струјни трансформатор цт 200 300 500 800 5а. тренутни однос 200/5, 300/5, 500/5 и 800/5 је редован тип у компанији. Да би се обезбедила благовремена испорука, Вензхоу КсиФа чува одређену монтажу струјног трансформатора редовног типа и потенцијалног трансформатора у складишту. Пре испоруке струјног трансформатора цт 200 300 500 800 5а, мора се проћи фабрички тест као што је тест отпорног напона, тест делимичног пражњења, калибрација грешке и тест пораста температуре.

Пошаљи упит

Опис производа

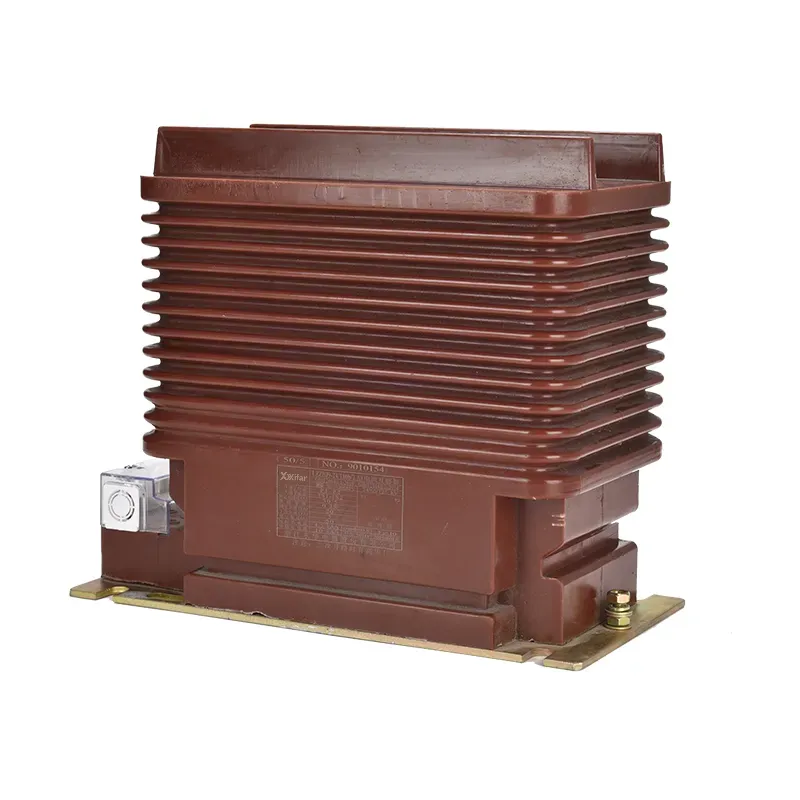

Струјни трансформатор цт са примарним називима од 200 А, 300 А, 500 А и 800 А и стандардним секундарним излазом од 5 А дизајниран је за поуздано мерење струје и заштиту у енергетским системима напонског нивоа од 10 до 35 кв.

Сваки струјни трансформатор цт 200 300 500 800 5а користи прецизан бакарни проводник и магнетно језгро чврстог квалитета како би одржао одличне перформансе на тачном односу у целом радном опсегу. Струјни трансформатор цт 200 300 500 800 5а је направљен да испоручи стабилан секундарни излаз под различитим условима оптерећења, како би био погодан и за мерна и за заштитна кола.

Кућиште је произведено од издржљивог изолационог материјала отпорног на пламен који нуди одличну отпорност на влагу и стрес околине. Компактан дизајн омогућава једноставну уградњу у разводне плоче, контролне ормаре и разводне плоче.

Current Transformer Ct 200 300 500 800 5a

Техничка спецификација:

Тип	Примарна називна струја (А)	Класа тачности	Класа тачности и називни излаз цосΦ=0,8				Термална струја краткотрајног времена (кА/С)	Називна динамичка струја (кА)
Тип	Примарна називна струја (А)	Класа тачности	0.2 (с)	0,5 (с)	10П10	10П15	Термална струја краткотрајног времена (кА/С)	Називна динамичка струја (кА)
ЛЗЗБЈ9-12	20	0,2с/0,5 0,2с/10П 0,2/10П 0,5с/10П 0,5/10П	10	10	15	15	2	5
	30 (40)						3	7.5
	50 (60)						5	12.5
	75						7.5	18.5
	100						10	25
	150						15	37.5
	200						25	62.5
	300						31.5	80
	400 до 600						45	112.5
	750 до 1250						80	160

Current Transformer Ct 200 300 500 800 5a

Честа питања о производу:

П: Шта значи ЦТ однос као 200/5А у струјном трансформатору цт 200 300 500 800 5а?

О: у струјном трансформатору цт 200 300 500 800 5а, ЦТ однос од 200/5А значи да када 200 ампера протиче кроз примарни проводник, секундарни намотај даје 5 ампера. Исти принцип важи и за друге односе: 300/5А, 500/5А, 800/5А, итд. Овај однос осигурава да се велике примарне струје могу смањити на стандардизовану секундарну вредност ради безбедног мерења и заштите.

П: Како да одаберем прави ЦТ однос?

О: ЦТ однос треба изабрати према максималној струји оптерећења система. На пример, ако ваш фидер нормално носи 180 А са повременим пиковима до 220 А, 200/5А ЦТ би био прикладан. Ако се очекује да струја достигне 450 до 500 А, онда би 500/5А ЦТ био прикладнији. Циљ је да се избегне и прекомерно димензионисање, што смањује тачност при малом оптерећењу, и премало, што ризикује засићење.

П: Које класе тачности су доступне за струјни трансформатор цт 200 300 500 800 5а?

О: За потребе мерења, уобичајене класе укључују 0,2, 0,2С, 0,5 и 0,5С. За заштиту, типичне класе су 5П10, 10П10 или 10П20. Захтевана класа зависи од тога да ли ће се ЦТ користити за мерење прихода, општи надзор или заштитни релеји.
