Резиме чланка
Одабиром анВаздушни прекидач АЦБне ради се само о усклађивању тренутних рејтинга. За инжењере, израђиваче панела, власнике фабрика, извођаче радова и тимове за набавку, прави изазов је одабир прекидача који може заштитити опрему, смањити време застоја, уклопити се у дизајн расклопне опреме, подржати будуће проширење оптерећења и остати поуздан након година рада. Овај чланак објашњава како функционише ваздушни прекидач АЦБ, где се обично користи, које су спецификације најважније и како купци могу да избегну скупе грешке током избора. Такође уводи практична разматрања куповине за рад са њимаВензхоу Ксифа Елецтрицал Екуипмент Цо., Лтд.приликом набавке АЦБ решења за индустријске и комерцијалне енергетске системе.
Садржај
У систему дистрибуције електричне енергије ниског напона, главни прекидач се често третира као једна ставка на листи набавки. То је ризичан начин да се на то гледа. Ваздушни прекидач АЦБ се обично инсталира на критичној тачки система, као што је улазна плоча, главни разводни орман, излазна плоча генератора, секундарна страна трансформатора или велико коло за напајање. Једном када не успе исправно, резултат можда неће бити мала електрична грешка. То може бити обустављање производње, оштећење опреме, ризик од пожара или скупо хитно одржавање.
Многи купци траже АЦБ само по тренутној оцени, као што су 630А, 1000А, 1600А, 2000А или 3200А. Тренутни рејтинг је, наравно, битан, али то није цела прича. Прекидач такође мора одговарати нивоу кратког споја на месту инсталације, захтевима заштите оптерећења, структури расклопног уређаја, радном окружењу и плану одржавања објекта.
Добар ваздушни прекидач АЦБ даје електричном систему контролисан начин да искључи ненормалну струју. Штити каблове, сабирнице, трансформаторе, генераторе, моторе и низводну опрему. Што је још важније, тимовима за одржавање даје самопоуздање. Када је систем изграђен око прекидача са стабилним механичким деловањем, прецизним окидањем и јасним подешавањима заштите, целом просторијом за дистрибуцију постаје лакше управљати.
Право питање куповине није једноставно „Колико кошта квар? Боље питање је: „Да ли ће овај прекидач и даље правилно штитити мој систем када се квар догоди у најгорем могућем тренутку?“

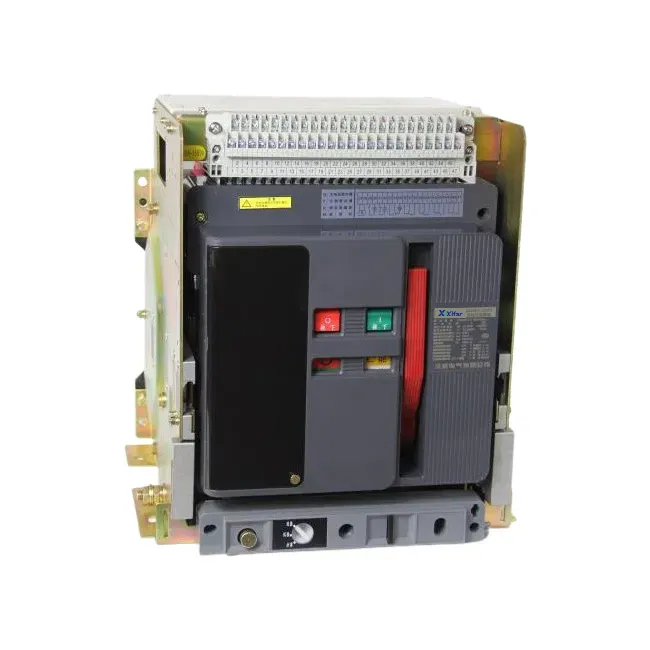

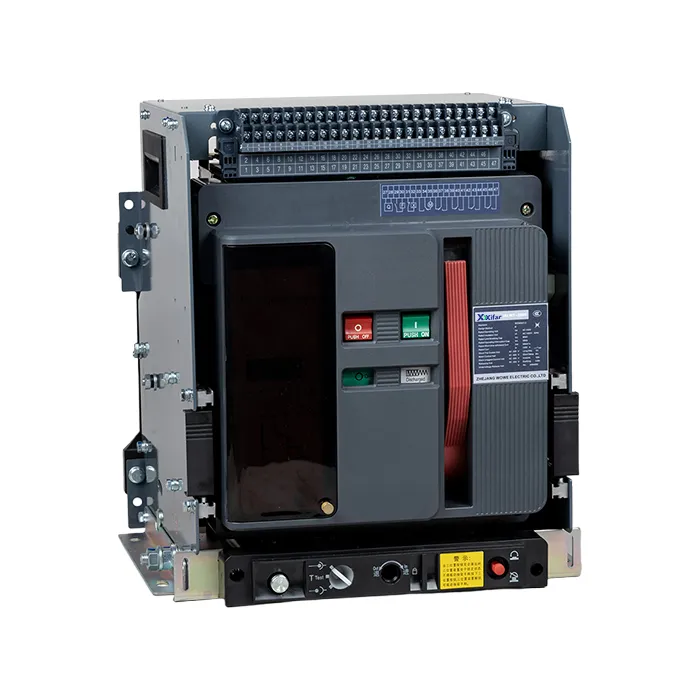

Ваздушни прекидач АЦБ је нисконапонски склопни и заштитни уређај који користи ваздух као медијум за гашење лука. Када се контакти раздвоје током прекида квара, формира се електрични лук. Прекидач води и хлади лук кроз лукове док се струја безбедно не прекине. Овај дизајн чини АЦБ-е погодним за апликације са високим напоном на ниском напону где су поузданост, могућност одржавања и подесива заштита важни.
У практичној употреби, ваздушни прекидач АЦБ може да обавља неколико важних функција. Може ручно или електрично укључити и искључити коло. Може се аутоматски искључити када дође до преоптерећења, кратког споја, поднапона или квара на земљи, у зависности од конфигурације окидачке јединице. У многим модерним електричним системима, интелигентне окидачке јединице такође подржавају мерење, комуникацију, евиденцију грешака и подесиве заштитне криве.
У поређењу са мањим прекидачима, АЦБ се често бира за главни ниво дистрибуције енергије јер може да поднесе веће струје оквира и веће захтеве за прекидом квара. Такође је лакше прегледати и одржавати у великим електричним ормарићима, посебно када се користи дизајн на извлачење. За објекте који не могу да приуште дуго застоје, ова могућност одржавања није мала предност.
Купци се ретко муче јер не могу да пронађу ваздушни прекидач АЦБ. Муче се јер превише модела изгледа слично на папиру. Ниска цена у почетку може изгледати привлачно, али погрешан избор може довести до неусклађености, кашњења инсталације, прегревања, сметњи, лоше селективности или отежане подршке након продаје.
За произвођаче панела, компатибилност димензија је често главна брига. Прекидач који не одговара дизајну ормара може утицати на распоред сабирница, отварање врата, положај ручице за управљање и простор за одржавање. За фабричке кориснике, највећа брига је обично стабилан рад. Потребан им је прекидач који се активира када треба, остаје затворен када је систем здрав и може се сервисирати без непотребног застоја.
За извођаче је важна и брзина испоруке и документација. Пројекат може захтевати фотографије производа, цртеже, дијаграме ожичења, извештаје о испитивању, сертификате, детаље на плочици са именом и информације о паковању пре испоруке. Ако добављач не може јасно да одговори, може доћи до погоршања распореда пројекта.
| Буиер Цонцерн | Зашто је важно | Шта да потврдите пре наручивања |
|---|---|---|
| Тренутна неусклађеност рејтинга | Мањи прекидач може да се прегреје или пречесто откачи, док превелики прекидач може смањити прецизност заштите. | Називна струја, величина оквира, тип оптерећења, будући додатак за проширење. |
| Недовољан прекидни капацитет | Прекидач можда неће безбедно прекинути високу струју квара на месту инсталације. | Ицу, Ицс, прорачун кратког споја на локацији, капацитет трансформатора. |
| Погрешна структура инсталације | Прекидач можда не одговара разводном уређају или може бити незгодан за одржавање. | Фиксни тип или тип на извлачење, димензије, изрез на панелу, прикључак сабирница. |
| Нетачна поставка заштите | Лоша координација може проузроковати непотребна искључења или неуспех да се изолује тачна зона грешке. | Тип контролне јединице, дуготрајно кашњење, краткотрајно одлагање, тренутна подешавања и подешавања квара на земљи. |
| Слаба техничка подршка | Купци се могу суочити са кашњењима током инсталације, тестирања или пуштања у рад. | Брзина одговора добављача, цртежи, приручници, подршка за ожичење, постпродајна услуга. |
Избор професионалног ваздушног прекидача АЦБ почиње са електричним системом, а не са страницом каталога. Пре потврде модела, купци треба да прикупе основне информације о пројекту, укључујући називни напон, називну струју, фреквенцију, број полова, ниво кратког споја, тип кабинета, начин рада, захтеве заштите и потребе комуникације.
Називна струја је обично први параметар који купци помињу. Међутим, номинални сервисни прекидни капацитет кратког споја је једнако важан. Прекидач са високим крајњим прекидним капацитетом, али нижим радним прекидним капацитетом можда није најбољи избор за захтевне индустријске системе. За критична оптерећења, купци треба да обрате пажњу на Ицу и Ицс вредности.
Путна јединица заслужује посебну пажњу. Основна заштитна јединица може бити довољна за једноставну дистрибутивну плочу, док модерна фабрика, дата центар, пословна зграда или пројекат обновљиве енергије могу захтевати напредније функције заштите и надзора. Прилагодљива подешавања могу помоћи у побољшању селективности између упстреам и довнстреам уређаја.
Практични савет за тимове за набавку: када тражите понуду, пошаљите добављачу цртеж панела, напон система, називну струју, број полова, потребну прекидну моћ, врсту инсталације и листу прибора. Ово смањује комуникацију напред-назад и избегава грешке модела.
Купци често упоређују АЦБ са МЦЦБ и ВЦБ. Разлика није у томе који је универзално бољи. Зависи од нивоа напона, опсега струје, положаја уградње, захтева заштите, очекивања одржавања и буџета.
Прекидач у ливеном кућишту се широко користи за доводна кола ниже струје, плоче машина и апликације за компактну дистрибуцију. Економичан је, компактан и једноставан за инсталацију. Међутим, када системска струја постане већа и захтеви заштите постану напреднији, ваздушни прекидач АЦБ постаје прикладнији.
Вакумски прекидач се обично користи у системима средњег напона. Његово гашење лука се одвија унутар вакуумског прекидача, који се разликује од структуре отвора за ваздушни лук код АЦБ-а. Једноставно речено, АЦБ се обично бирају за нисконапонску главну дистрибуцију, док се ВЦБ бирају за дистрибуцију средњег напона.
| Бреакер Типе | Заједнички ниво напона | Типична употреба | Главна предност |
|---|---|---|---|
| Ваздушни прекидач АЦБ | Нисконапонска дистрибуција електричне енергије | Главни улазни панел, велики фидер, излаз генератора, секундарна страна трансформатора | Висок капацитет струје, подесива заштита, практично одржавање, интелигентне опције |
| Моулдед Цасе Цирцуит Бреакер МЦЦБ | Расподела ниског напона | Гранична кола, мањи доводници, машинске плоче | Компактна величина, економичан трошак, једноставна инсталација |
| Вакуумски прекидач ВЦБ | Расподела средњег напона | Трафостанице, средњенапонске расклопне апаратуре, индустријске електроенергетске мреже | Снажно гашење лука у вакууму, погодно за прекид средњег напона |
Ваздушни прекидач АЦБ се често користи свуда где је за дистрибуцију енергије ниског напона потребна јака заштита и поуздано пребацивање. Појављује се у индустријским постројењима, комерцијалним зградама, дата центрима, просторијама за дистрибуцију електричне енергије, болницама, аеродромима, железничким транзитним објектима, постројењима за пречишћавање воде, рударским пројектима и системима за обновљиву енергију.
У производним погонима, АЦБ може заштитити главни улазни вод радионице. У пословној згради може служити као главни прекидач у нисконапонској разводној табли. У дата центру може помоћи у заштити критичних путева напајања где је застој изузетно скуп. У станицама обновљиве енергије, АЦБ се могу користити у нисконапонским разводним орманима повезаним са трансформаторима, инвертерима или помоћним системима.
Заједничка тачка у свим овим апликацијама је једноставна: систему је потребан поуздан уређај на кључној заштитној позицији. Када је електрично оптерећење велико, струја квара је озбиљна, а радно окружење не може толерисати поновљене кварове, правилно одабран ваздушни прекидач АЦБ постаје неопходна инвестиција, а не опциона компонента.
Поуздан добављач треба да уради више од продаје прекидача. Добављач треба да разуме услове рада иза поруџбине. За купце који нису стручњаци за електротехнику, ово је још важније. Јасна техничка комуникација може спречити погрешан избор модела пре почетка производње.
Вензхоу Ксифа Елецтрицал Екуипмент Цо., Лтд. снабдева електричне производе за апликације у дистрибуцији електричне енергије, укључујући АЦБ решења за ваздушне прекидаче за системе ниског напона. За купце, вредност није само у самом производу, већ иу препоруци модела, могућности производње, опцијама прилагођавања, фабричком тестирању и комуникацијској подршци пре и после испоруке.
Приликом процене добављача, купци треба да постављају практична питања. Може ли добављач да обезбеди техничке цртеже? Да ли могу да препоруче тачну струју и прекидну моћ на основу информација о пројекту? Да ли могу да подрже структуре фиксног типа и структуре на извлачење? Да ли могу да обезбеде додатну опрему као што су мотори, гранични окидачи, поднапонски окидачи, помоћни контакти и интелигентне окидачке јединице? Да ли могу брзо да одговоре када инсталатер има питања?
| Тачка за процену добављача | Шта купац треба да тражи |
|---|---|
| Асортиман производа | Вишеструке вредности струје, опције полова, режими рада и конфигурације додатне опреме. |
| Техничка подршка | Јасна комуникација о избору, цртежима, ожичењу, инсталацији и пуштању у рад. |
| Контрола квалитета | Рутинска фабричка инспекција, провере механичког рада, провере изолације и провера перформанси окидања. |
| Могућност прилагођавања | Подршка за специфичне захтеве пројекта, усклађивање ормара, додатне опреме и потребе за паковањем. |
| Координација испоруке | Разумно време испоруке, извозно паковање, документи за отпрему и ажурирања наруџбине која реагују. |
Чак и висококвалитетни ваздушни прекидач АЦБ захтева правилну инсталацију и периодичне провере. Електрична заштитна опрема ради под механичким, термичким и електричним оптерећењем. Прашина, влага, лабави спојеви, масноћа од старења, хабање контаката и лоши услови рада могу смањити дугорочну поузданост.
План одржавања не мора бити компликован, али мора бити доследан. Оператери треба да одржавају расклопну опрему чистим и сувим, провере да ли има неуобичајеног грејања, провере непропусност прикључака, провере радни механизам и прегледају записе о путовању када су доступни. За АЦБ-ове типа на извлачење, механизам за регал треба правилно да ради како би се избегла механичка оштећења.
У многим случајевима, квар прекидача није изненадан. Постоје знаци упозорења, као што су необична бука, мирис паљевине, видљива промена боје, нестабилно затварање, честа сметња или ненормалан пораст температуре на терминалима. Занемаривање ових знакова може претворити проблем одржавања у озбиљну електричну несрећу.
Главна сврха ваздушног прекидача АЦБ је да заштити системе дистрибуције енергије ниског напона од преоптерећења, кратког споја, земљоспоја и других абнормалних електричних услова. Такође омогућава оператерима да безбедно пребацују велика кола током нормалног рада или одржавања.
Ваздушни прекидач АЦБ се углавном користи у нисконапонским дистрибутивним системима. За апликације средњег напона, вакуумски прекидач ВЦБ је обично прикладнији избор. Купци треба да потврде напон система пре него што изаберу тип прекидача.
АЦБ фиксни тип су често компактнији и економичнији. АЦБ-ове на извлачење је лакше прегледати, заменити и одржавати без већег растављања ормара. За важне системе напајања где је брзина одржавања битна, често се преферира извлачење.
Ако систем захтева подесиву заштиту, приказ струје, евиденцију грешака, комуникацију или бољу координацију са другим заштитним уређајима, интелигентна окидачка јединица је практичан избор. За једноставније системе може бити довољна основна окидачка јединица.
Називну струју треба изабрати у складу са стварном струјом оптерећења, капацитетом трансформатора, величином кабла, температурним условима и будућим планом проширења. Не треба га бирати само нагађањем или копирањем старог броја модела.
Капацитет прекидања показује да ли прекидач може безбедно да прекине високу струју кратког споја. Ако одабрани прекидач нема довољан прекидни капацитет, може доћи до отказа током озбиљне грешке. Ово је један од најважнијих безбедносних параметара у избору АЦБ-а.
Да. У зависности од потреба пројекта, купци могу захтевати различите јачине струје, бројеве полова, режиме рада, инсталационе структуре, окидачке јединице, додатке и захтеве за паковање. Најбоље је навести детаље пројекта пре понуде.
Требало би да наведете називни напон, називну струју, број полова, прекидну моћ, тип инсталације, начин рада, захтеве за окидач, листу прибора, количину, одредиште пројекта и све нацрте ормарића ако су доступни. Ово помаже добављачу да прецизније препоручи одговарајући ваздушни прекидач АЦБ.
Избор ваздушног прекидача АЦБ је одлука која утиче на безбедност система, ефикасност одржавања и дугорочне оперативне трошкове. Добро усклађен прекидач помаже у заштити вредне опреме, смањује непланиране застоје и даје вашем електричном тиму више самопоуздања када управља критичним дистрибутивним системима.
Ако планирате пројекат дистрибуције ниског напона, надоградњу расклопних уређаја, набавку АЦБ-а за монтажу панела или упоређивање модела за индустријски објекат, Вензхоу Ксифа Елецтрицал Екуипмент Цо., Лтд. може вам помоћи да прегледате кључне тачке избора и пружите одговарајуће опције производа на основу ваше апликације.
За избор модела, техничке детаље, подршку за понуду или прилагођене АЦБ захтеве ваздушног прекидача, молимоконтактирајте насданас и поделите спецификације вашег пројекта. Наш тим ће вам помоћи да пронађете практично, безбедно и исплативо решење за ваш систем дистрибуције електричне енергије.
