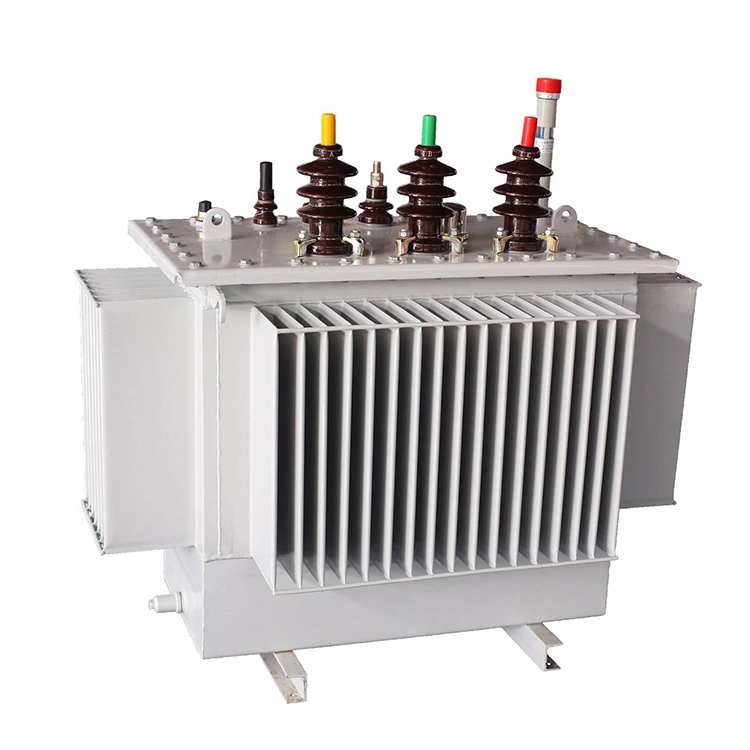

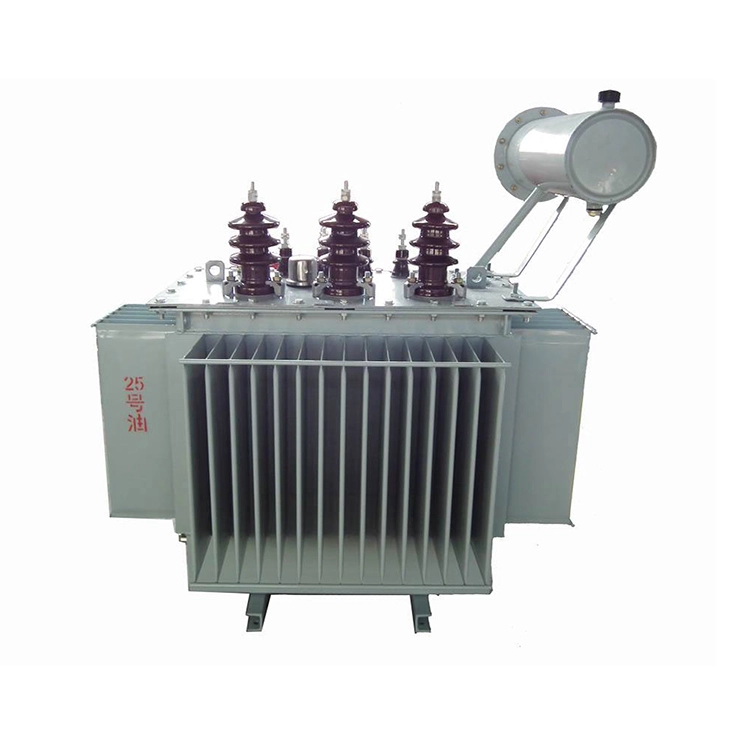

200ква бакрени намотај С13 серија уљни трансформатор

Енергетски трансформатори уроњени у уље: карактеристике, примене и разматрања при избору

200ква бакрени намотај с13 серија енергетских трансформатора уроњених у уље се широко користе у модерним електричним мрежама. Примарна функција трансформатора уроњеног у уље је претварање нивоа напона и ефикасна дистрибуција електричне енергије на различите врсте оптерећења. Радећи на принципу електромагнетне индукције, 200ква бакарни намотаји с13 трансформатори уроњени у уље могу повећати или смањити напон наизменичне струје по потреби, како би били погодни за широк спектар примена у електроенергетским предузећима, индустријским објектима и пољопривредним системима. Њихов дизајн комбинује ефикасно хлађење, поуздану изолацију и дуг радни век, омогућавајући им да раде и у затвореном и на отвореном.

Технички принципи и главне компоненте

Главни елементи 200ква бакарног намотаја с13 серије трансформатора уроњеног у уље су магнетно језгро, намотаји и изолационо уље. Језгро се генерално производи од висококвалитетних ламинација од силицијумског челика који су распоређени да смање губитке вртложних струја и побољшају магнетне перформансе. У зависности од захтева дизајна, намотаји могу бити направљени од бакарних проводника и конфигурисани у високонапонске и нисконапонске калемове.

Резервоар трансформатора је напуњен изолационим уљем, које обавља две важне функције. Обезбеђује електричну изолацију између компоненти под напоном, истовремено одводећи топлоту од намотаја и језгра. Топлота настала током рада преноси се кроз уље, а затим се распршује кроз површину резервоара у околни ваздух. Овај процес хлађења помаже у одржавању стабилних радних температура и подржава дугорочну поузданост. Кућиште је дизајнирано да спречи улазак прашине и страних предмета, обезбеђујући безбедан рад у различитим окружењима.

Карактеристике перформанси и типичне примене

Уљни трансформатори су доступни у широком распону капацитета, обично укључујући називне снаге од 25 кВА до 4000 кВА. Типичне напонске конфигурације могу укључивати страну високог напона оцењену на 10 кВ и страну ниског напона оцењену на 400 В. Вредности импедансе и губици оптерећења варирају у зависности од капацитета трансформатора и захтева дизајна.

200ква бакрени намотаји с13 серија уљних трансформатора су пројектовани да раде у захтевним условима околине, што укључује и регионе ниске температуре и високе температуре. Њихова трофазна конфигурација испуњава захтеве индустријских енергетских система, док снажна електромагнетна компатибилност помаже да се сметње са оближњом опремом минимизира.

Уобичајене примене укључују комуналне подстанице, фабричке дистрибутивне мреже, пољопривредне станице за наводњавање, пословне зграде и друге објекте који захтевају поуздано и стабилно напајање.

Техничке предности и безбедносне карактеристике

У поређењу са трансформаторима сувог типа, уљни трансформатори серије 200ква намотаја бакра с13 нуде неколико различитих предности. Изолационо уље обезбеђује већу диелектричну чврстоћу од ваздуха, што омогућава компактнији електрични дизајн уз одржавање поузданих перформанси изолације. Осим тога, уље ефикасније апсорбује и преноси топлоту. Помаже у смањењу топлотног стреса и продужи живот опреме.

Заштита од влаге је још једна важна предност. Уље окружује унутрашње компоненте и делује као баријера против влаге, што трансформаторе уроњене у уље чини посебно погодним за подручја са повишеним нивоом влаге.

Из безбедносне перспективе, резервоари трансформатора су обично опремљени уређајима за смањење притиска. Ако унутрашња грешка узрокује пораст притиска изнад безбедне границе, уређај аутоматски ослобађа вишак притиска како би заштитио опрему од озбиљних оштећења. Вензхоу КсиФа Елецтрицал Повер Екуипмент Цо., Лтд такође нуди прилагођене дизајне, који укључују различите конфигурације језгра и материјале за намотаје, како би се испунили посебни захтеви за инсталацију или јединствене карактеристике оптерећења.

Избор и оперативна разматрања

Избор одговарајућег трансформатора уроњеног у уље почиње пажљивом проценом очекиваног оптерећења. На пример, инсталације које снабдевају велике моторе често захтевају додатни капацитет за прилагођавање почетних струја и будућег проширења. Услове околине такође треба узети у обзир при избору дизајна кућишта и нивоа заштите, посебно за спољашње инсталације изложене киши, прашини или тешким временским условима.

Редовно одржавање је неопходно за поуздан рад. Стање изолационог уља треба периодично пратити, укључујући проверу садржаја влаге и хемијске деградације. Када квалитет уља падне изван прихватљивих граница, треба предузети корективне радње као што су замена уља или регенерација.

За дуже периоде складиштења или гашења, неопходне су одговарајуће мере очувања да би се трансформатор заштитио од продирања влаге. Током било које активности инспекције или одржавања, опрема мора бити потпуно изолована од напајања и треба поштовати одговарајуће безбедносне процедуре како би се спречиле опасности од струјног удара.

Са својим одличним изолационим својствима, ефикасним перформансама хлађења и доказаном поузданошћу, енергетски трансформатори уроњени у уље настављају да играју кључну улогу у обезбеђивању стабилне и ефикасне дистрибуције енергије у широком спектру индустрија и инфраструктурних пројеката широм света.
