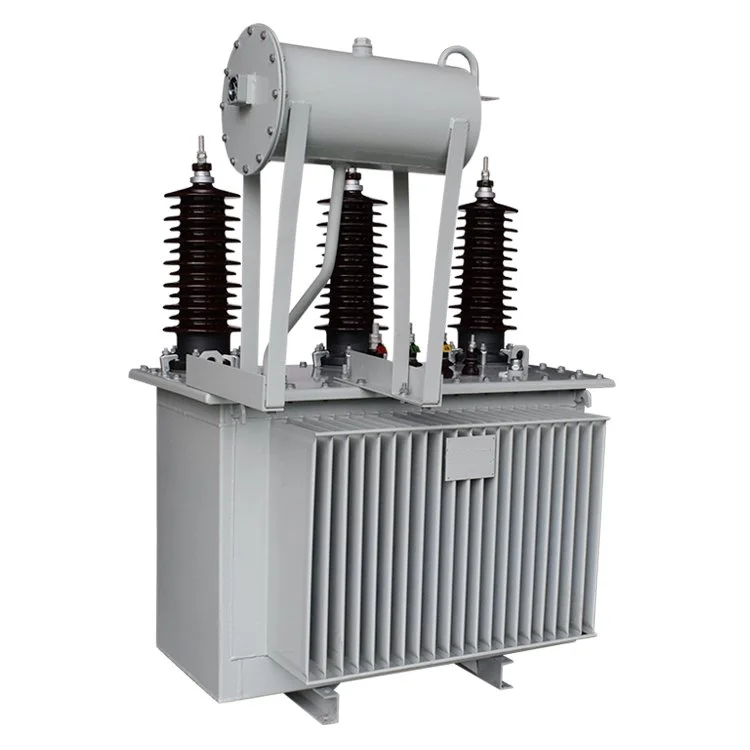

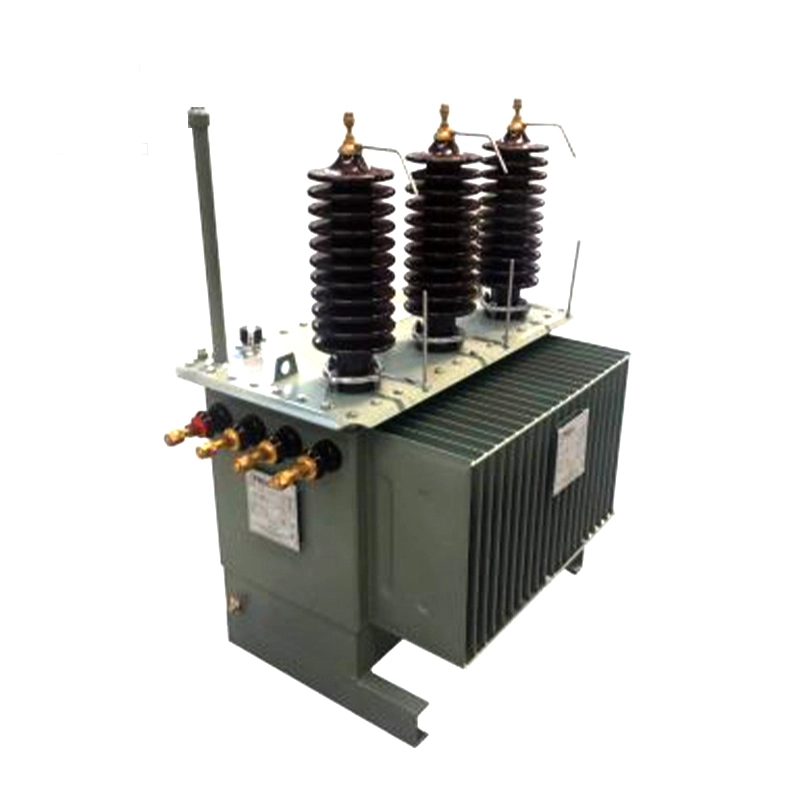

33кв 50ква Трансформатор са два намотаја уроњен у уље

Инспекција и тестирање пре пуштања у рад 33кв 50ква трансформатора потопљених у уље

1. Визуелни преглед изгледа и структуре

Свеобухватна визуелна инспекција ће се извршити како би се осигурало да трансформатор са два намотаја уроњен у уље од 33кв 50ква нема видљивих оштећења, деформација или цурења уља. Све спољне компоненте, укључујући резервоар, радијаторе, чауре и уређај за растерећење притиска, треба да се провере да би се потврдило да су у добром стању и да су правилно инсталиране. Сви механички спојеви морају бити проверени на непропусност. Поред тога, систем уземљења ће бити прегледан како би се осигурало да је правилно инсталиран и да обезбеђује поуздано уземљење, што је од суштинског значаја за безбедност у раду.

2. Тест отпора изолације

Тест изолационог отпора је кључна метода за процену стања изолационог система трансформатора са два намотаја уроњеног у уље од 33кв 50ква. Мегоомметар ће се користити за мерење отпора изолације између фазе и фазе и између сваке фазе и земље. Добијене вредности треба да се упореде са референтним подацима произвођача да би се потврдило да перформансе изолације испуњавају захтеване стандарде.

3. Тест фактора диелектричне дисипације

Тест диелектричних губитака, који се такође назива тан δ тест, се користи за процену продора влаге, старења изолације или могућег делимичног пражњења унутар 33кв 50ква трансформатора са два намотаја уроњеног у уље. Мерењем фактора диелектричне дисипације стање изолационих материјала се може свеобухватније проценити. Овај тест се обично изводи заједно са тестом отпора изолације да би се добила потпунија процена здравља изолације.

4. Однос окрета и верификација векторске групе

Однос обртаја трансформатора ће бити верификован да би се обезбедила усклађеност са спецификацијама дизајна, што укључује потврђивање исправног односа између намотаја примарног напона и секундарног напона трансформатора са два намотаја уроњених у уље од 33кв 50ква. Истовремено, векторска група ће бити проверена да би се обезбедило правилно померање фазе и исправно повезивање трофазних намотаја, у складу са захтевима електроенергетског система.

5. Тест без оптерећења

Тест без оптерећења се спроводи са 33кв 50ква трансформатором са два намотаја уроњеним у уље напајаним на примарној страни, док секундарна страна остаје отворена у кругу. Сврха је мерење струје без оптерећења и губитака без оптерећења. Овај тест пружа важне информације у вези са квалитетом језгра, расподелом магнетног флукса и симетријом намотаја. Такође помаже у идентификацији могућих абнормалности у магнетном колу.

6. Тест кратког споја

Током теста кратког споја, смањени напон се примењује на примарни напонски намотај док је секундарни напонски намотај кратко спојен, што омогућава мерење импедансе кратког споја и губитака оптерећења. Тест пружа вредне податке о перформансама 33кв 50ква трансформатора са два намотаја уроњеног у уље под условима оптерећења, што укључује термичко понашање, способност отпорности на кратки спој и механичку чврстоћу намотаја.

7. Анализа квалитета уља и контрола нивоа уља

За 33кв 50ква трансформаторе са два намотаја уроњеним у уље, стање изолационог уља директно утиче на радне перформансе и век трајања. Пре пуштања у рад, узимају се узорци уља за лабораторијску анализу ради провере параметара као што су садржај влаге, киселост и нивои нечистоћа. Сви резултати морају бити у складу са важећим стандардима. Поред тога, ниво уља у резервоару треба да се провери како би се осигурало да је унутар захтеваног опсега, гарантујући ефикасно хлађење и изолацију током рада.

Укратко, мора се обавити низ строгих инспекција и тестова пре него што се трансформатор са два намотаја уроњен у уље од 33 кв и 50 ква стави у употребу. Ове процедуре обезбеђују стабилне перформансе, радну сигурност и дугорочну поузданост. Правилно тестирање пре пуштања у рад не само да смањује ризик од потенцијалних кварова, већ такође пружа чврсту основу за безбедан и ефикасан дуготрајан рад 33кв 50ква два намотаја уроњеног у уље трансформатора.
