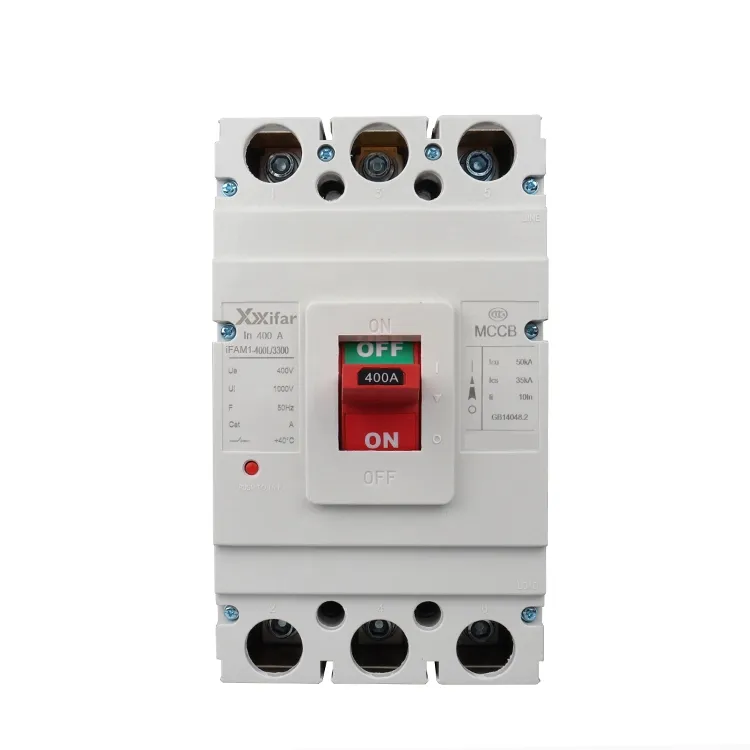

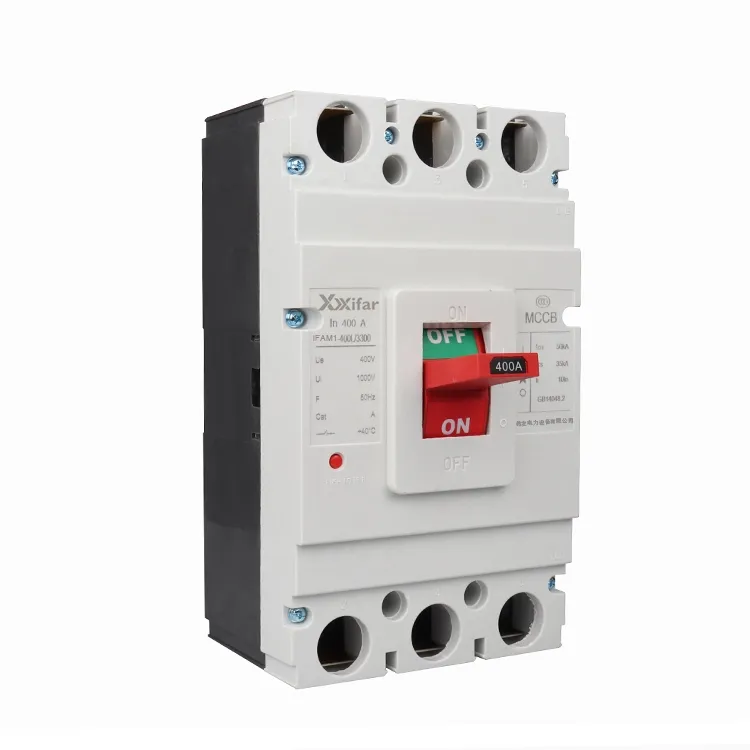

400а 3п Мццб Прекидач затвореног калупа кућишта

400а 3п мццб склопка у затвореном калупу је тип прекидача са обликованим изолационим кућиштем и ваздушном изолацијом. Обично се инсталира и примењује у нисконапонским дистрибутивним системима за прекид или изолацију нормалних струја и струја квара унутар номиналног опсега, што помаже у заштити каблова и електричне опреме. Уобичајене методе окидања за прекидаче у затвореном обликованом кућишту А 400а 3п мццб укључују само магнетне, термално магнетне и електронске окидачке јединице.

Само магнетно окидање ради само у условима кратког споја. Другим речима, 400а 3п мццб прекидач у затвореном кућишту се искључује само када дође до квара као што је кратки спој. Овај тип се често користи у круговима грејача или у круговима мотора где је већ обезбеђена посебна заштита од преоптерећења.

Термо-магнетне окидачке јединице реагују и на кратке спојеве и на трајну прекомерну струју. Ако струја пређе 400А током одређеног периода или дође до кратког споја, 400а 3п мццб затворен прекидач у калупу ће се откачити. Пошто комбинује два заштитна механизма, понекад се назива комбиновано или двоструко окидање на 400а 3п мццб затвореном прекидачу у калупу, који се обично примењује у општој дистрибуцији енергије.

Електронске окидачке јединице представљају напредније и зрелије решење. Са овим типом, параметри као што су магнетни пријемник, термичка подешавања и кашњење окидања се могу подесити, чинећи склопку 400а 3п мццб у затвореном калупу погодном за шири спектар примена. Међутим, ова додатна флексибилност обично долази са већим трошковима.

Поред ових типова, постоје прекидачи у облику кућишта посебно дизајнирани за заштиту мотора. За такве примене, поставка магнетног окидања је обично већа, што је више од десет пута веће од називне струје, тако да прекидач у калупу може да издржи високу ударну струју током покретања мотора без непотребног окидања, док и даље пружа заштиту у условима квара.

400а 3п мццб параметар прекидача затвореног калупа кућишта:

Функције прекидача 400а 3п мццб затвореног калупа Додатна опрема

Додатна опрема проширује и допуњује основне функције 400а 3п мццб затвореног прекидача у калупу. Они додају опције контроле и побољшавају заштитне функције како би их учинили саставним делом уређаја. Уобичајени додаци 400а 3п мццб склопке у затвореном обликованом кућишту укључују помоћне контакте, контакте за аларм, окидачке јединице, окидаче испод напона, моторе и екстерне ротационе ручке.

1) Помоћни контакти

Помоћни контакти се углавном користе да укажу на то да ли је 400а 3п мццб склопка затвореног калупа отворена или затворена, али не показују да ли је дошло до грешке. Они су повезани са контролним кругом. За прекидаче у ливеном кућишту, величине оквира од 400А и више, доступне су конфигурације од два нормално отворена и два нормално затворена контакта са топлотном струјом од око 6А. Величина оквира од 100А обично користи један прекидни контакт за промену, док 225А и 250А и да усвоји структуру контакта моста са конвенционалном топлотном струјом од око 3А.

2) Контакти за аларм

Алармни контакти су дизајнирани да сигнализирају када се 400а 3п мццб затворен прекидач у калупу аутоматски активира због кварова као што су преоптерећење, кратки спој или под напоном. Њихова радна струја је генерално 380В наизменичне струје на 0,3А или 220В једносмерне струје на 0,15А, али обично не прелази 1А. Међутим, топлотна струја обично пада у опсегу од 1 до 2,5 А.

3) Окидач

Окидач омогућава даљинско отварање 400а 3п мццб затвореног прекидача у калупу. Његов радни напон може бити независан од напона главног кола. Намењен је за кратко време, а време укључивања завојнице обично не би требало да прелази једну секунду, у супротном може да се оштети завојница.

Да би се спречило прегоревање намотаја, микропрекидач је повезан серијски са завојницом. Када је калем под напоном, арматура се привлачи, што узрокује да микропрекидач прелази из нормално затвореног у нормално отворено стање. Ово прекида контролно коло, па чак и ако се дугме држи притиснуто, калем неће остати под напоном. Овај дизајн ефикасно штити завојницу од прегревања. Када се 400а 3п мццб затворени прекидач у калупу ресетује и поново затвори, микропрекидач се враћа у свој нормално затворен положај. Расклопне јединице су доступне у различитим контролним напонима и фреквенцијама да одговарају различитим применама.

4) Под Волтаге Релеасе

Окидач под напоном се користи за заштиту кола и опреме за напајање од ниског напона. Његов калем је повезан са напојном страном прекидача у калупу, а прекидач се може затворити само када је завојница под напоном. Ако је напон пренизак, 400а 3п мццб затворени прекидач за ливено кућиште не може да се затвори. Важно је да се уверите да напон система одговара називном напону поднапонског окидача. Радни опсег је обично између 70% и 35% називног напона. Ови уређаји су такође доступни у различитим напонима и фреквенцијама за различите примене.

5) Механизам руковаоца мотора

Моторни мотори се користе за аутоматско и даљинско затварање и отварање прекидача. Постоје два главна типа, а то су моторни и електромагнетни. Механизми на моторни погон се генерално користе за МЦЦБ прекидаче у ливеном кућишту са величином рама од 400А и више, док су електромагнетни оператери прикладнији за МЦЦБ-ове од 225А и ниже.
