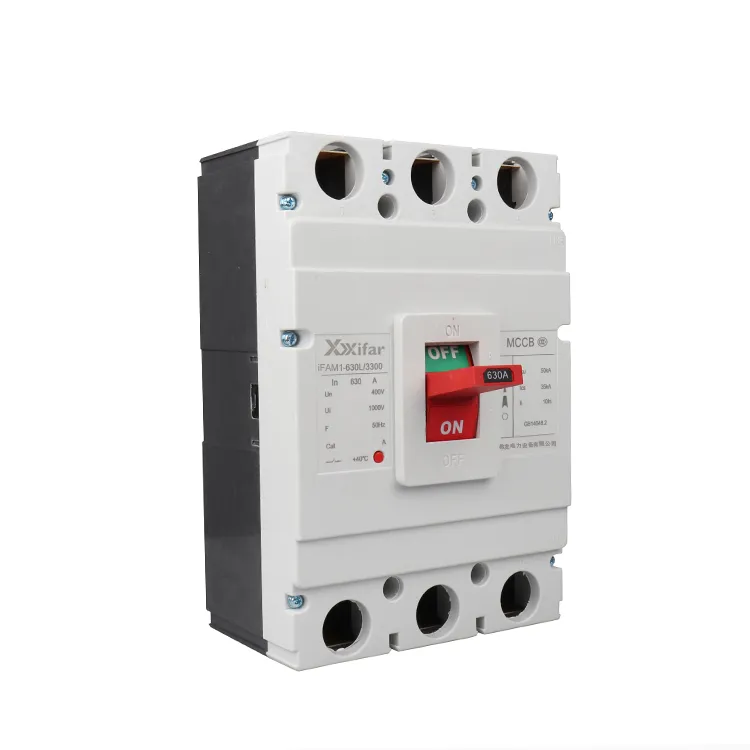

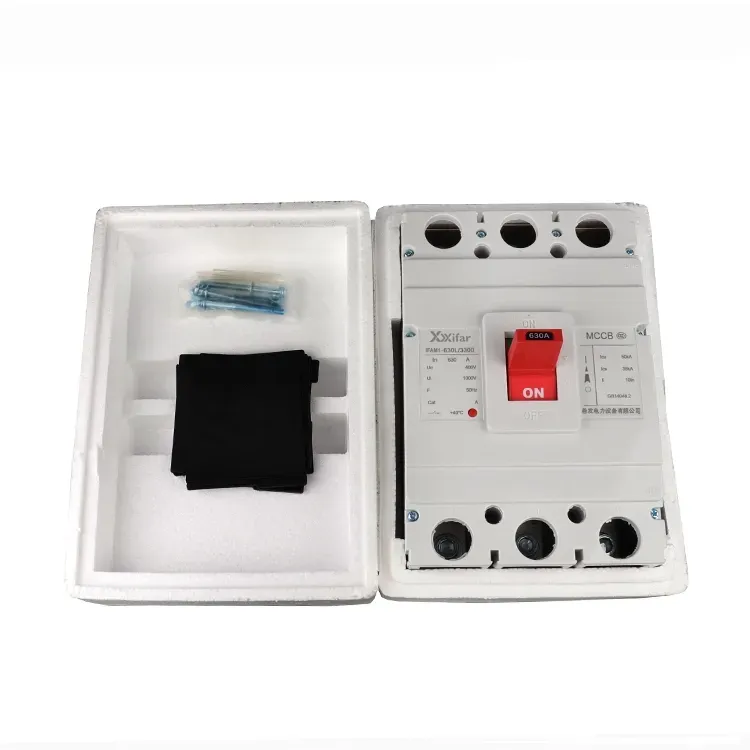

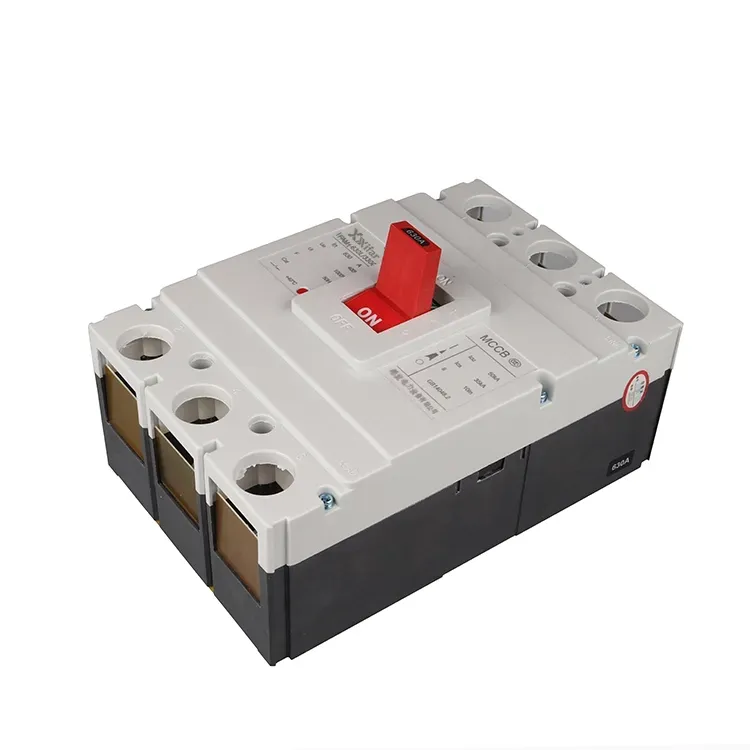

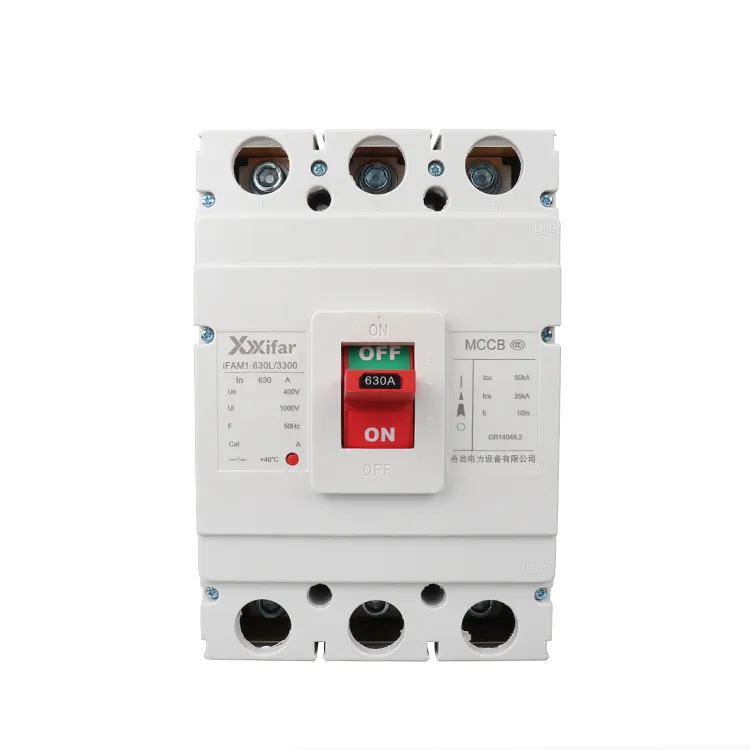

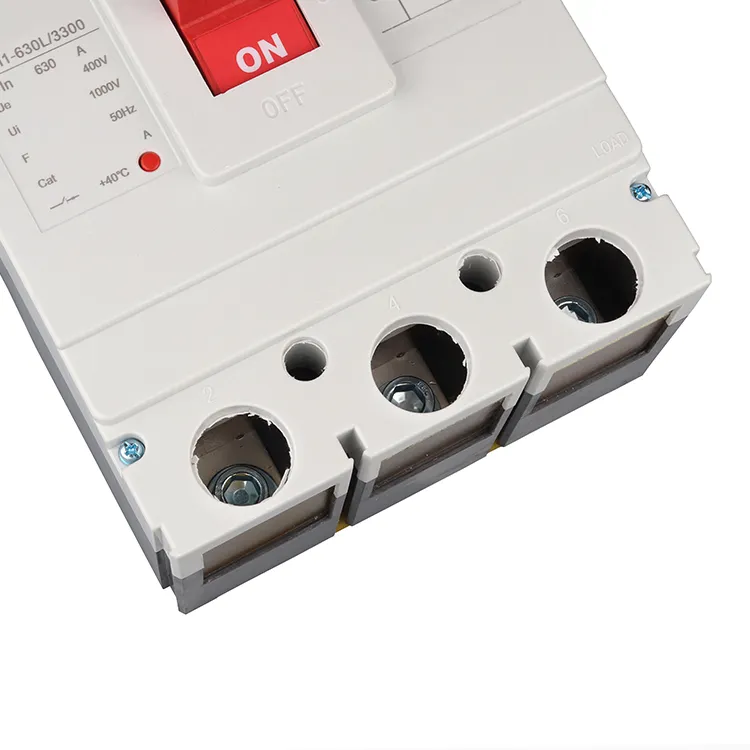

630а 3п термо-магнетни прекидач

Вензхоу КсиФа Елецтриц Повер Екуипмент Цо., Лтд. има за циљ да произведе 630а 3п термо-магнетно ливено кућиште прекидача за кориснике терминала који ће се стабилно и сигурно применити дуги низ година. Након сваког 630а 3п термо-магнетног прекидача у кућишту завршеног са произведене линије, тест механичког века може да осигура да се сваки готов прекидач у ливеном кућишту може искључити и затворити 20000 пута. Штавише, Вензхоу КсиФа Елецтриц Повер Екуипмент Цо., Лтд такође подржава прилагођену услугу да кључна спецификација као што је Ицс може бити 35 кА, 50 кА и 70 кА под различитим радним напоном, а номинални напон изолације може бити 800 В или 1000 В како би одговарао различитим радним окружењима.

Пошаљи упит

Опис производа

630а 3п термо-магнетно ливено кућиште прекидача је суштински и важан заштитни уређај који се користи у нисконапонском дистрибутивном систему. Поседује потпуно затворено изолационо кућиште, од којих МЦЦБ интегрише основне компоненте укључујући контактни систем, јединицу за гашење лука и механизам за окидање у компактну структуру.

Пошто је дизајниран као запечаћена јединица, термо-магнетни прекидач 630а 3п у калупу генерално није намењен за растављање или поправку. Широко се примењује у индустријским и комерцијалним инсталацијама за пружање заштите у колима средњег и малог капацитета, који обично служе као заштитни уређаји за гране или крај вода.

У оквиру категорије прекидача, прекидачи у ливеном кућишту су позиционирани између ваздушних прекидача који се обично користе као главни доводници у дистрибутивним системима и минијатурних прекидача, који се обично користе у стамбеним и лаким примјенама

Типични случајеви за 630а 3п термално магнетно ливено кућиште прекидача укључују заштитна кола мотора, разводне плоче и водове за напајање за опрему средње величине.

630a 3p Thermal Magnetic Molded Case Circuit Breaker

630а 3п термално магнетно обликовано кућиште параметар прекидача:

Називна струја оквира	800 А
Називна радна струја	400А/ 630А/800А
Називни капацитет кратког споја за услугу	35/50/70 кА
Број Пољака	3 фаза; 3 поле; ТП
Фреквенција	50/60 Хз
Називни радни напон	400 В; 690В; 800В
Називни напон изолације	800В; 1000В;
Мецханицал Лифе	20000 пута

630a 3p Thermal Magnetic Molded Case Circuit Breaker

Режим производа	Поле	Димензија
Режим производа	Поле	L	Л1	Л2	W	В1	В2	H	Х1
М1-63Л	3	136	85	117	78	14	25	89	65
М1-63М	3	136	85	117	78	14	25	98	74
М1-125Л	3	150	88.5	133.5	92	18	30.5	88.5	62
М1-125М	3	150	88.5	133.5	92	17	30.5	105	79
М1-250Л	3	165	102	144	107	23	35.5	110	81
М1-250М	3	165	102	144	107	23	35.5	126	99
М1-400	3	257	174	225	150	30	48	153	98
М1-630	3	270	185	237	180	44	58	160	104
М1-800	3	280	205	243	210	46	70.5	155	110
М1-1250	3	470	265	330	210	46	70	191	137
М1-1600	3	470	265	330	280	46	70	191	137

630а 3п термо магнетно ливено кућиште прекидача Функционалне карактеристике

1. Заштита од преоптерећења:

У 630а 3п термо-магнетно обликованом кућишту прекидача, заштита од преоптерећења се такође назива дуготрајна заштита. Заштита од преоптерећења заснива се на термичкој деформацији биметалне траке. Време окидања прати инверзну временску карактеристику: већа струја доводи до бржег окидања. Ово штити проводнике и опрему од прегревања у условима дуготрајног преоптерећења.

2. Заштита од кратког споја

Уопштено говорећи, заштита од кратког споја се имплементира коришћењем тренутне заштите у 630а 3п термо-магнетно обликованом кућишту прекидача. Магнетна окидачка јединица пружа тренутну заштиту. Када струја достигне приближно 8 до 12 пута већу од номиналне вредности, термо-магнетни прекидач се искључује унутар пола циклуса фреквенције снаге, што је око 10 мс. Ово осигурава да дође до прекида пре него што струја кратког споја достигне свој максимум.

3. Заштита од ниског напона

Са инсталираним окидачем под напоном, до окидања долази ако напон падне испод 70% номиналне вредности дуже од 1 секунде. Тренутачно окидање се дешава ако напон падне испод 35% номиналне вредности. Ова функција помаже у спречавању оштећења мотора узрокованих радом на ниском напону.

4. Заштита од цурења у земљу

630а 3п термо магнетно ливено кућиште прекидачи са интегрисаним електронским заштитним модулима могу детектовати заосталу струју преко струјног трансформатора нулте секвенце. До окидања долази ако је модул цурења открио преко 30 мА за личну заштиту и 300 мА за заштиту од пожара. Време окидања је углавном унутар 0,1 секунде.
