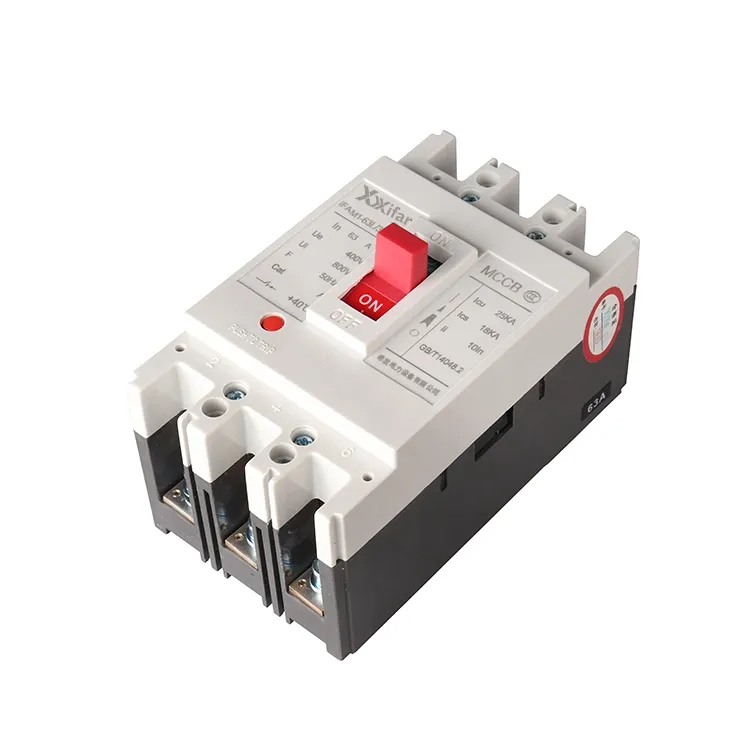

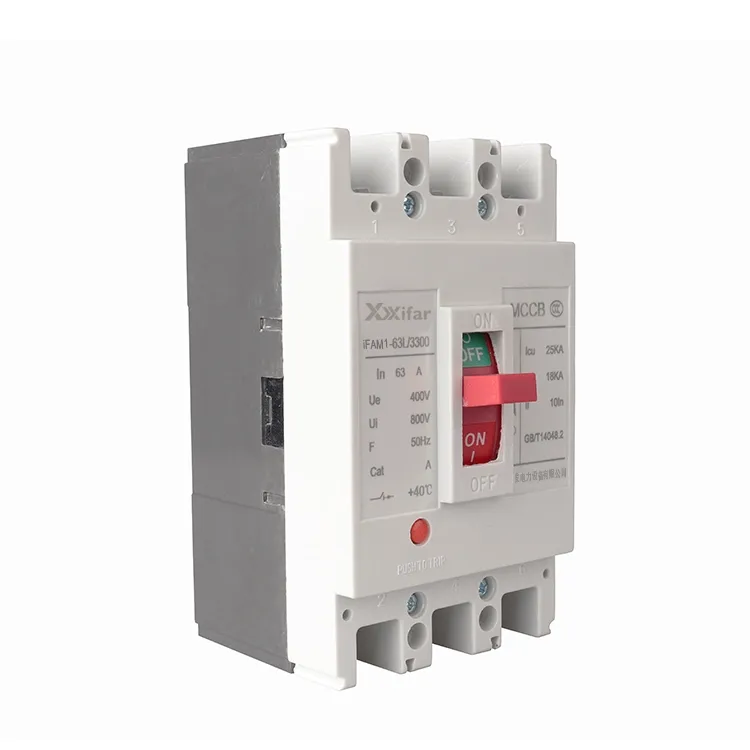

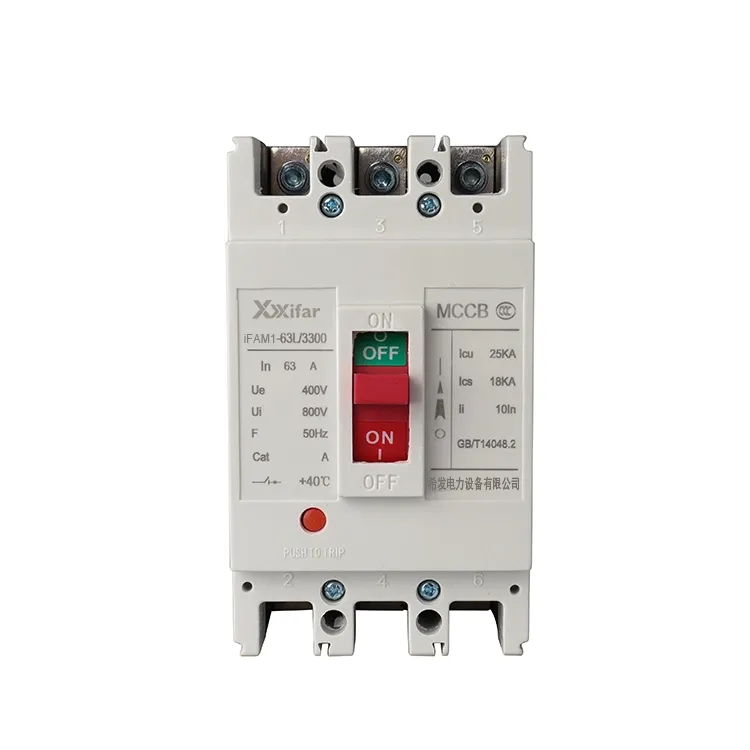

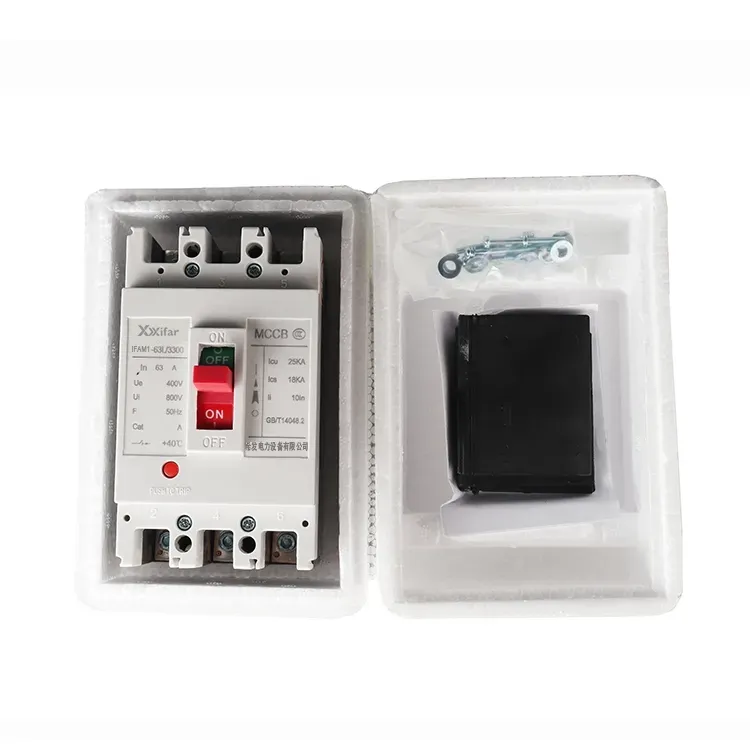

63а 3п прекидач у калупу

Принципи рада 63а 3п прекидача у ливеном кућишту

(1) Сендинг струје и прекид

Унутар 63а 3п ливеног кућишта прекидача, сензорски елемент прати струју која тече кроз коло. Када струја порасте изнад унапред подешеног нивоа, генерише магнетну силу која покреће механизам за окидање. То доводи до брзог отварања контаката и прекида кола, на основу принципа електромагнетног дејства.

(2) Термичка заштита

У условима преоптерећења, термички елемент прекидача у калупу 63а 3п се загрева. Биметална трака се савија како се температура повећава, што заузврат ослобађа механизам за окидање и искључује главно коло. Ово спречава прегревање и смањује ризик од пожара изазваног продуженом прекомерном струјом.

(3) Искључење под напоном и шантом

Када напон напајања падне испод одређеног нивоа, арматура у окидачу испод напона испада, покреће механизам окидања и отвара струјно коло. Поред тога, када је уређај за окидање под напоном, његова арматура се увлачи и такође активира исти механизам за окидање, искључујући главно коло.

Главне функције прекидача 63а 3п у ливеном кућишту

(1) Заштита од кратког споја

У случају кратког споја, струја нагло расте до веома високе вредности. 63а 3п прекидач у калупу реагује скоро тренутно, што отвара струјно коло како би заштитио опрему од озбиљног електричног стреса.

(2) Заштита од преоптерећења

Ако струја оптерећења премаши номиналну вредност током одређеног временског периода, аутоматски ће се искључити прекидач у калупу 63а 3п. Помаже у спречавању прегревања и оштећења ожичења и повезане опреме.

(3) Аутоматско искључивање

Кад год дође до квара, 63а 3п прекидач у облику кућишта може прекинути напајање без ручне интервенције. Штавише, ова функција игра важну улогу у заштити опреме и особља унутар електричног система.

63а 3п ливено кућиште прекидача параметар:

Разлика између прекидача у калупу 63а 3п и минијатурних прекидача

1. Капацитет прекидања кратког споја:

Постоји јасна разлика у способности прекидања грешке. 63а 3п прекидачи у ливеном кућишту обично нуде крајњи прекидни капацитет од око 36кА до 120кА на 400В, док су минијатурни прекидачи 63а 3п обично оцењени у опсегу од 6кА до 10кА.

2. Подесивост заштитних карактеристика:

Са 63а 3п МЦЦБ, заштита од преоптерећења и кратког споја се може подесити независно, а вредности окидања могу да се подесе ручно. Електронске окидачке јединице могу чак да обезбеде вишестепену заштиту. Насупрот томе, 63а 3п МЦБ има фиксне заштитне карактеристике, које користе комбиновани термички магнетни механизам са стандардним Б, Ц или Д кривинама које се не могу подесити.

3. Уградња и механичка чврстоћа:

63а 3п прекидачи у ливеном кућишту се генерално монтирају помоћу вијака да осигурају безбеднију везу. То их чини погодним за апликације веће струје и окружења са вибрацијама. 63а 3п МЦБ, с друге стране, дизајнирани су за брзу уградњу на стандардне ДИН шине од 35 мм, што је згодно, али нуди мању механичку робусност.

4. Типичне примене:

63а 3п МЦЦБ се широко користе у индустријским системима за дистрибуцију електричне енергије, заштити мотора и напојним колима на секундарном или терцијарном нивоу. Међутим, 63А 3П МЦБ су углавном намењени за финална дистрибутивна кола, као што су осветљење и утичнице у стамбеним или комерцијалним инсталацијама.

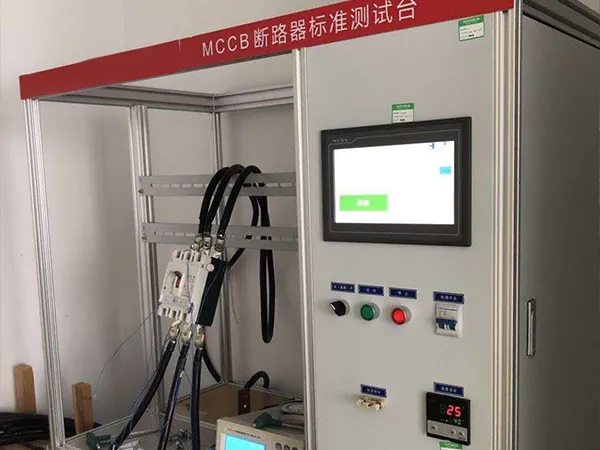

Тестирање производа

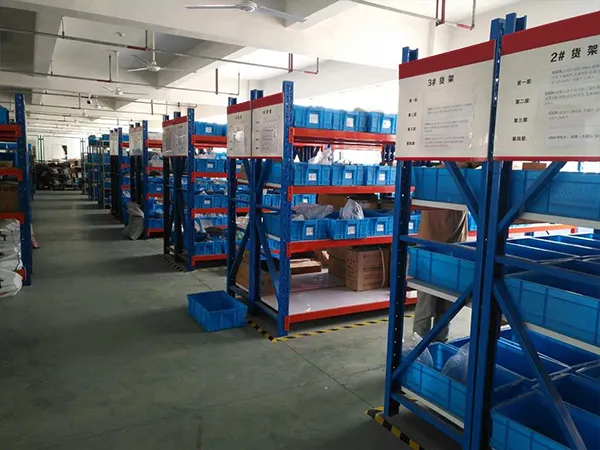

Складиште

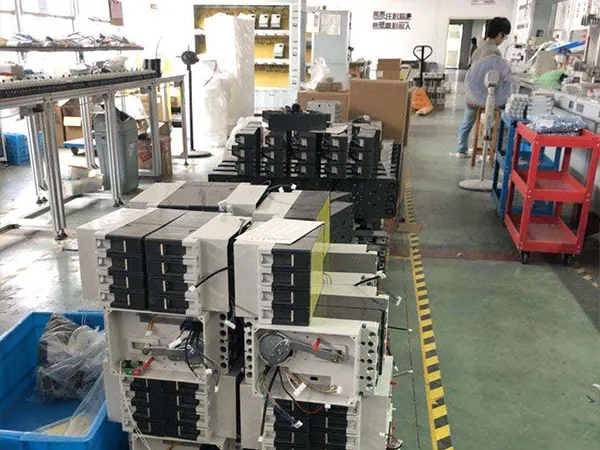

Производња
