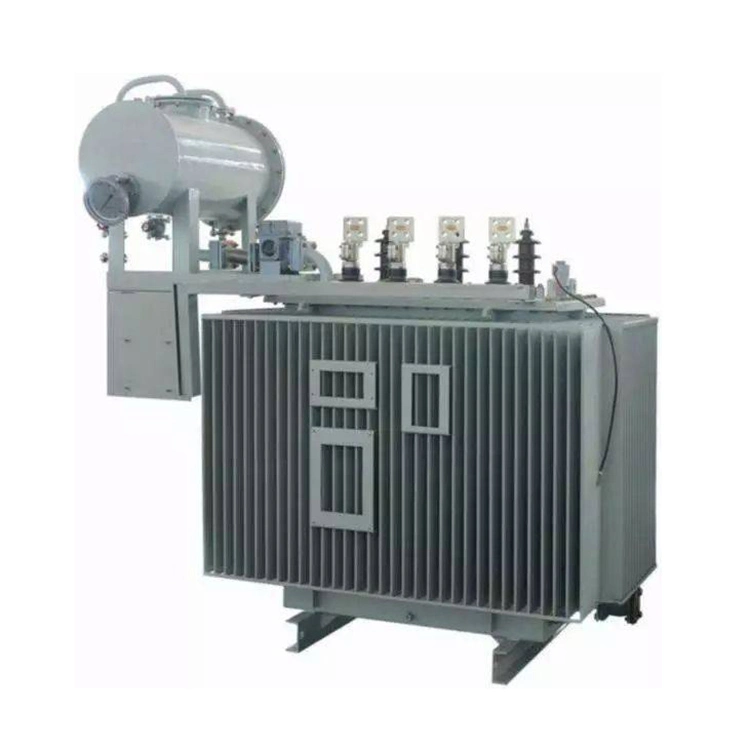

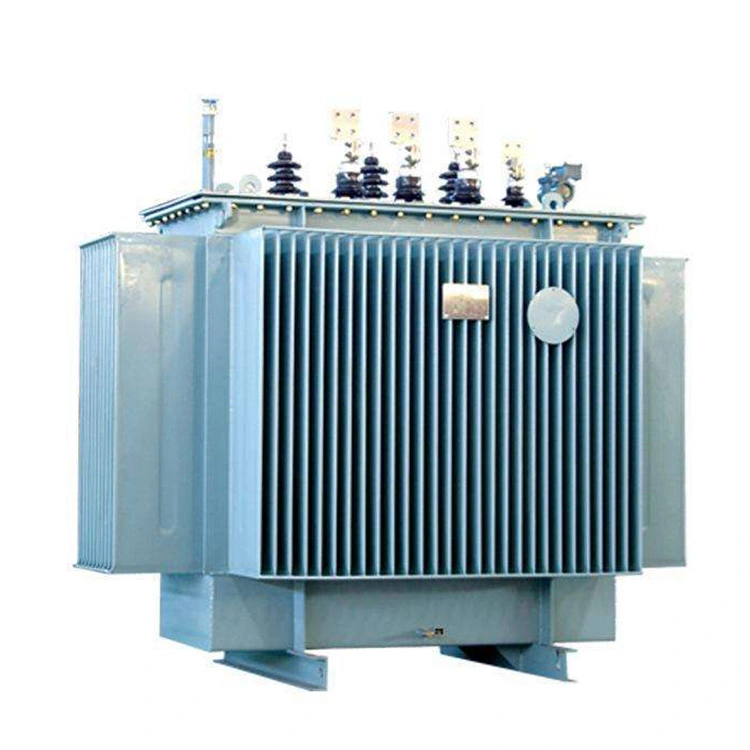

800ква 10кв Степ Уп Енергетски трансформатор напуњен уљем

800ква 10кв појачани енергетски трансформатори пуњени уљем се широко користе у електроенергетским системима за трансформацију напона и дистрибуцију енергије. Користећи принцип електромагнетне индукције, они померају нивое напона горе или доле како би испунили захтеве различитих енергетских мрежа и крајњих корисника. Захваљујући својој поузданој изолацији и перформансама хлађења, појачани енергетски трансформатори пуњени уљем од 800ква 10кв се обично инсталирају у подстаницама, индустријским објектима, комерцијалним објектима и пољопривредним енергетским системима.

1. Принцип рада и главне компоненте

Примарне компоненте 800ква 10кв појачаног енергетског трансформатора напуњеног уљем су магнетно језгро, намотаји, изолационо уље и склоп резервоара.

Језгро се генерално производи од висококвалитетних ламинација од силицијумског челика или намотаних структура језгра како би се минимизирали хистереза ​​и губици вртложних струја. Намотаји, који могу бити направљени од бакарних или алуминијумских проводника у зависности од захтева дизајна, састоје се од високонапонских и нисконапонских намотаја распоређених тако да се постигне потребан однос трансформације.

Резервоар трансформатора је напуњен изолационим минералним уљем, које служи две основне функције. Прво, обезбеђује електричну изолацију између делова под напоном и уземљених компоненти. Друго, делује као расхладни медијум тако што одводи топлоту од намотаја и језгра кроз природну циркулацију уља. У стандардним ОНАН системима за хлађење, топлота се преноси са уља на зидове резервоара, а затим се распршује у околни ваздух.

Кућиште је дизајнирано да обезбеди заштиту од случајног контакта са деловима под напоном и уласка страних предмета, што обезбеђује безбедан и поуздан рад у нормалним условима рада.

2. Карактеристике перформанси и типичне примене

800ква 10кв појачани енергетски трансформатори пуњени уљем доступни су у широком распону класа, од малих дистрибутивних јединица до великих енергетских трансформатора који се користе у преносним мрежама. Уобичајене вредности дистрибутивних трансформатора се крећу од 100 кВА до 2500 кВА, са типичним комбинацијама напона као што су 10 кВ/0,4 кВ, 11 кВ/0,415 кВ.

Кључни електрични параметри углавном обухватају: називни капацитет снаге, оцене примарне и секундарне напона, напон импедансе, губитак без оптерећења, губитак оптерећења, фреквенцију.

Енергетски трансформатори од 800ква 10кв пуњени уљем су дизајнирани да поуздано раде на температурама околине у распону од приближно -25°Ц до +40°Ц, како би учинили прикладним за различите климатске услове. Њихова трофазна конфигурација је широко прихваћена у индустријским и комуналним системима напајања, док усклађеност са важећим стандардима електромагнетне компатибилности помаже да се сметње са оближњом опремом сведу на минимум.

3. Предности и сигурносне карактеристике

Једна од главних предности 800ква 10кв појачаних енергетских трансформатора пуњених уљем је њихова одлична изолација и способност хлађења. Трансформаторско уље има много већу диелектричну чврстоћу од ваздуха, што омогућава компактан дизајн уз одржавање одговарајућих електричних размака. Истовремено, уље ефикасно апсорбује и преноси топлоту створену током рада, што доприноси већој ефикасности и дужем радном веку.

Уље такође пружа заштитну баријеру од влаге, што смањује ризик од пропадања изолације у влажним срединама. То чини трансформаторе снаге 800ква 10кв напуњеним уљем посебно погодним за спољне инсталације и локације изложене различитим временским условима.

Да би се побољшала радна безбедност, 800ква 10кв појачани енергетски трансформатори пуњени уљем опремљени су заштитним уређајима као што су вентили за смањење притиска. У случају унутрашњег квара који узрокује прекомерно повећање притиска унутар резервоара, вентил аутоматски ослобађа притисак да спречи механичка оштећења. У зависности од снаге трансформатора и примене, додатни системи заштите могу укључивати индикаторе нивоа уља, уређаје за праћење температуре, Бухолц релеје и системе за детекцију гаса.

Вензхоу КсиФа Елецтрицал Повер Екуипмент Цо., Лтд. може и да прилагоди конфигурације језгра, материјале за намотаје и механичке аранжмане како би се прилагодили специфичним ограничењима инсталације или оперативним захтевима.

Техничка спецификација:
