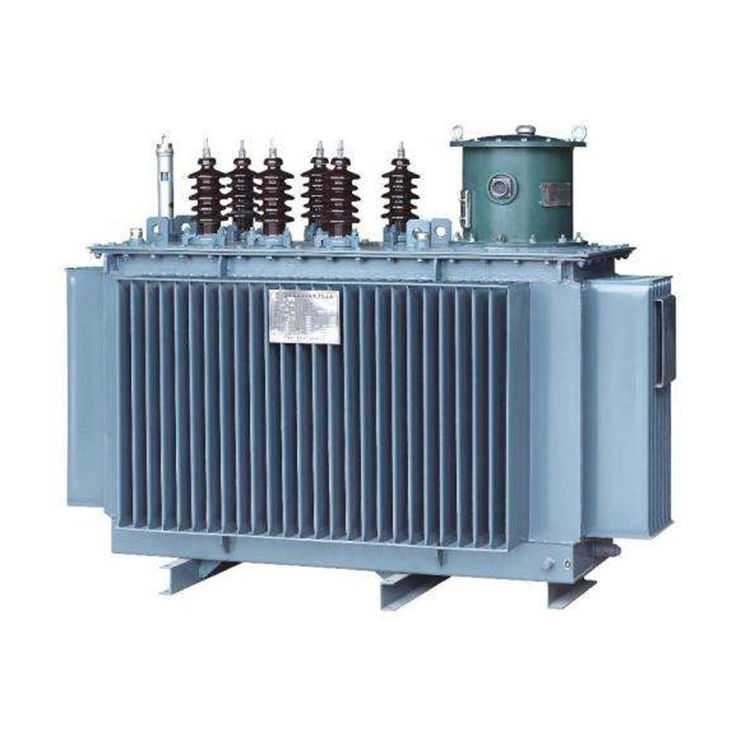

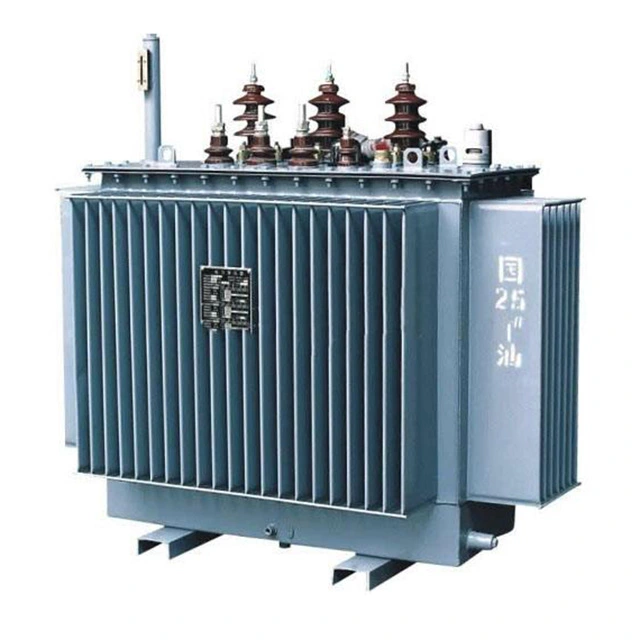

10 Кв 500ква дистрибутивни трансформатор монтиран на стуб

Дистрибутивни трансформатор од 10 кв 500ква је трофазни, уроњен, спољашњи трансформатор, инсталиран директно на стубовима за помоћне мреже за спуштање 10 кВ средњег напона на 400В ниског напона (од линије до линије) за стамбену, комерцијалну и лаку индустријску дистрибуцију електричне енергије. Одликује се компактним дизајном, потпуно затвореним резервоаром, малим губицима, малом буком и минималним одржавањем, у складу са стандардима ИЕЦ 60076 и ГБ/Т 1094.

Направљен за издржљивост и ефикасност, дистрибутивни трансформатор са 10кВ 500кВА на стубу има компактан дизајн који штеди простор и елиминише потребу за наменским подстаницама, значајно смањујући трошкове цивилне изградње и инсталације. Потпуно затворена ребраста структура резервоара спречава цурење уља и улазак влаге, обезбеђујући рад без одржавања и радни век од преко 20 година у нормалним условима.

Конструисан са језгром од силиконског челика ниских губитака и бакарним намотајима високе проводљивости, 10кВ 500кВА дистрибутивни трансформатор може да постигне ниске губитке без оптерећења и оптерећења, што доприноси смањењу оперативне потрошње енергије и дугорочних трошкова комуналних услуга. Његов ниво буке је контролисан испод 55 дБ, што га чини еколошки прихватљивим за стамбена подручја.

Техничка спецификација:

Кључне карактеристике:

1. Дизајн монтиран на стуб: Компактан, лаган и штеди простор.

10 кВ 500 кВА дистрибутивни трансформатор за стуб је дизајниран за директну уградњу на бетонске или челичне стубове, штедећи потребу за простором у земљи. Његова оптимизована компактна  конфигурација и смањена тежина поједностављују транспорт и инсталацију на лицу места, значајно смањујући трошкове нискоградње и изградње за пројекте дистрибуције. Дизајн је конструисан да издржи механичка напрезања монтаже на стубове, обезбеђујући дугорочну сигурност чак и под оптерећењем ветра и вибрацијама.

2. Висока ефикасност: С11 дизајн са малим губицима, смањује потрошњу енергије и оперативне трошкове.

Опремљен технологијом језгра са малим губицима серије С11, дистрибутивни трансформатор за 10 кВ 500 кВА монтиран на стуб пружа 10–20% мање губитке у празном ходу и оптерећењу у поређењу са конвенционалним моделима. Коришћењем хладно ваљаних зрнасто оријентисаних језгара од силицијумског челика и прецизно намотаних бакарних намотаја, минимизира губитак енергије током рада са пуним и делимичним оптерећењем. Ово резултира смањеним оперативним трошковима, нижим емисијама угљеника и побољшаном општом ефикасношћу.

3. Потпуно заптивање: Нема цурења уља, нема продора влаге, рад без одржавања.

Потпуно запечаћени, заварени дизајн резервоара спречава цурење уља, улазак влаге и контаминацију од прашине или крхотина. Ово елиминише потребу за рутинским одржавањем, обезбеђујући доследне перформансе и радни век од преко 20 година у нормалним условима рада. Валовити резервоар за складиштење такође служи као интегрисани систем за хлађење, који може ефикасно да расипа топлоту и обезбеди потпуно затворено окружење за трансформаторско уље.

4.Сигурност и поузданост: Висока снага кратког споја, ниска бука, одлична термичка стабилност, погодна за оштре спољашње средине (-25°Ц до +40°Ц).

Направљен са високом механичком чврстоћом кратког споја, дистрибутивни трансформатор 10 кВ 500 кВА постављен на стуб је дизајниран да издржи струје квара без деформације или квара. Његов дизајн ниске буке, контролисан испод 55 дБ, обезбеђује минималан утицај на животну средину у стамбеним и урбаним срединама. Одлична термичка стабилност и широк опсег радних температура (-25°Ц до +40°Ц) чине га погодним за различите спољашње услове, укључујући високу влажност, јаку кишу и екстремне температурне флуктуације.

Сценарији примене разводног трансформатора 10кВ 500кВА:

1. Градске и руралне дистрибутивне мреже.

2.Стамбене области, комерцијалне области, мале фабрике.

3. Системи обновљивих извора енергије.
