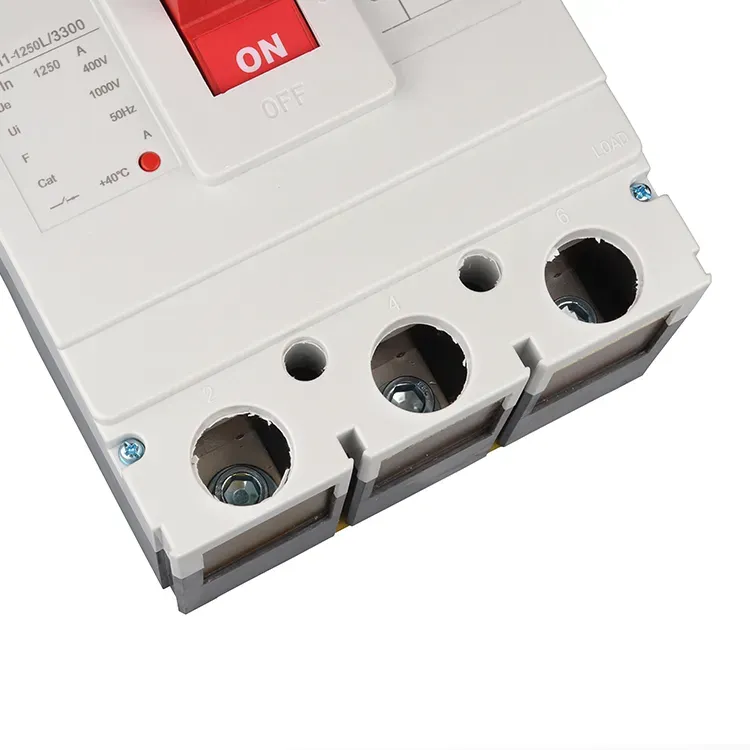

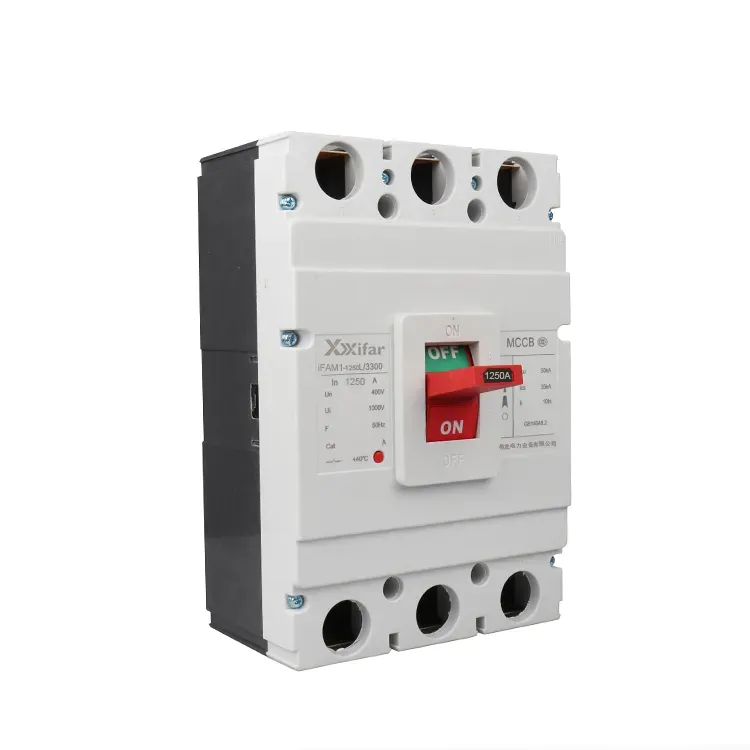

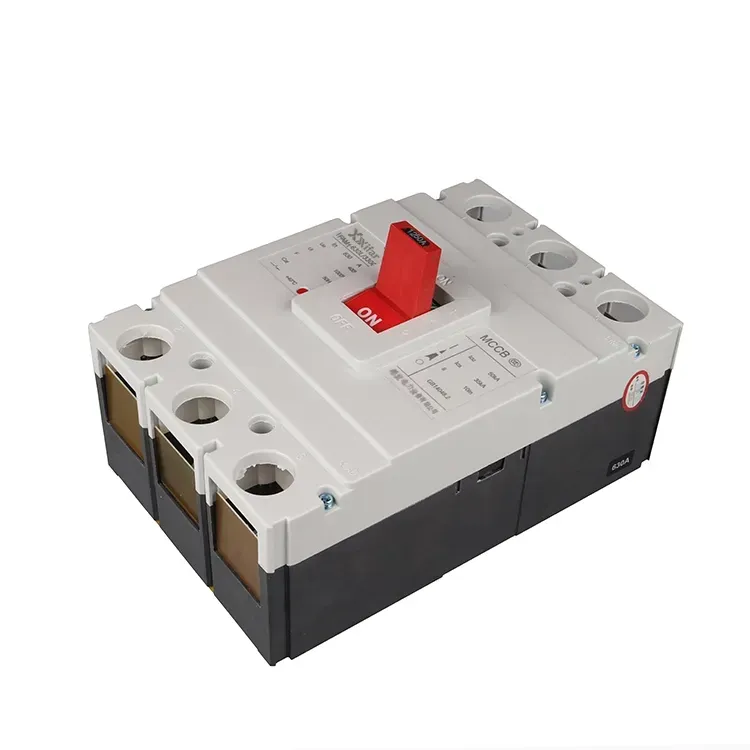

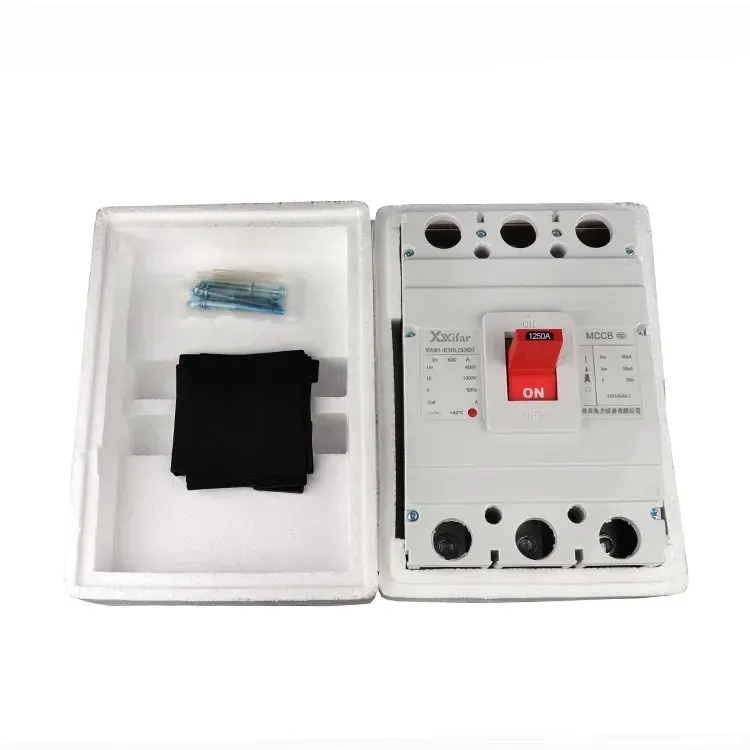

1250 Амп 3 Поле 600 В Мццб прекидач

Да би се постигла брза испорука, Вензхоу КсиФа Елецтриц Повер Екуипмент Цо., Лтд производи редовни модел мццб прекидача за складиштење, као што је 1250 амп 3-полни 600в мццб прекидач. Уопштено говорећи, Вензхоу КсиФа Елецтриц Повер Екуипмент Цо., Лтд би могао да испоручи 1250 амп 3-полне 600В мццб прекидаче у року од 7 дана. Штавише, Вензхоу КсиФа има за циљ да произведе и испоручи сваки 3-полни и 4-полни мццб прекидач у облику кућишта са брзим временом испоруке и солидним квалитетом. Сваки 1250 амп 3-полни 600в мццб прекидач ће проћи серију фабричких тестова како би се осигурало несметано искуство коришћења.

Пошаљи упит

Опис производа

3-полни 600В мццб прекидач од 1250 ампера се углавном састоји од три основна дела, а то су контактни систем, систем за гашење лука и окидачке јединице. Ове окидачке јединице пружају различите заштитне функције, укључујући заштиту од прекомерне струје, заштиту од поднапона, термичку заштиту и окидање шанта. 1250 А 3-полни 600В мццб прекидач затвара се ручно или помоћу моторизованог возача. Једном када су контакти затворени, они се држе у положају помоћу механизма без окидања. Када дође до квара, одговарајућа окидачка јединица активира механизам, отпушта резу и изазива аутоматско активирање 1250 ампера 3-полног 600 В мццб прекидача, чиме се штити коло.

1. Окидачка јединица

Окидач се користи за даљинско управљање. Омогућава отварање кола преко 1250 ампера 3-полног 600В мццб прекидача са удаљености.

2. Окидач преко струје

Ова јединица обезбеђује заштиту од кратких спојева и прекомерне струје. Када струја премаши унапред подешену вредност, електромагнетна сила коју генерише окидач отпушта резу. Покретни контакт се затим брзо одваја под силом опруге, прекидајући струјно коло.

3. Поднапонски окидач

Ова јединица пружа заштиту од губитка напона. Његов калем је директно повезан са напајањем и остаје под напоном у нормалним условима, што омогућава да 1250 ампера 3 полни 600 В мццб прекидач остане затворен. Када се напајање изгуби или напон значајно опадне, магнетна сила слаби и постаје нижа од силе опруге. Опруга затим покреће покретно језгро, отпуштајући резу и узрокујући да се 1250 ампер 3-полни 600 В мццб прекидач искључује.

4. Термо окидач

Када струја преоптерећења тече кроз 3-полни 600в мццб прекидач од 1250 ампера, биметална трака унутар термалне окидачке јединице се загрева због струје. Пошто два метала имају различите коефицијенте експанзије, они се савијају различитим брзинама када се загреју. Ова деформација гура механизам за окидање, узрокујући да се прекидач струјног кола од 1250 ампера од 3 пола МЦЦБ у ливеном кућишту отвара и прекида струјно коло.

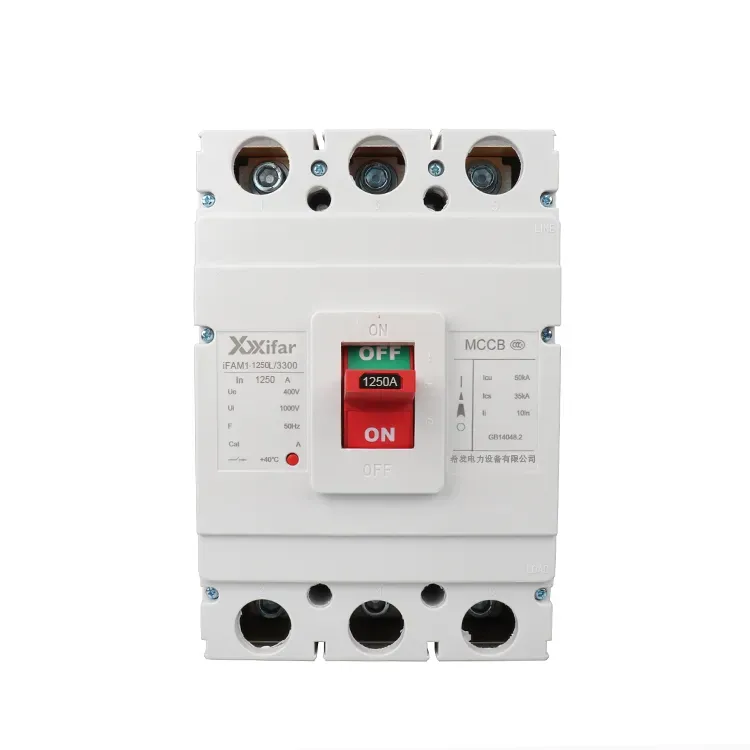

1250 Amp 3 Pole 600v Mccb Circuit Breaker

1250 амп 3-полни 600в мццб параметар прекидача:

Називна струја оквира	1250
Број Пољака	3 поле; 3П; 3 фаза
Називна радна струја	630А; 700А; 800А; 1000А
Фреквенција	60 Хз/50 Хз
Крајњи прекидни капацитет кратког споја	50кА или 70кА
Капацитет прекидања кратког споја услуге	35кА или 50кА
Називни радни напон	660 В; 690 В
Називни напон изолације	1000 В
Механички радни век	10000 пута
Електрични радни век	2000 пута
Удаљеност лука	≤100 мм

Size

Режим производа	Поле	Димензија
Режим производа	Поле	L	Л1	Л2	W	В1	В2	H	Х1
М1-63Л	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
М1-63М	3	136	85	117	78	14	25	98	74
М1-63М	4	136	86	117	102	14	25	98	74
М1-125Л	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
М1-125М	3	150	88.5	133.5	92	17	30.5	105	79
М1-125М	4	150	88.5	133.5	122	17	30.5	105	79
М1-250Л	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
М1-250М	3	165	102	144	107	23	35.5	126	99
М1-250М	4	165	102	144	142	23	35.5	126	99
М1-400	3	257	174	225	150	30	48	153	98
М1-400	4	257	174	225	198	30	48	153	98
М1-630	3	270	185	237	180	44	58	160	104
М1-630	4	270	185	237	240	44	58	160	104
М1-800	3	280	205	243	210	46	70.5	155	110
М1-800	4	280	205	243	280	46	70.5	155	110
М1-1250	3	470	265	330	210	46	70	191	137
М1-1250	4	470	265	330	280	46	70	191	137
М1-1600	3	470	265	330	280	46	70	191	137
