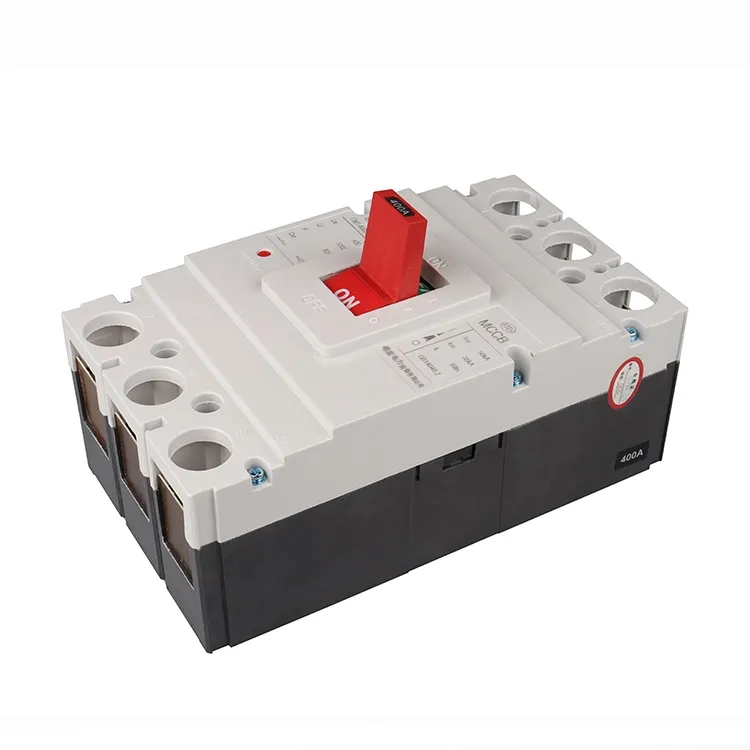

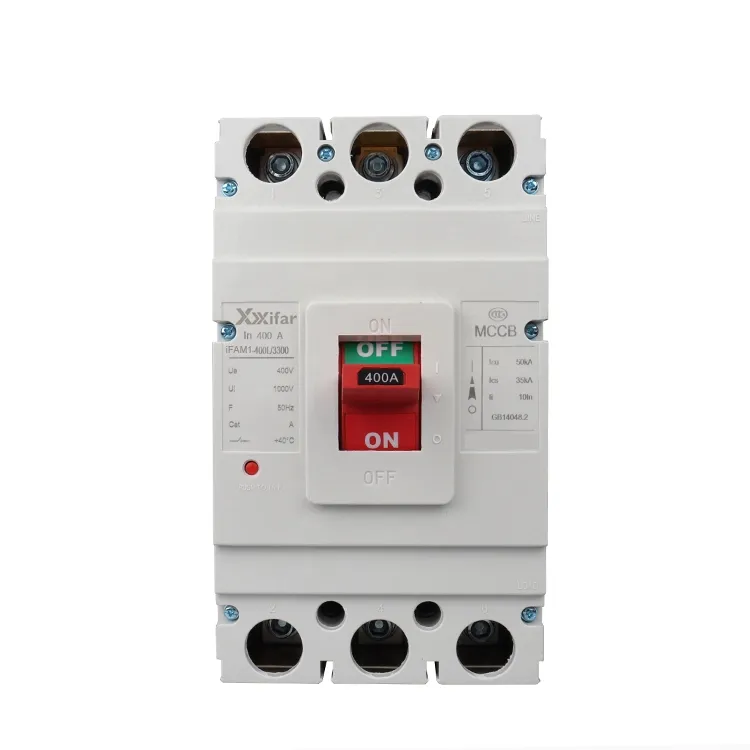

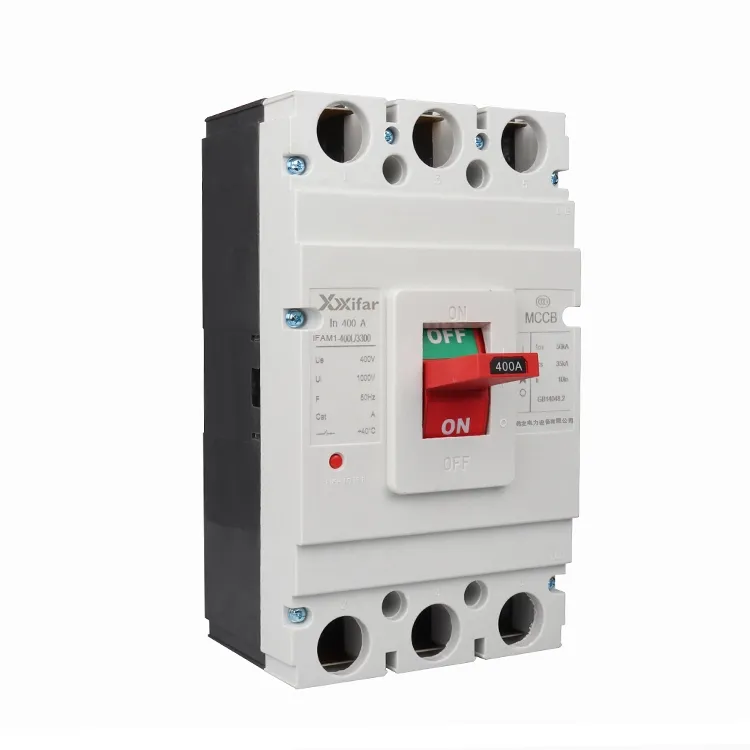

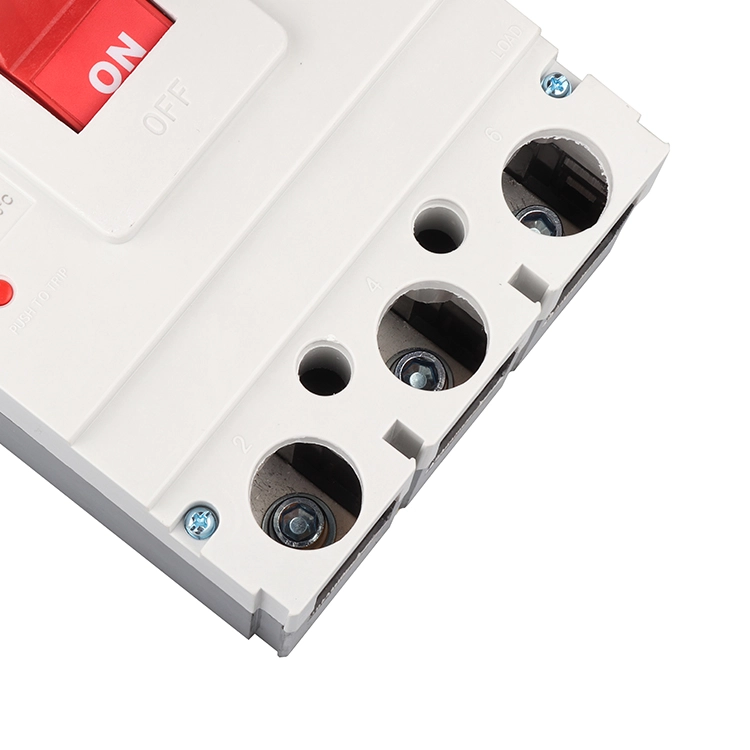

ДЦ 250а 4п Моулдед Цасе Прекидач Мццб у електричном

Дц 250а 4п ливено кућиште прекидача мццб у електричним структурним компонентама:

1. Контакт систем:

Контакт склопа мццб склопа прекидача ДЦ 250а 4п у ливеном кућишту састоји се од покретних и фиксних контаката направљених од легура на бази бакра. Обезбеђује равнотежу између електричне проводљивости и механичке издржљивости. Контакти мццб прекидача ДЦ 250а 4п обликованог кућишта су обично посребрени да би се постигао бољи учинак прекидања. Под номиналним условима, систем може постићи механички век који прелази 20.000 операција.

2. Комора за гашење лука:

Лучна комора прекидача мццб у ливеном кућишту дц 250а 4п опремљена је низом металних плоча за раздвајање лука које деле лук на више мањих лукова да повећавају напон лука и убрзавају гашење. Код модела виших перформанси, технологија магнетног издувавања се примењује на ДЦ 250а 4п прекидачу мццб у ливеном кућишту. Електромагнетна сила покреће лук у отвор за лук да би се омогућило гашење лука у року од приближно 10 мс.

3. Оперативни механизам:

ДЦ 250а 4п прекидач у калупу мццб је опционо опремљен ручним рукохватом и моторизованим драјвером за даљинско управљање. Механизам је дизајниран у складу са ИЕЦ 60947-2 да обезбеди стабилне перформансе у опсегу температуре околине од -20°Ц до +40°Ц.

4. Механизам окидања:

Систем окидања обично комбинује термичку и магнетну заштиту. Термо окидач користи биметалну траку да обезбеди заштиту од преоптерећења, која прати инверзну временску струјну карактеристику. Магнетна окидачка јединица користи електромагнетни механизам са брзим одзивом. Када струја кратког споја достигне унапред подешени праг, до окидања може доћи у року од приближно 5 мс.

5. Уливено изолационо кућиште

Кућиште прекидача мццб у ливеном кућишту дц 250а 4п је направљено од термореактивне пластике ојачане стакленим влакнима, која испуњава УЛ94 В-0 захтеве за отпорност на ватру. Дизајн ДЦ 250а 4п прекидача мццб у ливеном кућишту обично је у складу са заштитом ИП40, која спречава улазак чврстих предмета већих од 1 мм.

ДЦ 250а 4п ливено кућиште прекидач мццб у електричним параметрима:

Кључни технички параметри дц 250а 4п прекидача мццб у ливеном кућишту у електричном:

1. Оцењени крајњи прекидни капацитет кратког споја (Ицу):

Ицу представља максималну струју кратког споја коју ДЦ 250а 4п прекидач у ливеном кућишту може да прекине у екстремним условима. Уобичајене оцене компаније Вензхоу КсиеФа Елецтиц Повер Екуипмент Цо., Лтд укључују 25 кА, 35 кА и 50 кА, тестиране под условима ниског фактора снаге, који је обично 0,2.

2. Процењени сервисни прекидни капацитет кратког споја (Ицс)

Ицс указује на способност прекидача у ливеном кућишту дц 250а 4п да више пута прекида струје квара. МЦЦБ прекидачи у ливеном кућишту у Вензхоу КсиФА Елецтиц Повер Екуипмент Цо., Лтд обично постижу ИЦС од најмање 75% Ицу. Тестирање укључује вишеструке секвенце прекида на одређеним нивоима струје.

3. Тренутни ограничавајући учинак

Захваљујући оптимизованом дизајну контаката и контроли лука, 250а 4п прекидач у ливеном кућишту у Вензхоу КсиФа Елецтиц Повер Екуипмент Цо., Лтд може да ограничи вршну струју кратког споја за приближно 50% до 70%. Ово значајно смањује механичко и топлотно оптерећење система за дистрибуцију електричне енергије.

Класификација карактеристика окидања прекидача у калупу од 250а 4п:

Тип А: 2 до 3 × Ин: погодно за заштиту полупроводника

Тип Б: 3 до 5 × Ин: опште намене, укључујући заштиту особља

Тип Ц: 5 до 10 × Ин: стандардна дистрибутивна кола

Тип Д: 10 до 20 × Ин: индуктивна оптерећења као што су трансформатори

Тип К: 8 до 14 × Ин: наменска заштита мотора
