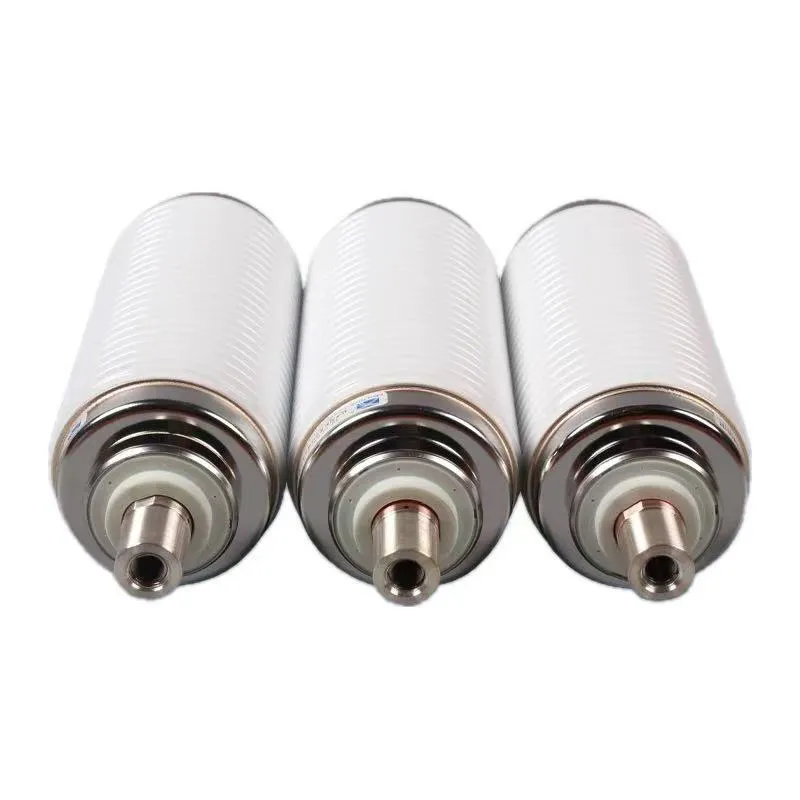

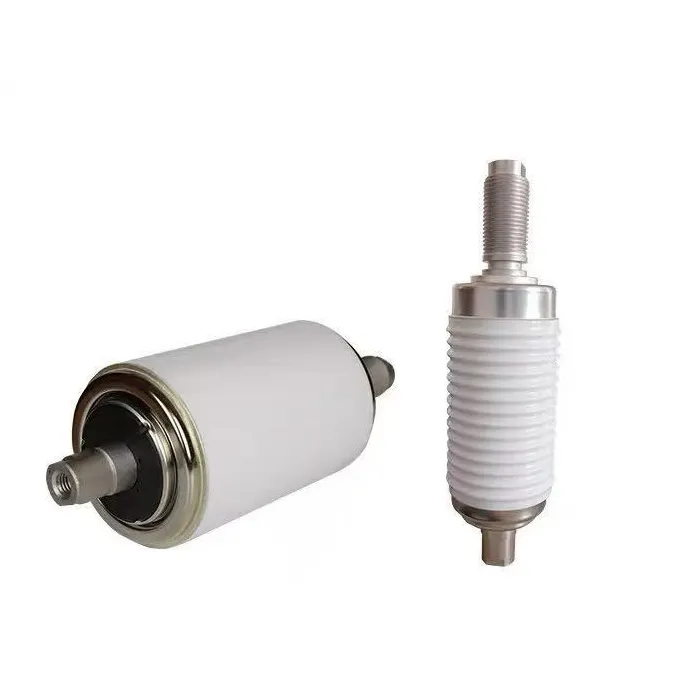

11кв 25ка Вцб Вацуум Боттле Интерруптер

11кв 25ка вцб вакуумски прекидач за боце је основна компонента средњенапонских вакуумских прекидача (ВЦБ), које је дизајнирао Вензхоу Ксифа Елецтриц Повер Екуипмент Цо., Лтд. за 11кВ системе за дистрибуцију електричне енергије са номиналним капацитетом прекидања кратког споја од 25кА. Вензхоу Ксифа Елецтриц Повер Екуипмент Цо., Лтд. је произвођач специјализован за истраживање, производњу, продају и техничке услуге вакуумских прекидача у Кини. 11кв 25ка вцб прекидач вакуумских боца користи ултра-високи вакуум као медиј за гашење и изолацију лука, што омогућава брзо/безбедно отварање кола.

Пошаљи упит

Опис производа

11кв 25ка вцб прекидач вакуумске боце је главна компонента за гашење лука средњенапонских вакуумских прекидача, која се широко користи у 11кВ системима за дистрибуцију електричне енергије. Поседује потпуно затворену керамичку шкољку, са контактима од легуре ЦуЦр50 и високо-вакуумским (≤5×10⁻⁴ Па) медијумом за гашење лука, са компактном структуром, малом тежином и одличним перформансама изолације. Називна струја прекида кратког споја је 25кА, називна струја се креће од 630А до 2000А, а механички век је преко 10.000 операција, задовољавајући ИЕЦ 62271-100 стандарде, погодан за затворене разводне уређаје у индустријским и дистрибутивним сценаријима.

Принцип рада прекидача вакуумске боце 11кв 25ка вцб заснива се на гашењу вакуумског лука: када се затвара, покретни контакт покреће радни механизам да би контактирао статички контакт, формирајући струјни пут. Приликом отварања, контакти се раздвајају да би се створио лук, који се брзо хлади и гаси због ниске густине честица у вакууму, уз тренутни опоравак диелектричне чврстоће. Током рада, систем заштите апсорбује енергију лука како би спречио таложење металне паре, док мехови од нерђајућег челика обезбеђују непропусност током контактног кретања, обезбеђујући стабилан и поуздан рад електроенергетског система.

Тецхницал Параметер	Спецификација
Називни напон (Ун)	11кВ
Називна струја прекида кратког споја (И₅н)	25КА(4с)
Називна струја (Ин)	630А/1250А/1600А/ 2000А
Називна струја кратког споја (Имак)	63КА (врх)
Унутрашњи вакуумски притисак	≤5×10-4 Па
Контакт материјал	ЦуЦр легура (ЦуЦр50)
Мецханицал Лифе	≥10.000 операција
Ниво изолације	АЦ 48кВ/1мин; Импулс муње 85КВ
Цонтацт Гап	9±1 мм

Предности:

Снажан прекидни капацитет: Поуздано прекида струју кратког споја од 25 кА, испуњавајући стандарде ИЕЦ 62271-100.

Брз и стабилан: лук се гаси за милисекунде; нема поновног паљења; брзина опоравка диелектрика је неупоредива.

Дуг животни век и ниско одржавање: ЦуЦр контакти имају мало хабања; механички век ≥10.000 операција; готово без одржавања.

Безбедан и еколошки прихватљив: нема нафте/гаса; нема опасности од експлозије/пожара; лук није изложен; ниска бука и нулто загађење.

Компактан и поуздан: Мала величина, мала тежина, висока прилагодљивост на унутрашње расклопне уређаје; стабилне перформансе у тешким условима.

ФАК

П: Како инсталирати и одржавати 11кв 25ка вцб прекидач вакуумских боца?

О: Прво, инсталирајте вертикално у ВЦБ и осигурајте концентричност са оперативним механизмом.

Друго, избегавајте механички удар и одржавајте чистим / сувим током инсталације.

На крају, није потребно унутрашње одржавање; замените када хабање контакта пређе границу (≤3мм).

Редовно проверавајте изолацију и непропусност; пратите циклусе тестирања произвођача.

П: Да ли је компатибилан са 12кВ енергетским системима?

О: Да, потпуно је компатибилан. Називни напон је 11кВ, који је дизајниран да одговара 12кВ дистрибутивном систему, задовољавајући стварне потребе примене већине средњонапонских сценарија.

П: Који контактни материјал се користи и које су његове предности?

О: Усваја контакте од легуре ЦуЦр50, који имају предности малог хабања, јаке отпорности на лук и дугог века трајања, обезбеђујући стабилне перформансе прекида чак и испод струје кратког споја од 25 кА
