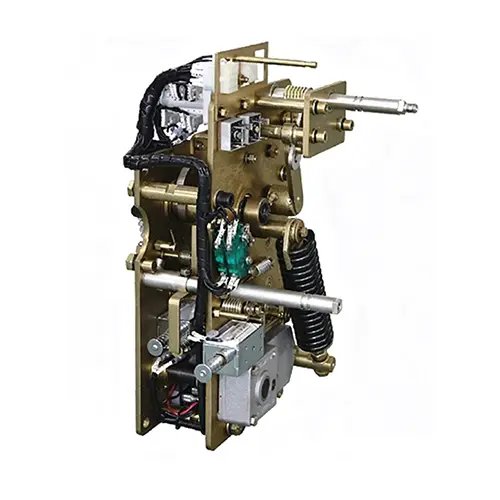

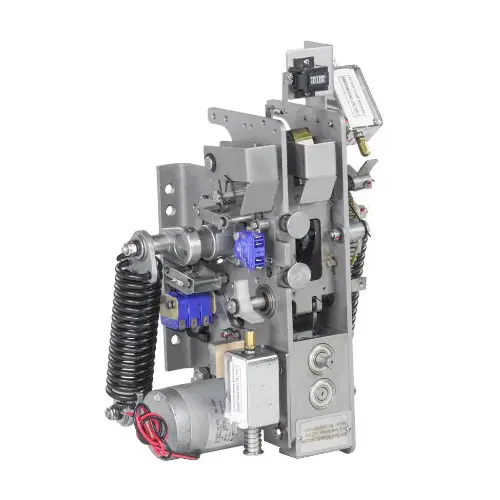

Радни механизам за пуњење опруге вакуумског прекидача

Као високотехнолошко предузеће специјализовано за истраживање, производњу, продају и техничке услуге вакуумских прекидача у Кини, Вензхоу Ксифа Елецтриц Повер Екуипмент Цо., Лтд. механизам рада опружног пуњења вакуумског прекидача стриктно је у складу са домаћим и међународним стандардима, обезбеђујући стабилне перформансе и поуздан квалитет производа, и добио је ауторитативни сертификат о временском отварању и затварању кола. Опремљен је радни механизам опружног пуњења прекидача. Време складиштења енергије је ≤ 15 секунди, а механички животни век може премашити 10.000 пута.

Пошаљи упит

Опис производа

Принцип рада

Основни принцип рада механизма за пуњење опруге вакуумског прекидача лежи у складиштењу, задржавању и ослобађању енергије опруге за брзо и поуздано пребацивање.

Складиштење енергије: Мотор компресује/разтеже опругу за затварање преко зупчаника и зупчаника, претварајући електричну енергију у еластични потенцијал; крајњи прекидачи заустављају мотор када је потпуно напуњен.

Задржавање енергије: Шапци/зачепци закључавају опругу у стању приправности, спремне за активацију.

Ослобађање енергије: На команду, брава се отпушта, а енергија опруге покреће контакте да се затворе (повезују коло) или отворе (гасе лук и прекидају напајање).

Параметерс	Јединице	Тецхницал Параметерс
Излазна енергија затварања	J	85-120
Излазни угао механизма затварања и отварања	o	42-46
Логаритам контакта помоћног прекидача	一	6К6Б
Контактни логаритам путног прекидача	一	2К2Б
Време пуњења мотора	S	<10
Обрађен набијени тренутак	Н ·м	<20
Снага мотора	W	40 (АЦ/ДЦ 220В/110В)
Затварајући отпор електричног магнета (ДЦ)	Ω	130(220В)/33(110В)
Затварајући отпор електричног магнета (АЦ)	Ω	56(220В)/10,3(110В)
Отпор електричног магнета на отварању (ДЦ)	Ω	105(220В)/33(110В)
Отпор електричног магнета (АЦ)	Ω	39(220В)/10,3(110В)
Издржљивост механизма	Тс	10000

предност:

1.Брзо и поуздано: Складиштење енергије на моторни погон се завршава за <10с, са тренутним ослобађањем енергије које обезбеђује прецизно, брзо пребацивање (време отварања <30мс).

2. Двоструки рад: Подржава и електрично и ручно складиштење/активацију енергије, гарантујући рад чак и под нестанком струје.

3. Дуг радни век: Робусна механичка структура пружа до 10.000+ операција, са стабилним перформансама под силама кратког споја.

4. Сигурно и стабилно: Механизми за закључавање спречавају случајно отпуштање, док координирана механичко-електрична контрола обезбеђује нулту грешку у раду.

5. Ниско одржавање: Модуларни дизајн поједностављује замену делова, смањујући време застоја и оперативне трошкове.

Инсталација

● Пре инсталације, проверите изглед и делове да ли има оштећења и потврдите да су модел и параметри конзистентни.

● Поставите механизам чврсто на тело прекидача у складу са монтажним цртежом, обезбеђујући концентричност и чврсту везу.

● Правилно подесите клипњачу, ход и гранични положај да бисте гарантовали стабилно и флексибилно деловање.

● Правилно повежите контролно коло и тестирајте функције ручног складиштења енергије, складиштења електричне енергије, затварања и отварања једну по једну.

Рутинско одржавање

● Редовно проверавајте причвршћиваче како бисте спречили отпуштање и одржавајте механизам чистим и сувим.

● Подмазујте ротирајуће делове и делове који се треју у интервалима да бисте обезбедили несметан рад.

● Проверите стање опруга, намотаја, помоћних прекидача и ожичења на неуобичајено загревање или оштећење.

● Периодично тестирајте перформансе акције како бисте осигурали поуздано отварање и затварање.

● Замените истрошене делове на време и водите комплетну евиденцију одржавања.

Сервис након продаје

● Обезбеђена је бесплатна обука на мрежи / на лицу места, која покрива аспекте као што су инсталација и пуштање у рад, свакодневно одржавање и дијагностика кварова, помажући тиму за рад и одржавање клијента да брзо стекне оперативне вештине.

● У року од 12 месеци од датума прихватања и квалификације опреме на лицу места.Током гарантног периода, основне компоненте које нису оштећене људским факторима (као што су мотор за складиштење енергије, калем за затварање и отварање, опруга, помоћни прекидач, итд.) биће обезбеђене за замену и поправку.
