3-фазни 200 А прекидач без осигурача

Као професионална производња, Вензхоу КсиФа Елецтриц Повер Екуипмент Цо., Лтд стриктно прати систем контроле квалитета за производњу сваке 3 фазе од 200 ампера без осигурача. У радионици 3 фазе од 200 ампера без осигурача, менаџери ће прегледати сваки производни процес који је функционисао несметано како би осигурали брзу испоруку без кашњења. Када је прекидач за искључење готов, потребно је да се подвргне низу фабричких тестова, као што је тест механичког рада да би се проверило глатко и поуздано деловање прекидача и тест отпорности на напон фреквенције напајања на главном колу и изолационим деловима.

Пошаљи упит

Опис производа

Да бисмо боље упознали 3-фазни прекидач за искључивање од 200 ампера без осигурача, могли бисмо увести прекидач за искључење без осигурача из функције у систему напајања. То би могло бити приказано на следећи начин:

1. Изолација напајања: Током инспекције или одржавања електричне опреме, отварањем 3-фазне 200 ампер прекидача без осигурача потпуно одваја опрему која се користи од делова под напоном, стварајући видљиви прекид и осигуравајући безбедност особља.

2. Операције преклапања: У раду електроенергетског система, 3 фазе од 200 ампера без осигурача за искључење раде у координацији са прекидачима за промену радне конфигурације кола—на пример, пренос сабирница или промена путева напајања: омогућавајући флексибилну контролу система.

3. Прављење и прекидање малих струја: 3 фазе од 200 ампера без осигурача за искључење могу директно да повезују или искључују струјна кола мале струје као што су неоптерећени кратки водови, напонски трансформатори и одводники пренапона, без потребе за радом прекидача, чиме се поједностављују рутинске операције.

4. Координација са заштитним уређајима: Када дође до квара, 3-фазни прекидач за искључење од 200 ампера без осигурача изолује оштећени део након што се прекидач активира, спречавајући ширење квара и подржавајући стабилан рад система.

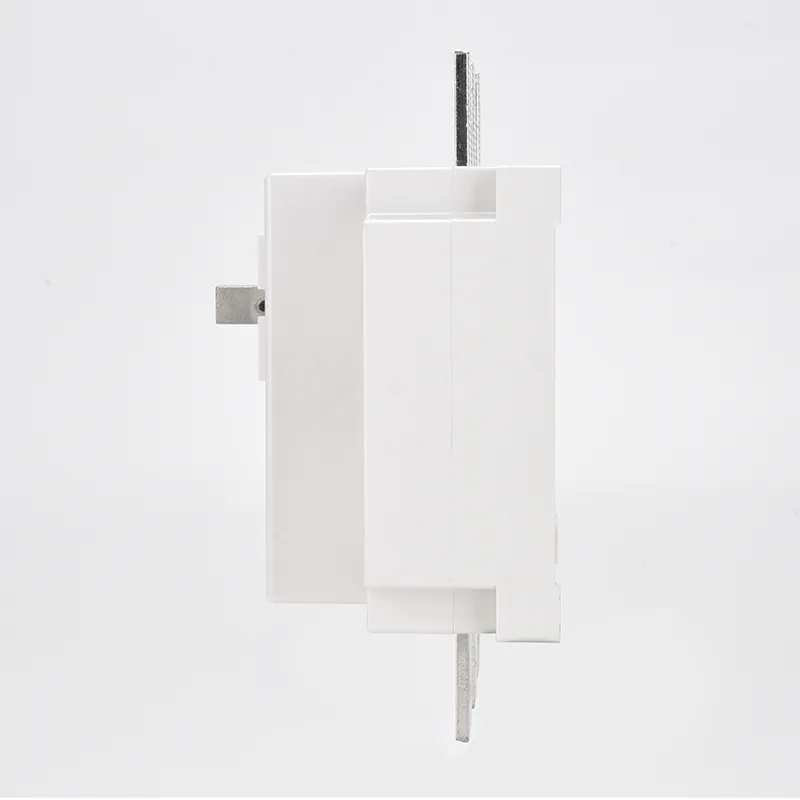

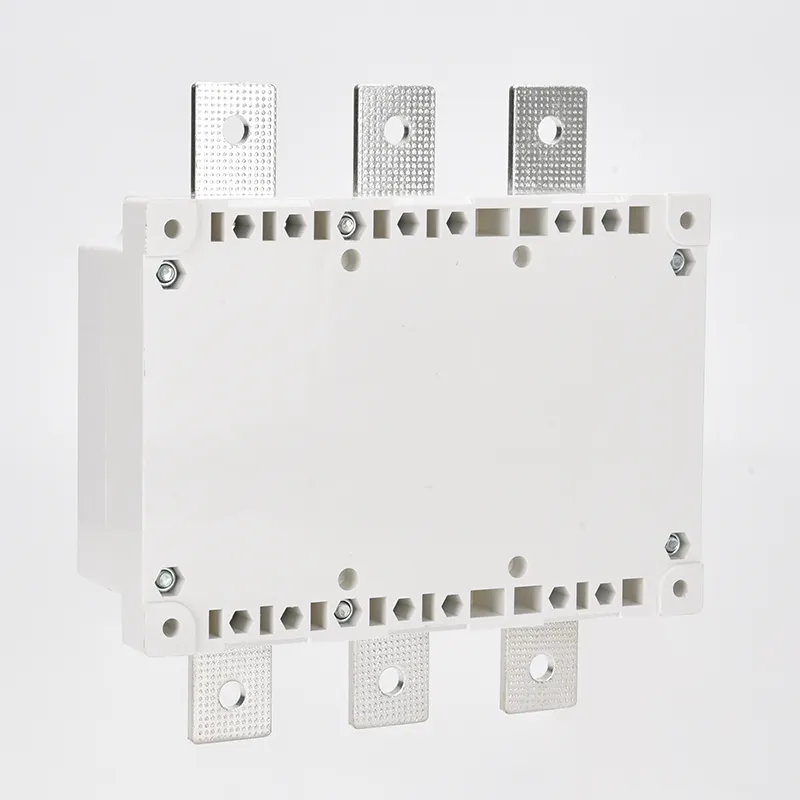

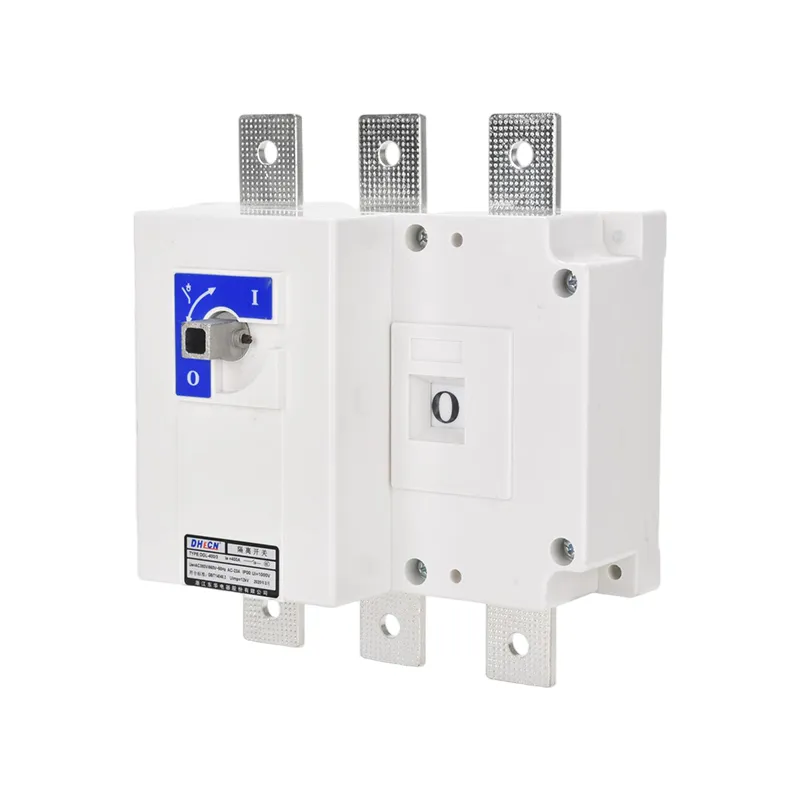

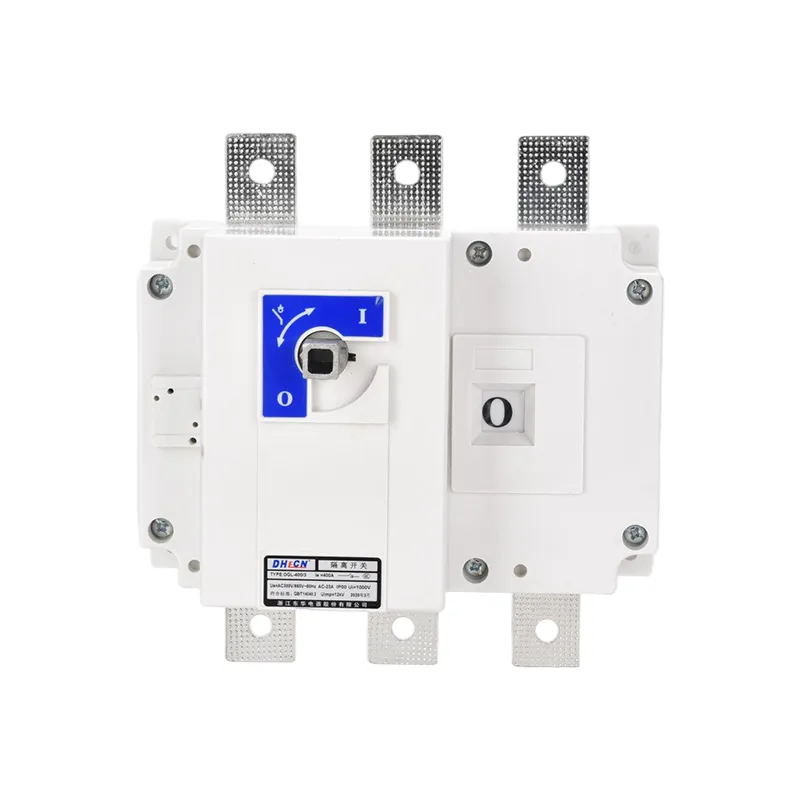

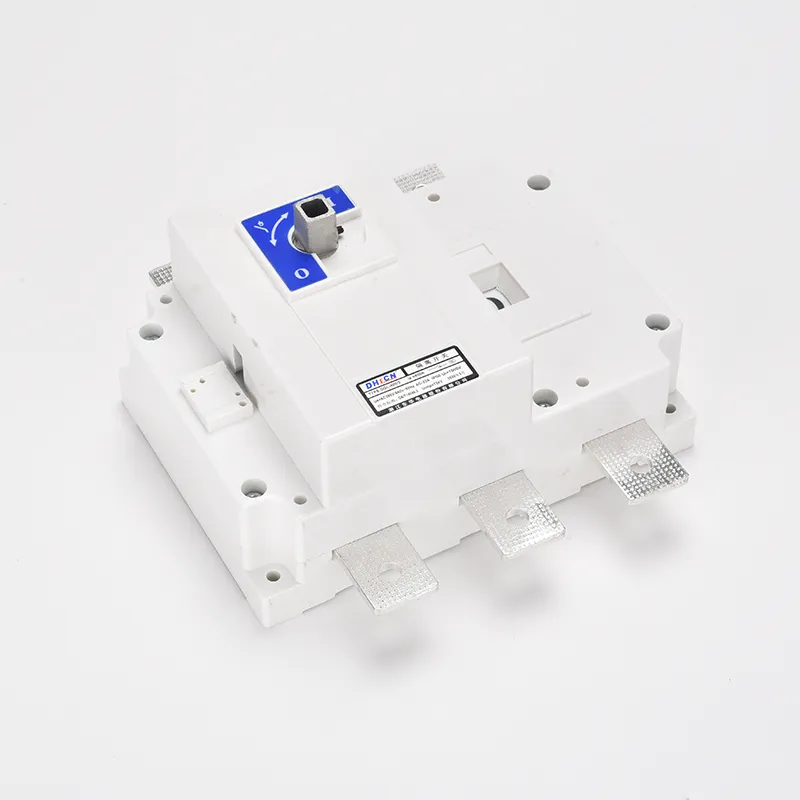

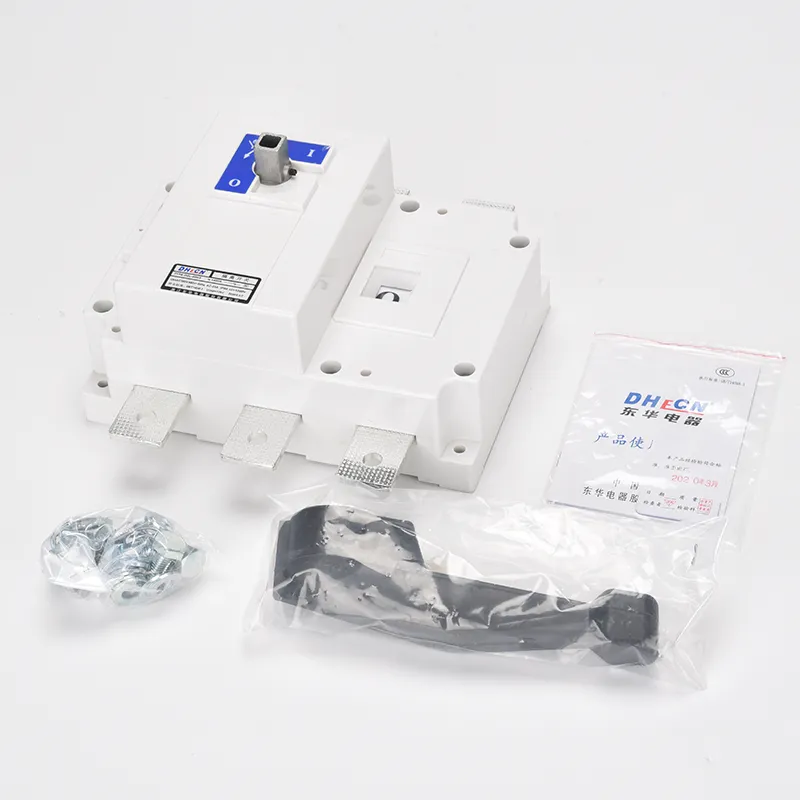

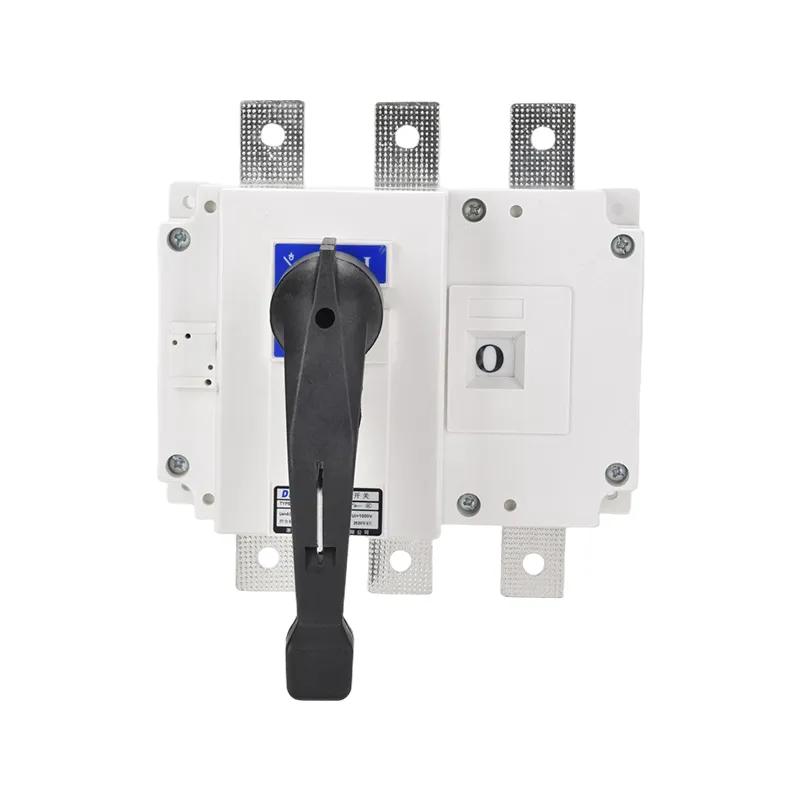

3 Phase 200 Amp Non Fused Disconnect Switch

Параметар производа:

лтх (А)	125А	160А	200А	250А	315А	400А	500А	630А	1000А	1250А	1600А	2000А	2500А	3150А	4000А
Уи(В)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Диелектрична чврстоћа (В)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Уимп (КВ)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Радна струја ле(А)
400В АЦ21Б	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400В АЦ22Б	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400В АЦ23Б	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750В АЦ21Б	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750В АЦ22Б	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750В АЦ23Б	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220В ДЦ21	125	160	200	250	315	400	500	630
220В ДЦ22	125	160	200	250	315	400	400	500
220В ДЦ23	125	125	160	200
440В ДЦ21	100	125	160	200	315	400	400	500
440В ДЦ22	100	125	160	200	315	400	400	500
440В ДЦ23	100	125	160	200
Снага мотора (КВ)
400В	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750В	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
лцв (КА Рмс,0,1С/1,0С)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Израда и прекидни капацитет
лцн(А Рмс) АЦ23Б 400В	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
лцм(А Рмс) АЦ23Б 400В	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
лцм (КА вршна вредност)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Механички век (пута)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Електрични век (пута)
Уе=660В Називна струја ле
ЦОС∮＝0,95 АЦ21Б	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
ЦОС∮＝0,65 АЦ22Б	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
ЦОС∮＝0,35 АЦ23Б	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Тежина (кг)
3 пола	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 пола	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Радни обртни момент (Нм)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

3 Phase 200 Amp Non Fused Disconnect Switch

Тип	Величина оквира и величина за инсталацију
ГЛ-125～630А	A	B	C	D	Д1	E	φЛ	J	Ј1	K	N	P	R	S	T	U	φКс	Y	F	H
125А-160А/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125А-160А/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200А-250А/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200А-250А/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315А-400А/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315А-400А/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500А-630А/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500А-630А/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Тип	Величина
ГЛ-125～630А	I	M	Z	W	Q
125А	55	5.5	85	190	218
160А	55	5.5	85	190	218
200А	55	5.5	85	190	218
250А	55	5.5	85	190	218
315А	60	6.5	130	240	270
400А	60	6.5	130	240	270
500А	60	6.5	130	240	270
630А	60	6.5	130	240	270

Тип	Величина оквира и величина за инсталацију
ГЛ-1000～4000А	A	B	J	Ј1	N	R	S	T	Y
1000-1250А/3	378	312	355	355	186	60	56	8	48
1000-1250А/4	492	312	470	470	248	60	56	8	48
1600А/3	378	338	355	355	186	80	69	8	49
1600А/4	492	338	470	470	248	80	69	10	49
2000-2500А/3	378	455	355	355	186	80	127	10	78.5
2000-2500А/4	492	455	470	470	248	80	127	10	78.5
3150-4000А/3	378	514	355	355	186	120	157	12	78.5
3150-4000А/4	492	514	470	470	248	120	157	12	78.5

Честа питања о производу:

П: Која је примарна функција 3-фазног 200А прекидача за искључење без осигурача?

О: 3-фазни прекидач за искључење од 200А без осигурача пружа средство за ручно изоловање напајања из опреме или кола ради одржавања и безбедности. За разлику од прекидача са осигурачем, он не укључује заштиту од прекомерне струје - једноставно отвара и затвара струјни круг.

П: У којој врсти апликација се типично користи 3-фазни прекидач за прекид од 200А без осигурача?

О: Растављачи без осигурача се обично инсталирају када је прекострујна заштита већ обезбеђена узводним прекидачем или осигурачем. Често се користе као локални изолациони уређаји за ХВАЦ јединице, моторе, алатне машине или разводне плоче.

П: Зашто одабрати снагу од 200 ампера?

О: Ознака од 200А је погодна за системе где максимална континуирана струја оптерећења не прелази 200 ампера. Ова оцена се често користи у средњим комерцијалним и лаким индустријским објектима где струјни кругови или појединачна оптерећења захтевају сигурну изолацију.

П: Које вредности напона су доступне за 3-фазни прекидач за искључење од 200А без осигурача?

О: Већина трофазних 200А растављача без осигурача је оцењена на 600 волти наизменичне струје, при чему су 240В и 480В најчешћи. Увек проверите да ли оцена уређаја одговара или премашује напон система.
