Електрични нисконапонски прекидач растављача

У поређењу са неотопљивим прекидачем за искључење, прекидач електричног нисконапонског прекидача са осигурачем комбинује функције осигурача и прекидача са ножем, што значи да може контролисати искључење и повезивање напајања током нормалног рада и прекинути струју у случају кратког споја и преоптерећења. Вензхоу КсиФа Елецтриц Повер Екуипмент Цо., Лтд је специјализован за производњу електричних нисконапонских прекидача са осигурачима. За производњу чврстог квалитетног прекидача за искључење са осигурачем, компанија усваја висококвалитетни бакар на прекидачу и осигурачу. Кућиште има инкапсулацију од епоксидне смоле која може заштитити унутрашње компоненте од прашине, влаге и спољашњих сила, истовремено осигуравајући сигурност оператера.

Пошаљи упит

Опис производа

Електрични нисконапонски прекидач растављача осигурача, познат и као изолатор типа осигурача, паметно комбинује функције прекидача и осигурача, чинећи га критичном компонентом у нисконапонским дистрибутивним панелима. Његов осигурач је дизајниран да брзо прекине струје квара, обезбеђујући сигурност кола, док је ножни прекидач посебно намењен за рад без оптерећења и не може да прекине струје под напоном током нормалног рада. Ова јединствена комбинација позиционира прекидач за искључење са осигурачем као поузданог чувара заштите кола.

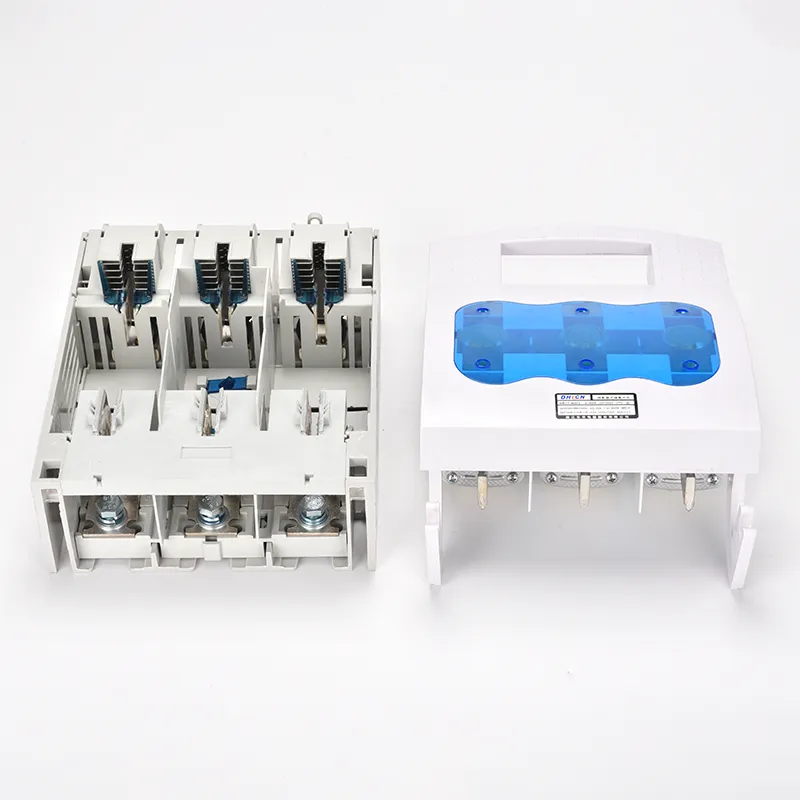

Када је прекидач затворен, механизам ножа, кроз добро дизајниран систем повезивања, обезбеђује чврст контакт између осигурача и сабирнице, омогућавајући несметан проток струје. Насупрот томе, када је потребно искључење, исти једноставан механизам безбедно одваја осигурач од сабирнице под напоном, омогућавајући брзи прекид струјног кола. Овај прецизан механички дизајн је оно што омогућава прекидачу са осигурачем да ради глатко и поуздано док мења стања кола.

Electric Low Voltage Fuse Disconnector Switching

Параметар производа:

Тип осигурача	0			1			2			3
Фреквенција	50Хз			50Хз			50Хз			50Хз
Уе (В)	690	500	400	690	500	400	690	500	400	690	500	400
Уи (В)	800			800			800			800
у (А)	160			250			400			630
Итх (А)	160			250			400			630
Коришћење	АЦ-21Б(690В)			АЦ-21Б(690В)			АЦ-21Б(690В)			АЦ-21Б(690В)
	АЦ-22Б (500В)			АЦ-22Б (500В)			АЦ-22Б (500В)			АЦ-22Б (500В)
	АЦ-23Б(400В)			АЦ-23Б(400В)			АЦ-23Б(400В)			АЦ-23Б(400В)
Макинг Цапацити	725В、240А			725В、375А			725В、600А			725В、945А
	525В、480А			525В、750А			525В、1200А			525В、1890А
	420В、160А			420В、250А			420В、400А			420В、6300А
Бреакинг Цапацити	725В、240А			725В、375А			725В、600А			725В、945А
	525В、480А			525В、750А			525В、1200А			525В、1890А
	420В、1280А			420В、2000А			420В、3200А			420В、5040А
Ицс (кА)	50	100	100	50	100	100	50	100	100	50	100	100
Губитак снаге осигурача (В)	12			23			34			48

Итх (А)	Тип осигурача	У осигурачу (А)
160	0	4、6、10、16、20、25、32、35、40、50、63、80、100、125、160
250	1	80、100、125、160、200、224、250
400	2	125、160、200、224、250、300、315、355、400
630	3	315、355、400、425、500、630

Тип	A	B	C	D	E	F
ХР17-160	106	200	97	60	200	87
ХР17-250	185	247	128	88	221	110
ХР17-400	210	290	145	97	268	125
ХР17-630	256	300	160	112	285	139
ХР17-800	256	300	160	112	285	139

Број режима		Изгледна димензија (мм)				Уградна димензија (мм)
Број режима		A	B	C	D	a	b	фц
ХР17-40	2П	55	116	76	150	25	-	ф6
ХР17-40	3П	76	116	76	150	42	-	ф6
ХР17-63	2П	74	116	76	150	32	-	ф6
ХР17-63	3П	105	116	76	150	62	-	ф6
ХР17-160	2П	75	200	83	205	43	25	ф7
	3П	106	200	83	205	66	25	ф7
	4П	138	200	83	205	100	25	ф7
ХР17-250	2П	128	247	110	195	72	50	ф11
	3П	185	247	110	195	114	50	ф11
	4П	242	247	110	195	172	50	ф11
ХР17-400	2П	145	290	145	340	80	50	ф11
	3П	210	290	145	340	130	50	ф11
	4П	276	290	145	340	195	50	ф11
ХР17-630 ХР17-800	2П	175	300	145	360	90	50	ф11
	3П	256	300	145	360	162	50	ф11
	4П	340	300	145	360	243	50	ф11

Честа питања о производу:

П: Шта је електрични нисконапонски прекидач растављача?

О: Електрични нисконапонски прекидач растављача са осигурачем је електрични уређај који комбинује заштитну функцију осигурача са способношћу прекидача прекидача. Обезбеђује сигурну изолацију за одржавање и прекида струје квара ради заштите кола и опреме.

П: Може ли електрични нисконапонски прекидач растављача осигурача да искључи струју под напоном?

О: Не. Прекидач ножа у прекидачу за растављање осигурачем је дизајниран да ради само када је коло без струје оптерећења. Никада не би требало да се користи за прекид нормалних радних струја. Осигурач ће, међутим, радити аутоматски у условима квара.

П: Које су главне примене прекидача електричних нисконапонских осигурача?

О: Електрични нисконапонски прекидач растављача са осигурачима се обично користи у нисконапонским дистрибутивним панелима, центрима за контролу мотора, системима за климатизацију и климатизацију и индустријским машинама. Они обезбеђују и сигурносну изолацију и заштиту од прекомерне струје у овим системима.
