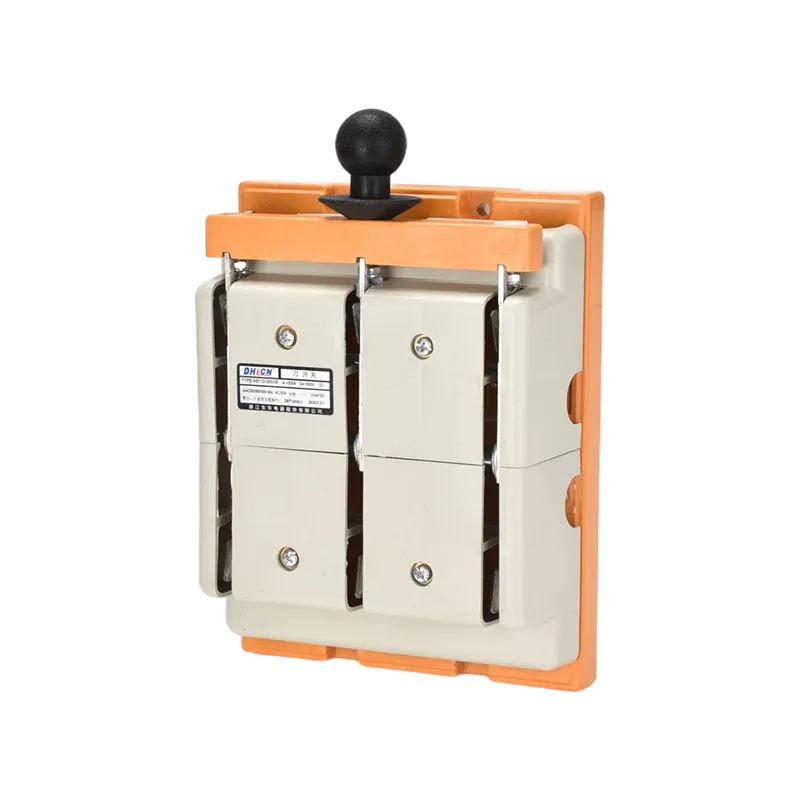

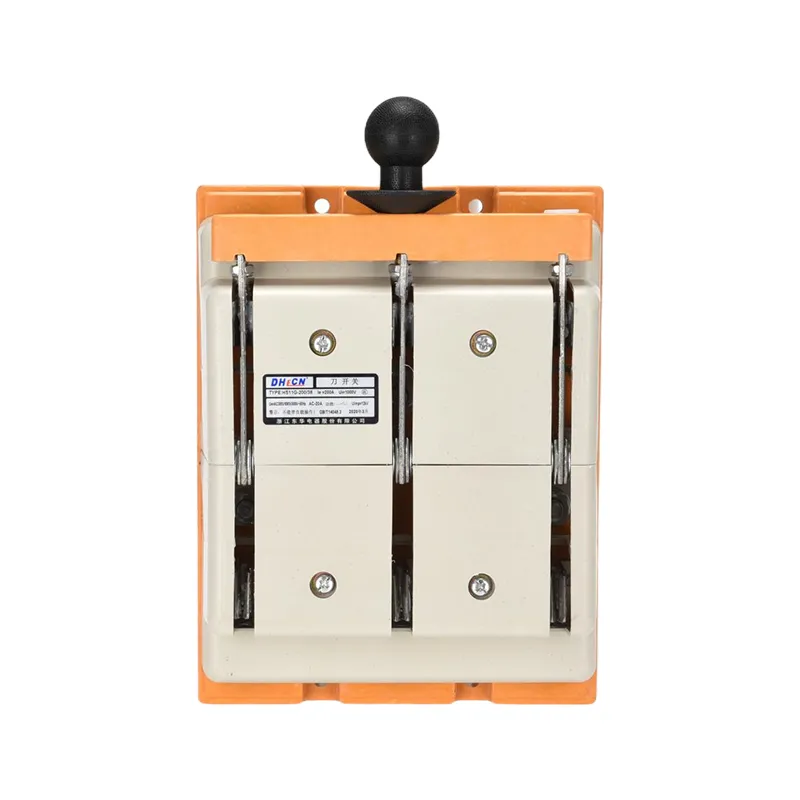

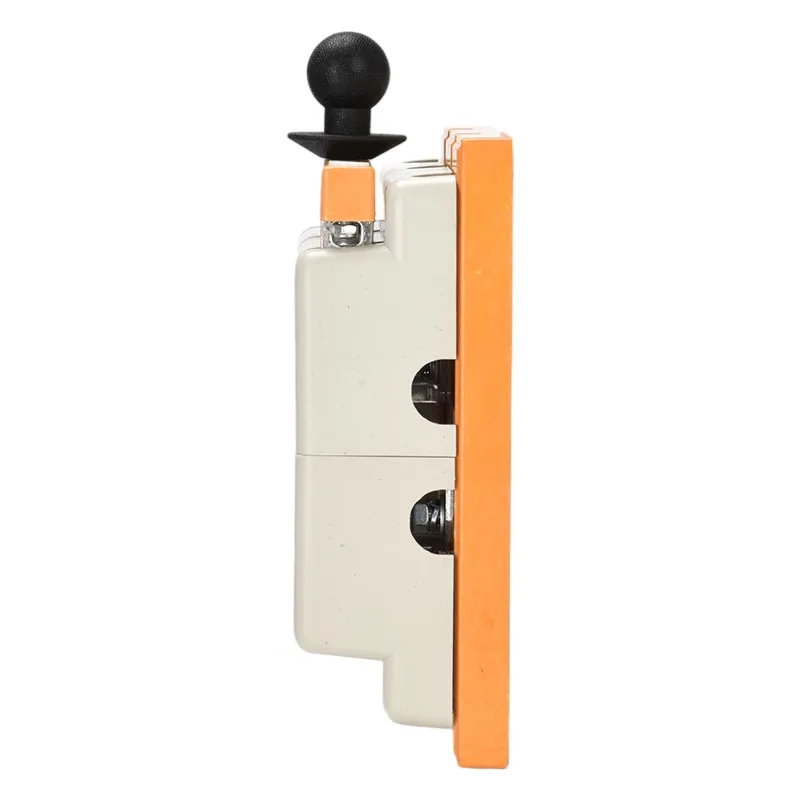

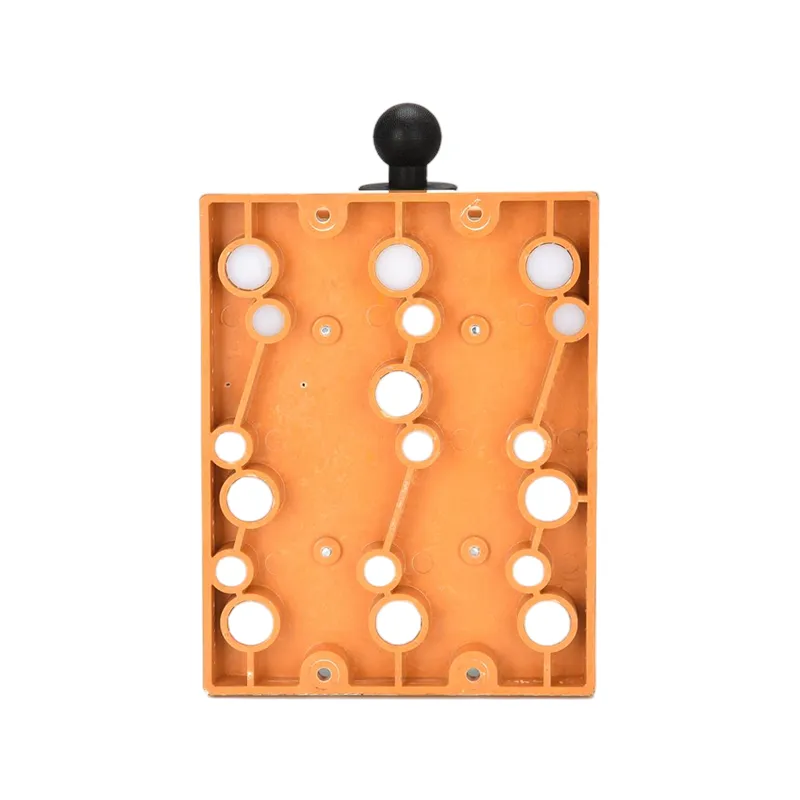

480В 400 А 3-фазни прекидач за искључивање

Вензхоу КсиФа Елецтриц Повер Екуипмент Цо., Лтд је стручна фабрика за производњу 480в 400 амп 3-фазног прекидача. Да би се гарантовало кратко време испоруке без одлагања, Вензхоу КсиФа Елецтриц Повер Екуипмент Цо., Лтд има инвентар 400 амп трофазног прекидача за искључивање у складишту. Наруџбине великог обима треба да се припреме од 7 до 15 радних дана од дате поруџбине. У међувремену, Вензхоу КсиФа Елецтриц Повер Екуипмент Цо., Лтд би могао да прилагоди трофазни прекидач од 400 ампера према захтевима клијената као што су ниво напона, окружење коришћења итд.

Пошаљи упит

Опис производа

480в 400 амп 3-фазни прекидач за искључивање ће носити трофазну наизменичну струју од 400 ампера у положају затварања. Има једноставан и компактан дизајн на структури која се широко примењује у компактним подстаницама и електричним панелима. Главна карактеристика 480в 400 амп 3-фазног прекидача је да нема могућности гашења лука и рада без оптерећења.

480в 400 амп 3-фазни прекидач за искључење обезбеђује видљиво и поуздано искључење како би се осигурала заштита оператера током одржавања. Функција 480в 400 амп 3-фазни прекидач за искључивање је да искључи струју у окружењу без оптерећења. Односно, 480в 400 амп 3-фазни прекидач за искључивање ће се затворити пре прекидача и искључити се након прекидача у систему за дистрибуцију електричне енергије.

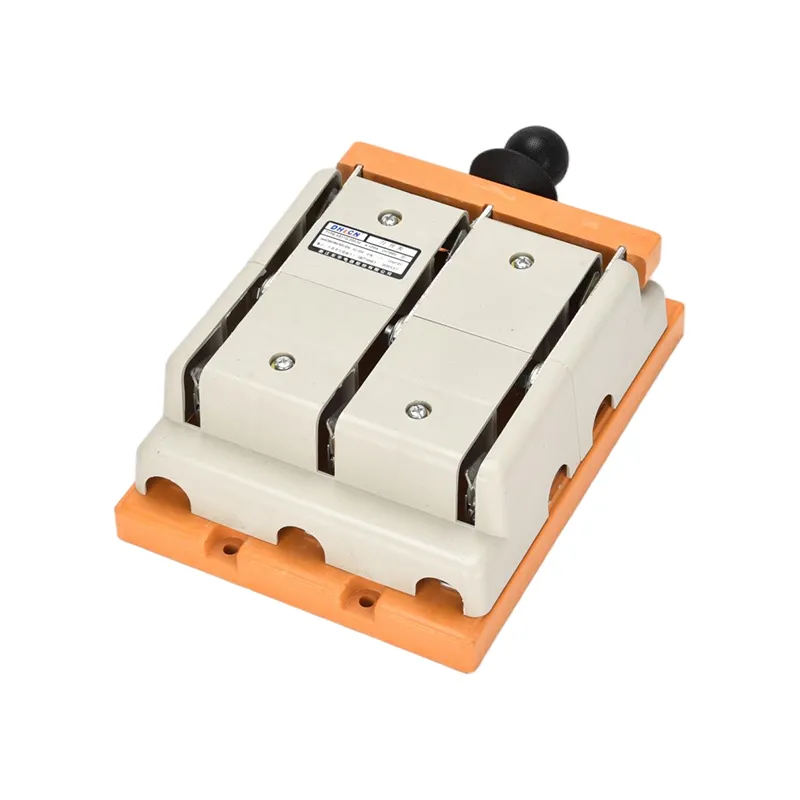

480v 400 Amp 3 Phase Disconnect Switch

Производни параметар:

лтх (А)	125А	160А	200А	250А	315А	400А	500А	630А	1000А	1250А	1600А	2000А	2500А	3150А	4000А
Уи(В)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Диелектрична чврстоћа (В)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Уимп (КВ)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Радна струја ле(А)
400В АЦ21Б	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400В АЦ22Б	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400В АЦ23Б	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750В АЦ21Б	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750В АЦ22Б	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750В АЦ23Б	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220В ДЦ21	125	160	200	250	315	400	500	630
220В ДЦ22	125	160	200	250	315	400	400	500
220В ДЦ23	125	125	160	200
440В ДЦ21	100	125	160	200	315	400	400	500
440В ДЦ22	100	125	160	200	315	400	400	500
440В ДЦ23	100	125	160	200
Снага мотора (КВ)
400В	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750В	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
лцв (КА Рмс,0,1С/1,0С)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Израда и прекидни капацитет
лцн(А Рмс) АЦ23Б 400В	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
лцм(А Рмс) АЦ23Б 400В	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
лцм (КА вршна вредност)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Механички век (пута)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Електрични век (пута)
Уе=660В Називна струја ле
ЦОС∮＝0,95 АЦ21Б	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
ЦОС∮＝0,65 АЦ22Б	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
ЦОС∮＝0,35 АЦ23Б	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Тежина (кг)
3 пола	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 пола	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Радни обртни момент (Нм)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

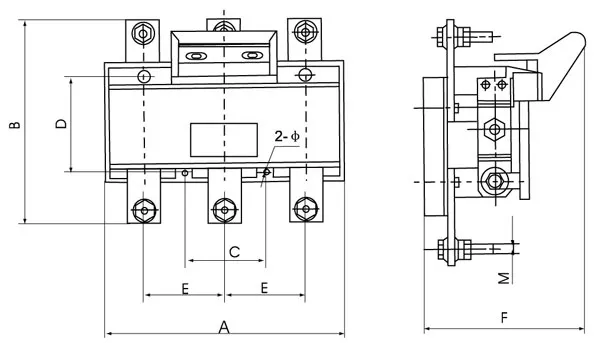

Тип предњег вринга

Називна струја (А)	Величина оквира (мм)					Величина уградње (мм)
Називна струја (А)	A	B	E	F	M	C	D	φ
200	190	170	70	155	М8	70	140	φ7
400	220	220	80	170	М12	80	190	φ7
630	270	300	100	170	М16	100	140	φ9
1000	320	320	120	195	2-М12	120	140	φ10
1600	360	360	130	215	4-М12	130	140	φ11

480v 400 Amp 3 Phase Disconnect Switch

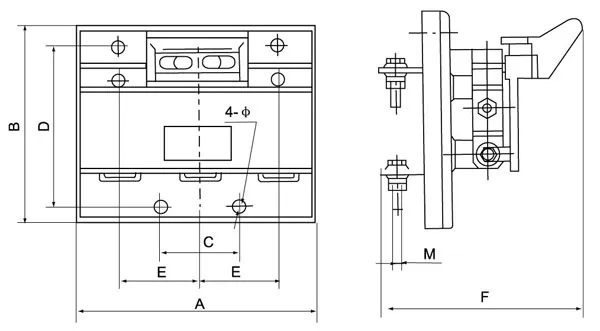

Раре Вринг Типе

Називна струја (А)	Величина оквира (мм)					Величина уградње (мм)
Називна струја (А)	A	B	E	F	M	C	D	φ
200	190	170	70	205	М8	70	160	φ7
400	220	220	80	220	М12	80	190	φ7
630	270	300	100	220	М16	100	220	φ9
1000	340	310	120	300	2-М12	120	260	φ10
1600	380	340	130	300	4-М12	130	300	φ11

Честа питања о производњи:

П: Која је главна сврха 480в 400 амп трофазног прекидача?

О: 480в 400 амп 3-фазни прекидач за искључивање пружа безбедан начин да се изолује напајање пре сервисирања електричне опреме. На 480 волти и 400 ампера, овај тип прекидача се обично користи у комерцијалним и индустријским апликацијама за смањење напајања мотора, ХВАЦ система, машина или дистрибутивних панела.

П: Како да знам да ли је 400 ампера права оцена за моју апликацију?

О: Требало би да димензионирате прекидач на основу максималне струје коју ваш систем захтева. Прекидач од 400А је погодан када је прикључено оптерећење или панел дизајниран да поднесе струје до 400 ампера. Увек проверите и захтеве за континуирану радну струју и захтеве за називне вредности кратког споја пре избора.

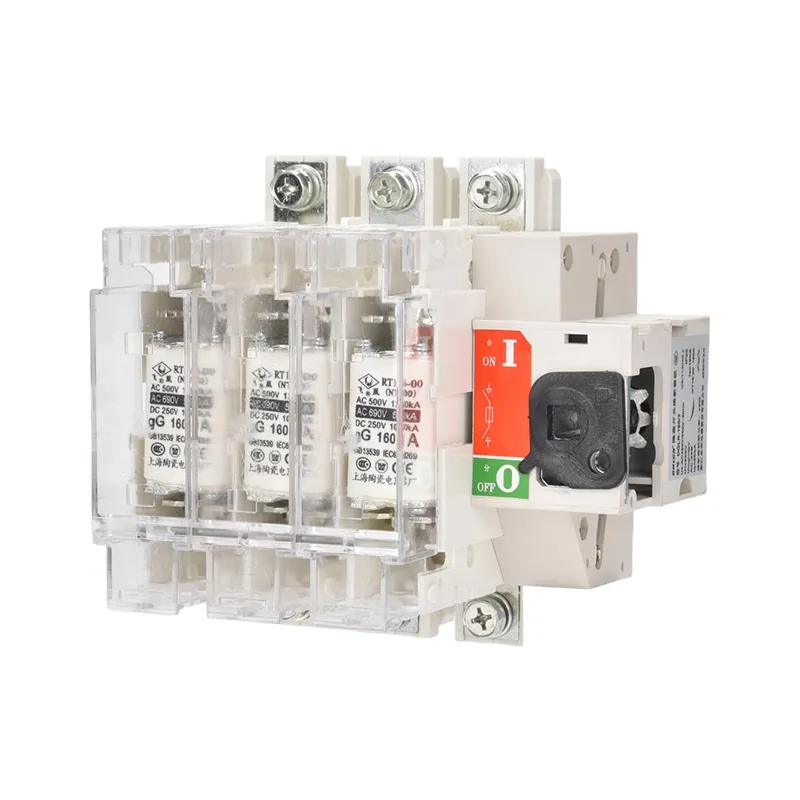

П: Која је разлика између топивих и неотопљивих прекидача?

О: Топљиви: Укључује осигураче за заштиту од прекомерне струје. Ово обезбеђује и средство за искључивање и заштиту кола.

Нетопљиви: Само изолује напајање, али не пружа заштиту. Изаберите топљиви ако вам је потребна уграђена заштита; нетопљиви ако заштитом већ управљају узводни прекидачи.
