Трансформатор са језгром од аморфне легуре 33кв 2,5 Мва уроњен у уље

Да би се задовољила потражња корисника за висококвалитетном струјом са малим губицима, Вензхоу КсиФа Елецтриц Повер Екуипмент Цо., Лтд је произвела и произвела 33кв 2,5 мва трансформатор са језгром од аморфне легуре. Направљен је од зеленог и штедљивог аморфног материјала од легуре. Када се ради под малим оптерећењем или без оптерећења током дужег временског периода, годишње уштеде у трошковима електричне енергије су значајне. Обично се виши почетни трошкови куповине могу надокнадити кроз уштеде електричне енергије у року од 3 до 5 година.

Пошаљи упит

Опис производа

Језгро трансформатора са језгром од аморфне легуре 33кв 2,5 мва направљено је од намотаја затворене петље од трака од аморфне легуре на бази гвожђа. Интегрисана структура без ламинираних ваздушних празнина значајно смањује хистерезу и губитке на вртложне струје. У поређењу са традиционалним језгрима од силицијумског челика, губитак без оптерећења је знатно смањен. The core column and yoke are bonded together by epoxy glass adhesive, making the overall rigidity stronger and effectively suppressing operating vibration and noise.

Намотаји трансформатора 33кв 2,5 мва са језгром од аморфне легуре користе бакарне проводнике високе чистоће и комбиновани су са вишеслојним поступком изолационог премаза погодним за услове високог напона. У комбинацији са побољшаном спиралном и континуалном структуром намотаја, равномерно распоређује електрично поље намотаја, што побољшава толеранцију изолације и отпорност на деформације. Високонапонска страна 33кв 2,5 мва уљног трансформатора од аморфне легуре са језгром опремљена је зупчаницима за регулацију напона без побуде ±2×2,5%, који се могу прецизно прилагодити захтевима регулације флуктуација напона мреже.

Кутија се формира интегралним заваривањем валовитих челичних плоча. Relying on the adaptive heat exchange structure of the corrugated shell, it can achieve efficient natural circulation cooling of insulating oil without the need for an external heat dissipation device, suitable for long term continuous operation. The 33kv 2.5 mva oil immersed amorphous alloy core transformer is filled with environmentally friendly mineral insulating oil in accordance with IEC 296 standards, which combines excellent thermal conductivity and insulation performance, effectively isolating internal live components and avoiding insulation breakdown risks.

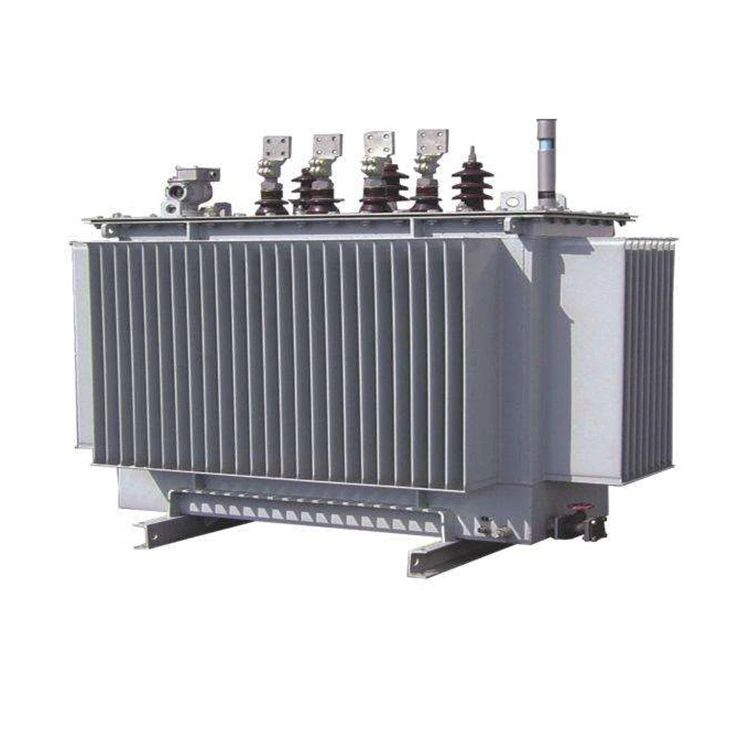

33kv 2 5 Mva Oil Immersed Amorphous Alloy Core Transformer

Технички параметар:

Назив производа	33кв 2,5 мва трансформатор са језгром од аморфне легуре уроњен у уље
Називна фреквенција	50 Хз / 60 Хз (прилагодљиво)
Висок напон (ХВ)	33 кВ
ХВ Тап Ранге	±2×2,5% или ±5%
Низак напон (ЛВ)	0,4 кВ (400 В); Прилагођено: 415В, 433В, 480В
Цоннецтион Гроуп	Дин11 (стандард); Иин0 опционо
Тип хлађења	ОНАН
Класа изолације	Класа А
Ниво изолације	ХВ: ЛИ170АЦ70 / ЛВ: ЛИ10АЦ3
П0	≤ 1080 В
Пк@75℃	≤ 16800 В
Импеданса кратког споја	6,5 % ; Опционо: 6% / 7% / 8%
Нема оптерећења	≤ 0,45 %

Кључне карактеристике:

1. Ултра уштеда енергије: Користећи језгра од аморфне легуре, губитак без оптерећења је смањен за приближно 70% до 80% у поређењу са традиционалним трансформаторима од силиконског челичног лима типа С9/С11. 33кв 2,5 мва трансформатор са језгром од аморфне легуре уроњен у уље је посебно погодан за дуготрајан рад у руралним електроенергетским мрежама и индустријама где оптерећење није увек у пуном капацитету.

2. Потпуно затворено без одржавања: Резервоар за уље има потпуно запечаћену структуру како би се спречило да уље дође у контакт са ваздухом, избегавајући да се изолационо уље навлажи и стари. 33кв 2,5 мва трансформатор са језгром од аморфне легуре уроњен у уље може постићи животни век без одржавања од 50 година и погодан је за оштре спољашње средине.

3. Висока поузданост: Нисконапонски намотај је намотан бакарном фолијом, док је високонапонски намотај намотан бакарном жицом. Са јаком отпорношћу на кратак спој и отпорношћу на ударе грома, структура је компактна,
