Сцбх15 аморфна легура 11кв 50ква трансформатор сувог типа

сцбх15 аморфна легура 11кв 50ква трансформатор сувог типа је специјално дизајниран електрични трансформатор компаније Вензхоу КсиФа Елецтриц Повер Екуипмент Цо., Лтд. Користећи аморфну легуру као основни материјал, нуди значајне предности у погледу енергетске ефикасности и перформанси у поређењу са традиционалним материјалима од силицијумског челика. Губитак магнетне хистерезе ове немагнетне легуре је изузетно низак, отприлике 70% до 80% нижи него код традиционалних језгара од силицијумског челика. Штавише, губитак без оптерећења овог трансформатора је мањи него код трансформатора типа СЦБ10. Дакле, трансформатор сувог типа сцбх15 од аморфне легуре 11кв 50ква има већу ефикасност, сигурност и поузданост.

Пошаљи упит

Опис производа

"СЦБХ15" је назван према националним стандардима за трансформаторе. Свако слово и број представљају одређену техничку карактеристику. На пример, „С“ означава три фазе и примењује се на трофазне системе напајања наизменичном струјом; „Ц“ представља тип ливеног од смоле, што указује да је калем изолован епоксидном смолом и да припада трансформатору сувог типа; „Х“ представља језгро од аморфне легуре, што је главна карактеристика за уштеду енергије овог модела. Користи аморфне легиране материјале уместо традиционалних лимова од силицијумског челика; „15“ означава код нивоа перформанси или секвенцу дизајна, што одражава да је ниво губитка ове серије производа у складу са релевантним стандардима. Што је већи број, то је енергетски ефикаснији.

Трансформатор сувог типа сцбх15 од аморфне легуре 11кв 50ква прихвата трофазну структуру пет стубова, а језгро је заштићено структуром оквира. Производ карактерише низак пораст температуре и снажна дисипација топлоте. У условима ваздушног хлађења, може да издржи 150% номиналног оптерећења. Комплетан систем заштите контроле температуре је усвојен да обезбеди поуздану гаранцију за безбедан рад трансформатора. Дакле, отпор кратког споја је веома јак.

Да би се обезбедила боља заштита материјала језгра и намотаја сцбх15 аморфне легуре 11кв 50ква трансформатора сувог типа и да би се ефикасно спречила корозија и одвајање, језгро од аморфне легуре је потпуно обавијено смолом и силиконским гелом отпорним на високе температуре. У међувремену, усвајањем посебних материјала за побољшање структуре језгра и завојнице може се у великој мери смањити бука током процеса рада.

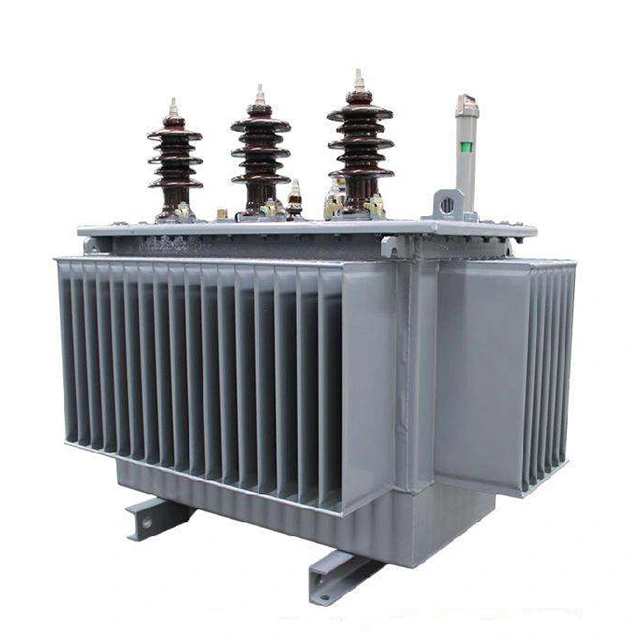

Scbh15 Amorphous Alloy 11kv 50kva Dry Type Transformer

Технички параметар:

Назив ставке	сцбх15 аморфна легура 11кв 50ква трансформатор сувог типа
Бочни називни напон високог напона	11 кВ
Бочни називни напон ниског напона	0,4 кВ (400 В)
Додирните Опсег	±5% или ±2×2,5% (искључена променљива кола)
Вецтор Гроуп	Дин11
Називна фреквенција	50 Хз
Празан губитак	≤ 90 В
Лоад Лосс	≤ 1000 В
Нема оптерећења	≤ 1,4 %
Импеданса кратког споја	4,0 %
Класа изолације	Класа Ф (155°Ц) или класа Х (180°Ц)

П: За овај трансформатор сувог типа сцбх15 од аморфне легуре 11кв 50ква, у поређењу са обичним трансформаторима сувог типа од силиконског челичног лима истог капацитета и нивоа напона (као што је СЦБ12 или СЦБ14), колико је већа цена куповине? Колико дуго ће уштеђени трошак електричне енергије моћи да поврати инвестицију?

О: Основна предност трансформатора сувог типа сцбх15 од аморфне легуре 11кв 50ква је у томе што је њихов губитак без оптерећења изузетно низак (око 70% нижи него код лимова од силицијумског челика). Међутим, цена сировина и производње за ове трансформаторе је већа. За трансформаторе са капацитетом од 50кВА или мање, корисници су највише забринути за иницијални трошак инвестиције и период поврата инвестиције приликом избора.

Набавна цена трансформатора сувог типа СЦБХ15 од аморфне легуре 11кв 50ква обично је за 3.000 до 5.000 ЈПИ виша од оне за СЦБ12. Губитак без оптерећења вашег СЦБХ15 трансформатора је приближно 90 В; док је губитак без оптерећења типичног трансформатора од силиконског челичног лима СЦБ12 око 210В.

Прорачуном (0,210кВ - 0,090кВ) × 8760 сати/годишње ≈ 1051 кВх. Процена индустријске цене електричне енергије од ¥0,8 по кВх, годишњи трошак је приближно 840 јуана. Дакле, период поврата инвестиције је око 4 до 6 година. Ако трансформатор сувог типа сцбх15 од аморфне легуре 11кв 50ква, ради на ниском или без оптерећења дуго времена, као што је ноћу или током празника, период поврата ће бити краћи, а предности аморфне легуре ће бити очигледније; ако дуго ради при пуном оптерећењу, предности ће бити маскиране губитком оптерећења и период отплате ће бити дужи.
