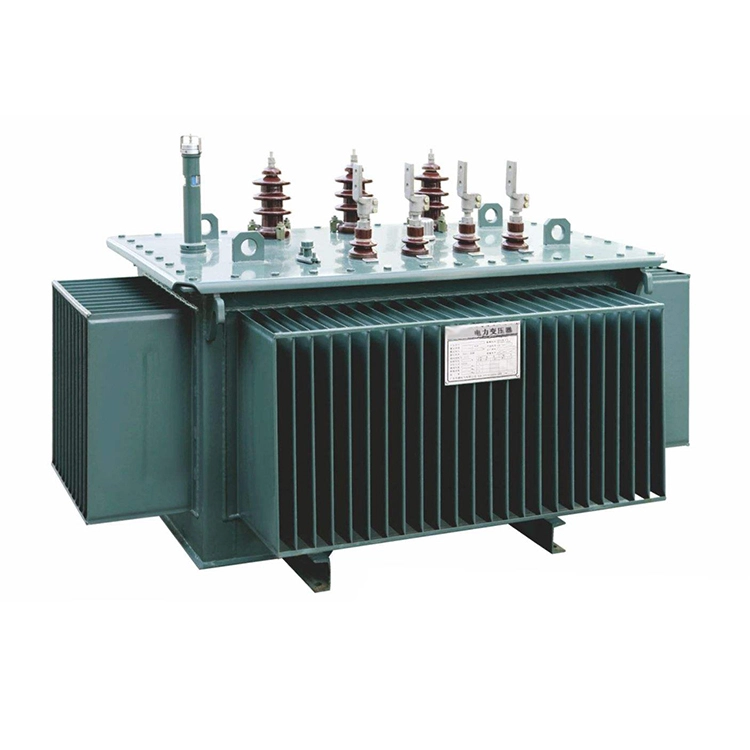

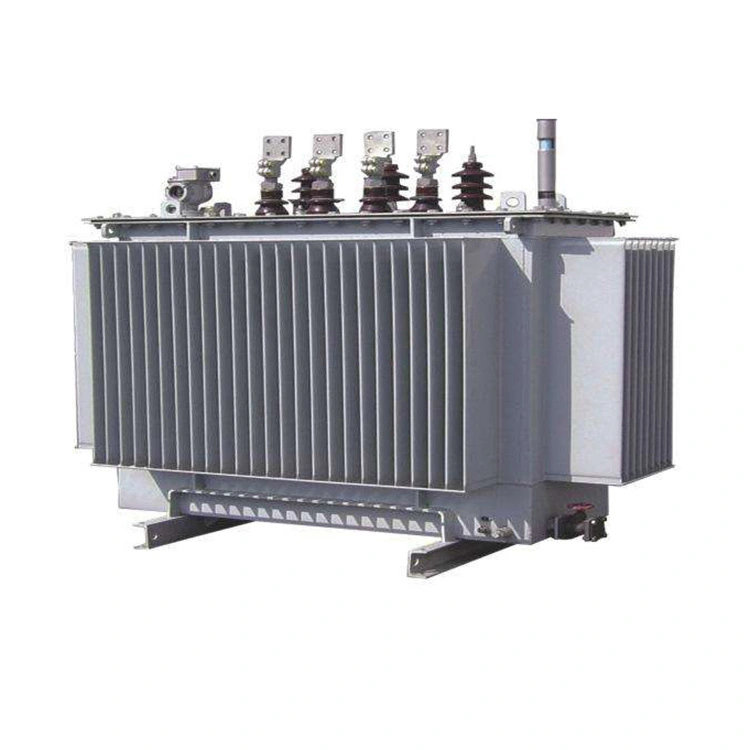

800ква аморфне легуре уроњени трансформатор

Трансформатор уроњен у уље од аморфне легуре од 800ква направљен је од новог типа материјала који штеди енергију. Његов основни материјал‌ је направљен од аморфне легуре, са високом магнетном пропусношћу и изузетно малим губитком хистерезе, што може значајно да побољша енергетску ефикасност без оптерећења и усклађено је са стандардима ГБ/Т 20052 или ИЕЦ 60076.‌ А његов метод хлађења је уроњен у уље.

Запечаћена структура трансформатора уроњеног у уље од аморфне легуре од 800ква је погодна за отпорност на влагу и корозију, погодна за спољашње или унутрашње подстанице, са надморском висином од ≤1000м и порастом температуре околине од ≤55К.

Највећа предност‌ овог трансформатора од аморфне легуре уроњеног у уље од 800ква лежи у изузетно малом губитку без оптерећења. Овај трансформатор је приближно 300–450 В (у поређењу са силицијумским челичним лимом који износи око 1000–1500 В), што је 60 до 75% ниже од традиционалних трансформатора од силиконског челика. Истовремено, има низак ниво буке (≤55 до 60 дБ), снажан капацитет преоптерећења, дуг животни век и обично се може користити 25 до 30 година. Међутим, цена је већа (око 20% до 40% скупља од трансформатора исте спецификације са силиконским челичним лимовима).

Због тога је трансформатор уроњен у уље од аморфне легуре 800ква прикладан за индустријске, комерцијалне или сценарије дистрибуције електричне енергије са високим захтевима енергетске ефикасности.

Технички параметар:

П: Зашто је губитак без оптерећења трансформатора уроњеног у уље од аморфне легуре од 800ква значајно мањи од оног код трансформатора истог капацитета направљеног од челичних лимова од силикона?

О: Прво, дебљина траке од аморфне легуре је само 20 до 30 µм, што је отприлике једна десетина дебљине конвенционалних лимова од силицијумског челика (230 до 350 µм). Према односу да је губитак вртложне струје пропорционалан квадрату дебљине, губитак вртложне струје у језгру од 800 кВА је значајно смањен. Истовремено, отпорност аморфне легуре је око 2,5 пута већа од отпорности силицијумских челичних лимова, што додатно слаби губитак циркулационе струје изазван између слојева када се магнетни флукс промени.

Друго, петља хистерезе је уска и коерцитивност је ниска. Аморфна легура има аморфну ​​структуру без дефеката на граници зрна, а отпор окретања магнетног домена је мали. Коерцитивност је само 1/3 до 1/5 од силицијумских челичних лимова. Ово значајно смањује енергију потребну за сваки циклус магнетизације и значајно смањује губитак хистерезе.

Треће, дизајн радне густине магнетног флукса је релативно низак. За трансформатор уроњен у уље од аморфне легуре од 800ква, номинална густина магнетног флукса је обично постављена на 1,35 до 1,45Т, што је ниже од 1,65 до 1,75Т лимова од силицијумског челика. Пошто је губитак гвожђа пропорционалан квадрату или већој снази густине магнетног флукса, одговарајуће смањење густине магнетног флукса може довести до значајног смањења јединичног губитка масе.

На основу горенаведених механизама, губитак без оптерећења трансформатора уроњеног у уље од аморфне легуре 800ква је генерално само 30% до 40% од оног код трансформатора истог капацитета са челичним лимовима од силикона С13 или С14. Посебно је погодан за сценарије дистрибуције енергије где је опрема често у условима малог оптерећења или стања приправности.

Трансформатор аморфне легуре у обради

Опрема

Центар за тестирање

Трансформатор у транспорту
