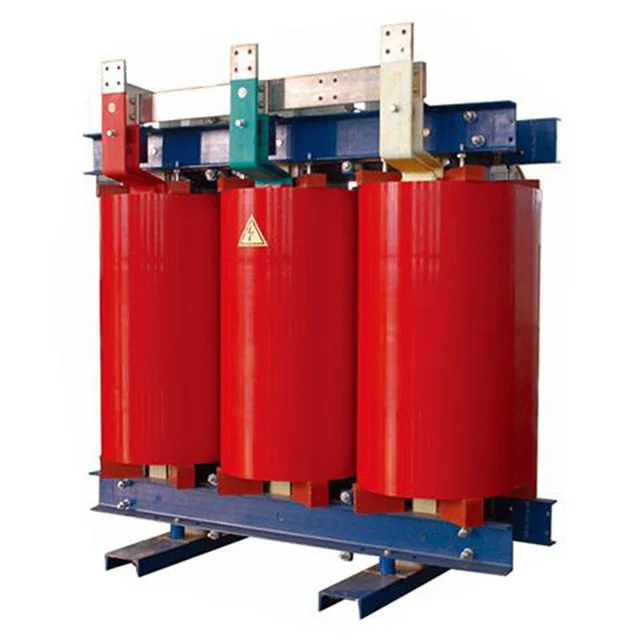

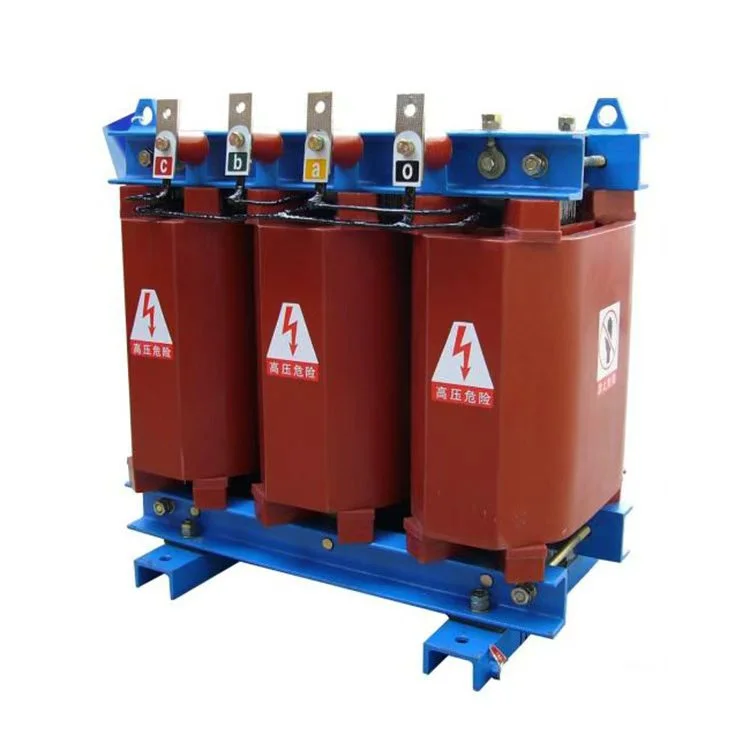

500ква 11кв суви тип Нлтц дистрибутивни трансформатор

У позадини растуће глобалне потражње за електричном енергијом, 500ква 11кв суви нлтц дистрибутивни трансформатор се широко користи у областима као што су руралне електричне мреже, индустрија, трговина, нова енергија и јавни објекти. Њихова висока поузданост је потврђена кроз рад у више од 50 земаља и региона широм света. Продати су земљама и регионима укључујући Танзанију, Зимбабве, Гану, Јужну Африку, Кенију, Замбију и друге.

Структурне карактеристике 500ква 11кв сувог типа нлтц дистрибутивног трансформатора:

Намотаји: Калеми су намотани бакарним проводницима, било намотаним жицом или фолијом, ојачани фибергласом и потпуно изливени епоксидном смолом без пунила коришћењем процеса вакуумског сушења и дегазације. Ово резултира високом механичком чврстоћом, снажном отпорношћу на кратки спој и одличном отпорношћу на импулсе.

Високонапонски намотаји: Почетни и крајњи терминали, као и средњи водови за точење, уграђени су бакарним наврткама. Ова структура пружа добру крутост, олакшава лако мењање славине и обезбеђује уредан и естетски пријатан изглед.

Језгро: Језгро је састављено од висококвалитетних хладно ваљаних силиконских челичних лимова са 45 степени потпуно искосаних вишестепених преклопних спојева. Површина 500ква 11кв сувог типа нлтц дистрибутивног трансформатора је обложена слојем изолационе смоле, пружајући отпорност на влагу, спречавање рђе и смањење буке.

Систем стезања: Еластични делови се користе између језгра, стезних држача и намотаја да би завојнице биле под сталном компресијом, чиме се смањују нивои буке.

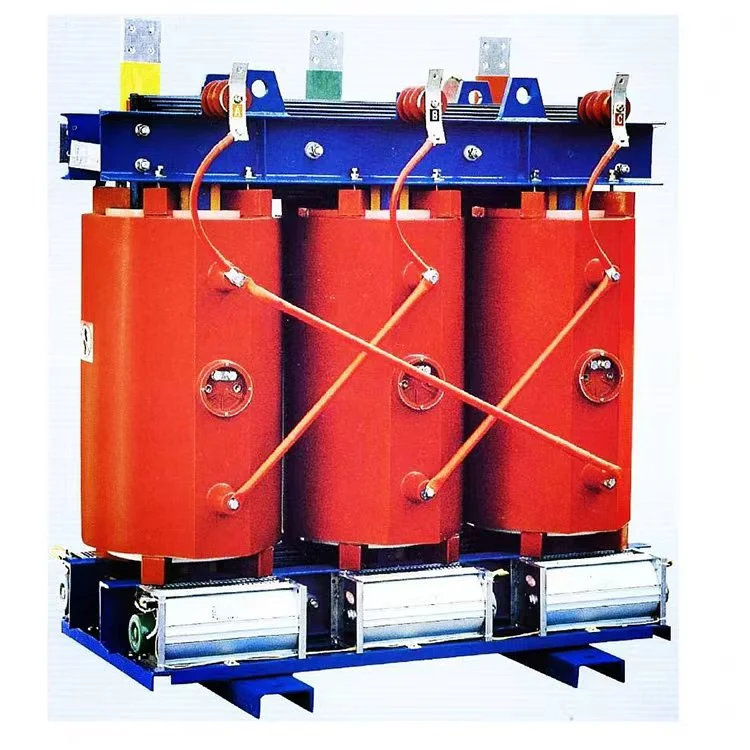

Дизајн хлађења: 500ква 11кв суви нлтц дистрибутивни трансформатор је дизајниран за природно хлађење (АН). Уздужни вентилациони канали се формирају унутар зидова завојнице потпуно ливених високонапонских и нисконапонских намотаја. Принудно хлађење АФ вентилатори за хлађење опреме могу се инсталирати као опција. Са принудним ваздушним хлађењем, називни излазни капацитет се може повећати за 50%.40% за називне вредности од 500кВА и мање.

Праћење температуре: Нлтц дистрибутивни трансформатор сувог типа 500ква 11кв опремљен је регулатором температуре серије БВДК. Платинасти сензори отпора Пт100 постављени су у унапред уграђене рупе на врху нисконапонских калемова да би се пратило повећање температуре намотаја. Контролер аутоматски покреће или зауставља вентилаторе за хлађење и пружа функције као што су аларм за грешку, аларм за превисоку температуру и искључење преко температуре. Ове карактеристике нуде поуздану заштиту од преоптерећења за суви трансформатор, чиме се повећава његова радна сигурност.

Параметри производа:

Опрема за производњу

Полуготови производ

Заштитно кућиште ИП21

Трансформер Цоре

Трансформер Виндинг

Тест Центер

Радионица за намотавање
