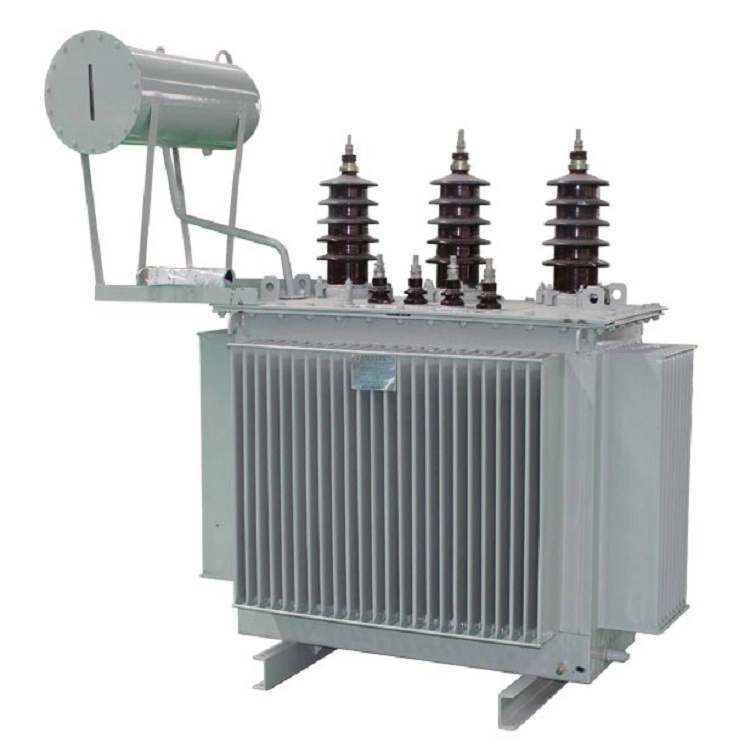

500ква дистрибутивни електроенергетски трансформатор

Енергетски трансформатори се широко користе у индустрији дистрибуције електричне енергије. Модел од 500 кВА је један од најпопуларнијих типова на међународном тржишту. Да би задовољио потражњу тржишта, Вензхоу Ксифа Елецтриц Повер Екуипмент Цо., Лтд. је покренуо дистрибутивни електрични трансформатор снаге 500ква. Језгро је направљено од хладно ваљаног оријентисаног силиконског челика, који у највећој мери минимизира губитак гвожђа, а бакарни намотаји високе проводљивости обезбеђују низак пораст температуре и оптимизовану отпорност на кратки спој. Дакле, дистрибутивни електрични трансформатор од 500ква има карактеристике ниског губитка и уштеде енергије, задовољавајући потребе већине клијената.

Пошаљи упит

Опис производа

500ква дистрибутивни електрични трансформатор има следеће кључне предности: напредну технологију изолације за побољшану безбедност. Низак ниво буке и минимални захтеви за одржавање. Посебно је дизајниран за ефикасан рад у комерцијалним и индустријским окружењима, са капацитетом од 500 кВА који нуди и економичност и еколошке перформансе.

Корисници могу да изаберу алуминијумске намотаје како би постигли равнотежу између цене и ефикасности, или бакарне намотаје за бољу проводљивост, мање губитке и супериорну отпорност на топлоту.

Пораст температуре може се изабрати као 150℃, 115℃ или 80℃. Ово последње може побољшати ефикасност и продужити век трајања изолације под високим температурама околине или континуираним оптерећењима, и може користити материјале до 220°Ц или више.

Типови кућишта дистрибутивних електричних трансформатора снаге 500ква укључују вентилисана НЕМА 1 кућишта погодна за унутрашње суво окружење, НЕМА 3Р кућишта са поклопцима отпорним на кишу погодна за спољашња/влажна окружења и потпуно затворена кућишта погодна за прашину, отпорна на влагу, корозивна или опасна подручја.

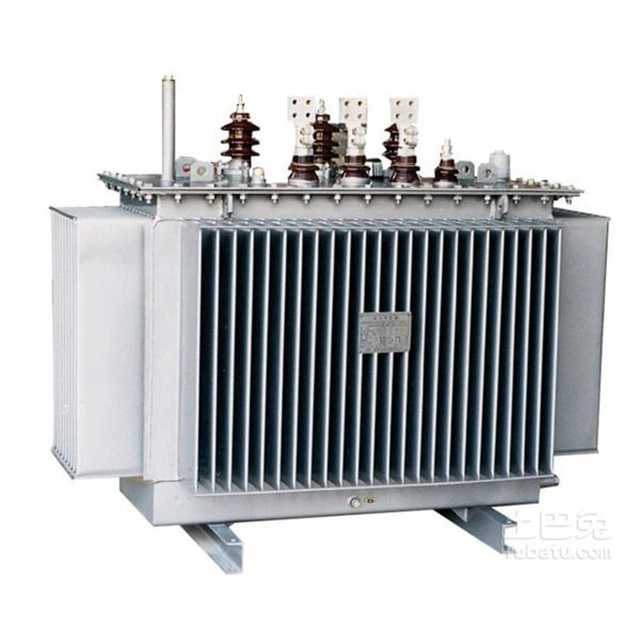

500kva Distribution Electric Power Transformer

Технички параметар:

Назив производа	500ква дистрибутивни електроенергетски трансформатор
Висок притисак (КВ)	10 КВ
Опсег славине високог притиска (%)	±5 /±2 ×2 ,5%
Низак притисак (КВ)	0,4 КВ
Симбол везе	Дин11, ИНин0
Губитак језгре (В)	646 до 680 В
Губитак намотаја (В)	4,2 до 6,9 кВ
Узбудљива струја (%)	≤0,8%
Импеданса кратког споја (%)	4,5% до 6,5%
Цертификати	ЦЕ、ИСО9001
Пораст температуре (℃)	150 ℃, 115 ℃ или 80 ℃

Зашто не користите цео комад силиконског челика као језгро, уместо да га прерадите у лим?

То је зато што језгро налик на лим може смањити другу врсту губитка гвожђа „губитак вртложних струја“. Када дистрибутивни трансформатор електричне енергије од 500 ква ради, постоји наизменична струја у калему, а магнетни флукс који генерише је природно наизменичан. Овај променљиви магнетни флукс генерише индуковану струју у гвозденом језгру. Индукована струја која се ствара у гвозденом језгру циркулише кружно унутар равни која је окомита на магнетни флукс, па се назива вртложна струја. Губитак вртложне струје такође узрокује загревање гвозденог језгра.

Да би се смањио губитак вртложне струје, гвоздено језгро дистрибутивног електричног трансформатора од 500ква је направљено слагањем међусобно изолованих силиконских челичних лимова, тако да вртложна струја тече у уском, издуженом колу кроз мањи попречни пресек, чиме се повећава отпор на путу вртложне струје. Истовремено, силицијум у силицијумском челику повећава отпорност материјала, што такође игра улогу у смањењу вртложне струје.

За језгра дистрибутивних енергетских трансформатора од 500 ква се обично бирају хладно ваљани лимови од силиконског челика дебљине 0,35 мм. Према величини потребног језгра, исече се на дугачак лист. У теорији, да би се смањила вртложна струја, што је тањи лим од силиконског челика и што су уже траке лима које се преклапају, то је ефекат бољи. Ово не само да смањује губитак вртложних струја, смањује пораст температуре, већ и штеди материјал од силиконских челичних лимова.

Међутим, при изради трансформаторских језгара од силицијумског челичног лима, то се не заснива само на горе наведеним повољним факторима, јер ће израда гвозденог језгра на овај начин знатно повећати време рада и смањити ефективни попречни пресек гвозденог језгра. Због тога, приликом израде језгара трансформатора од силиконских челичних лимова, потребно је узети у обзир специфичну ситуацију, одмерити предности и недостатке и одабрати оптималну величину.
