22кв трансформатор снаге 1000ква уроњен у уље

Вензхоу Ксифа Елецтриц Повер Екуипмент Цо., Лтд. је фабрика извора специјализована за производњу трансформатора, већ дуги низ година дубоко ангажована у производњи и трговини трансформатора. Дизајн трансформатора снаге 22кв 1000ква уроњен у уље користи висококвалитетне челичне лимове и језгра од силикона, што резултира мањим губицима и стабилнијим перформансама. У потпуности је у складу са међународним стандардима. Истовремено, нудимо прилагођена решења и имамо значајну предност у цени за директно снабдевање из фабрике.

Пошаљи упит

Опис производа

Језгро 22кв енергетског трансформатора 1000ква уроњеног у уље направљено је од хладно ваљаног феритног магнетног језгра са високом магнетном апсорпцијом. Језгро је са потпуно нагнутом спојном структуром ламелираних језгара. Стуб језгра има вишестепени кружни попречни пресек, а јарам и језгро имају исту површину попречног пресека.

22кв енергетски трансформатор 1000ква уље уроњен има уљни резервоар за уље састављен од таласастих зидова. Унутрашњост је премазана бојом отпорном на прашину, а слој боје је јак. Таласасти хладњак има ефекат хлађења и његова жилавост може компензовати промене тежине трансформаторског уља узроковане регулацијом температуре околине.

Због тога, затворени трансформатор нема резервоар за уље, што смањује укупну релативну висину трансформатора. Када се 22кв енергетски трансформатор 1000ква уроњен упакује, усваја се технологија обраде вакуумског пуњења уља, потпуно уклањајући влагу у трансформатору, а трансформаторско уље не долази у контакт са ваздухом.

Ово ефикасно спречава улазак воде и кисеоника у трансформатор и изазивање сталног погоршања изолације трансформатора. Трансформаторско уље ће вероватно старити, тако да нема потребе за редовним испитивањем узорака уља.

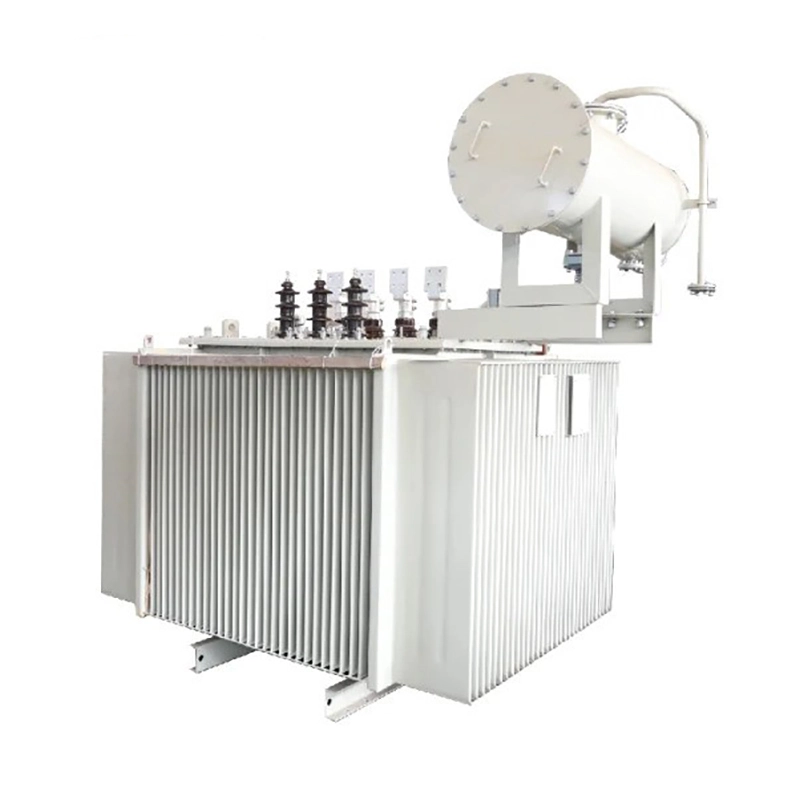

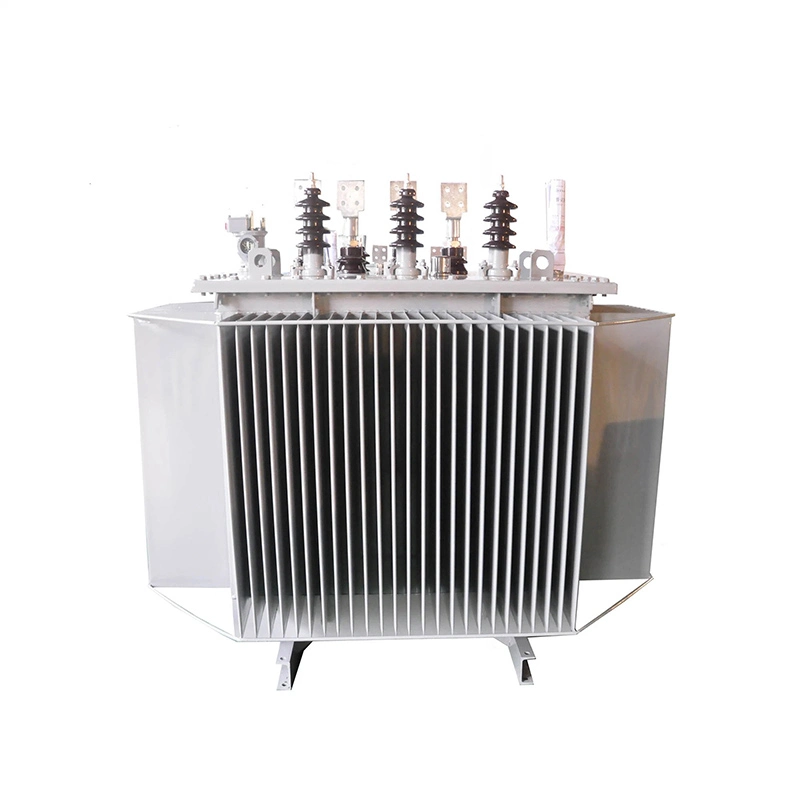

22kv Power Transformer 1000kva Oil Immersed

22кв енергетски трансформатор 1000ква уроњен технички параметар:

Називна снага:	1000 ква
Примарни напон:	22 кв
Секундарни напон:	0.4 кв
Број фаза:	3 фаза
Температурни степен изолације:	Класа А (105°Ц) / класа Ф (155°Ц) као опциони избор
По	≤1150 В
Пк 75°Ц	≤9200 В
Фаулт Импеданце	5%

Зашто је гвоздено језгро 22кв енергетског трансформатора 1000ква уроњено уземљено?

Када енергетски трансформатор ради нормално, гвоздено језгро мора имати поуздану тачку уземљења. Без уземљења, плутајући напон између гвозденог језгра и земље би проузроковао повремено пражњење квара између гвозденог језгра и земље. Када се гвоздено језгро уземљи у само једној тачки, елиминише се могућност формирања плутајућег потенцијала на гвозденом језгру. Међутим, када гвоздено језгро има више од једне тачке уземљења, неуједначен потенцијал између гвоздених језгара ће формирати циркулишућу струју између тачака уземљења, узрокујући прегревање на више тачака уземљења гвозденог језгра. Ово може довести до квара уземљења у више тачака где гвоздено језгро дође до кратког споја, што резултира повећаним губитком гвожђа, што озбиљно утиче на перформансе и нормалан рад трансформатора, а може чак и да изазове прекид услед дејства јаког гаса.

Изгорело и истопљено локално гвоздено језгро може изазвати кратак спој између гвоздених чипова, повећавајући губитак гвожђа и озбиљно утичући на перформансе и нормалан рад трансформатора, захтевајући замену челичних силиконских лимова гвозденог језгра ради поправке. Према томе, 22кв енергетски трансформатор 1000ква уроњен у уље не сме да има више тачака уземљења; може имати и мора имати само једну тачку уземљења.
