Електрични 3-фазни 10кв 400ква енергетски трансформатор

У систему напајања и дистрибуције, трофазни трожични или трофазни четворожични системи се обично користе за напајање и дистрибуцију, а електрични 3-фазни 10кв 400ква енергетски трансформатор може произвести Вензхоу Ксифа Елецтриц Повер Екуипмент Цо., Лтд. како би задовољио потребе тржишта. То је најважнија опрема у систему напајања и дистрибуције, чија је функција повећање или смањење напона напајања у систему како би се олакшао рационалан пренос, дистрибуција и коришћење електричне енергије.

Пошаљи упит

Опис производа

Електрични 3-фазни трансформатор снаге 10кв 400ква се углавном састоји од компоненти као што су језгро, намотаји, резервоар за уље, уређај за хлађење и заштитни уређај. Сва језгра усвајају структуру типа језгра и обично структура типа језгра користи процес састављања који се преклапа. Намотаји су део кола трофазног енергетског трансформатора.

Високо- и нисконапонске чауре 3-фазног трансформатора снаге 10кв 400ква су порцелански изоловане цеви које садрже проводнике. Користе се за причвршћивање и изолацију прикључних и излазних крајева примарног и секундарног намотаја трансформатора.

Резервоар за уље се састоји од тела резервоара, поклопца резервоара, уређаја за одвођење топлоте и вентила за испуштање уља. Његове главне функције су да интегрише трансформатор у целину и да обезбеди расипање топлоте. Унутра су намотаји, језгро и трансформаторско уље.

Уље трофазног трансформатора снаге 10кв 400ква не само да има функцију циркулационог хлађења и одвођења топлоте, већ има и изолациони ефекат. Између намотаја и тела резервоара (зидови резервоара и дно резервоара) постоји одређено растојање које је изоловано изолационим слојем уља у резервоару.

Цев против експлозије, њена функција је да спречи експлозије у резервоару за гориво. Преклопник се користи за промену броја обртаја у намотајима трансформатора ради подешавања излазног напона трансформатора. Метода помоћу трофазног 10кв 400ква енергетског трансформатора регулише напон је постављање славина на једном од његових намотаја, уклањање или додавање дела завоја у намотају, чиме се мења број завоја и постиже сврха промене односа напона.

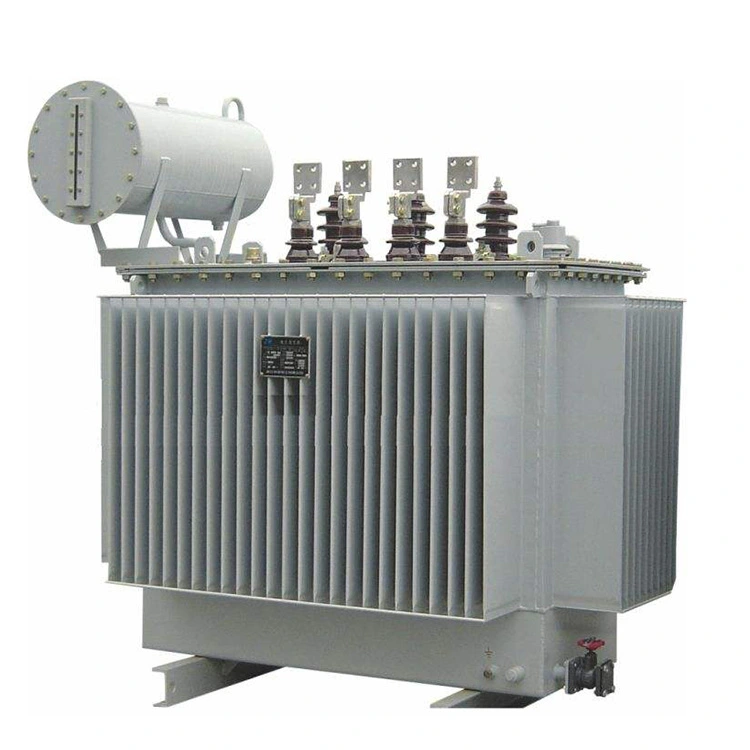

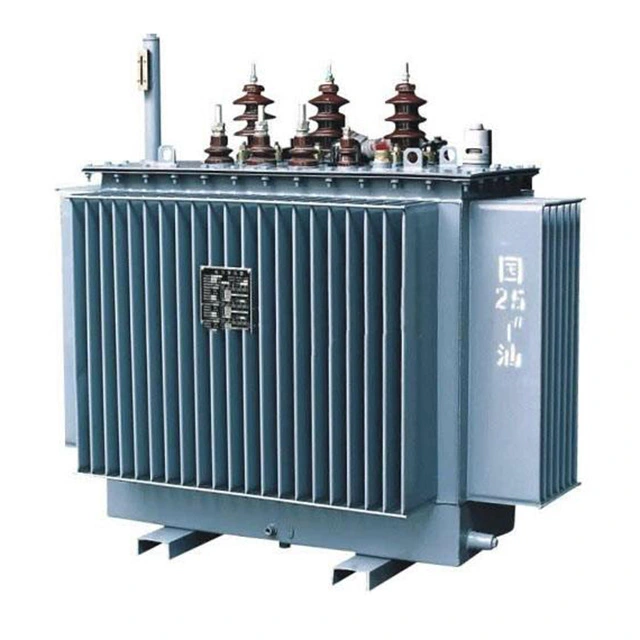

Electric 3 Phase 10kv 400kva Power Transformer

Технички параметар:

Назив производа:	3 фазе 10кв 400ква енергетски трансформатор
Висок напон:	10 КВ
Низак напон:	400 В
Група везе:	Дин11 или Иин0
Нема губитак оптерећења:	≤570В
Губитак оптерећења:	≤4,600В
Импеданце Волтаге	4%~6%
Метод хлађења:	ОНАН
учесталост:	50Хз / 60Хз
Ниво заштите:	ИП00/ИП23/ИП54

П: Како језгро трофазног 10кв 400ква енергетског трансформатора расипа топлоту?

О: Током нормалног рада трансформатора, језгро генерише топлоту због губитка гвожђа. Што је већа тежина и запремина језгра, то више топлоте производи. Температура трансформаторског уља изнад 95 степени је склона старењу, тако да површинску температуру језгра треба одржавати испод ове температуре што је више могуће. Ово захтева структуру дисипације топлоте језгра да брзо распрши топлоту језгра. Структура дисипације топлоте је углавном за повећање површине дисипације топлоте језгра. Одвођење топлоте језгра углавном укључује дисипацију топлоте уљних канала и одвођење топлоте језгра у ваздушним каналима.

У уљним трансформаторима великог капацитета, уљни канали су често постављени између слојева језгра да би се побољшао ефекат расипање топлоте. Уљни канали су два типа: један је паралелан са силиконским челичним лимовима, а други је окомит на челичне лимове. Последњи аранжман има бољи ефекат дисипације топлоте, али је структура сложенија.

У трансформаторима сувог типа, језгро се хлади ваздухом. Да би се осигурало да температура језгра не прелази дозвољену вредност, ваздушни канали се често уграђују у стубове и јармове гвозденог језгра.
