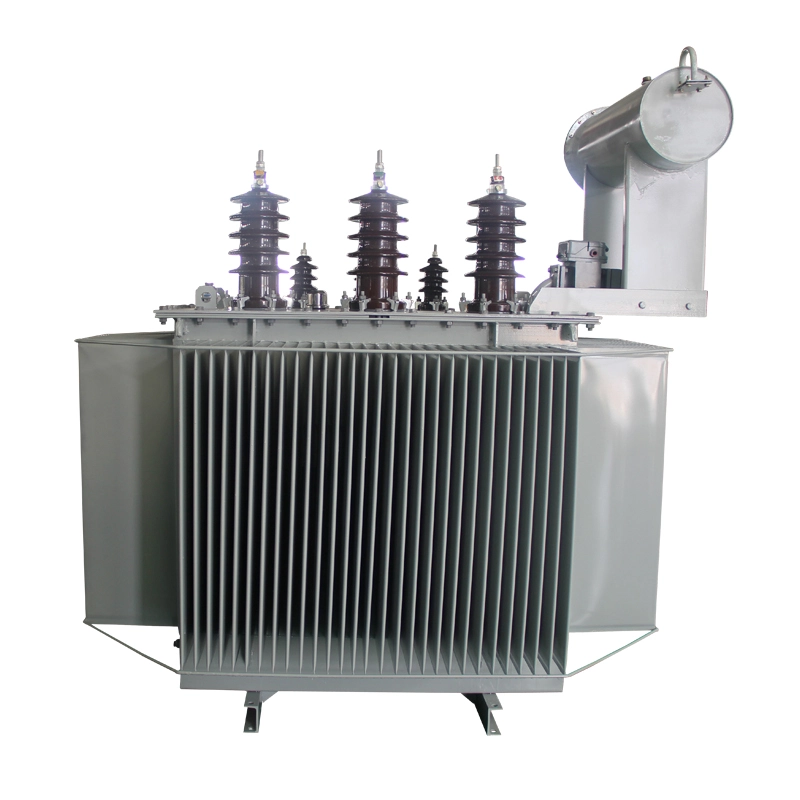

Трофазни С11 35кв 1000ква на енергетском трансформатору оптерећења

Трофазни трансформатор снаге с11 35кв 1000ква на оптерећењу је врста опреме за дистрибуцију за уштеду енергије коју је дизајнирао и произвео Вензхоу Ксифа Елецтриц Повер Екуипмент Цо., Лтд. у строгом складу са националним стандардима ГБ/Т 6451 и ГБ 1094. Овај производ је дизајниран и произведен са напредном технологијом. Трофазни трансформатор снаге с11 35кв 1000ква на оптерећењу карактерише разумну структуру, стабилне перформансе, поуздан рад и изузетне ефекте уштеде енергије. Широко се примењује у градским и руралним индустријским и пољопривредним електроенергетским мрежама, рударским предузећима и малим и средњим подстаницама.

Пошаљи упит

Опис производа

Трофазни трансформатор снаге с11 35кв 1000ква са оптерећењем у складу је са стандардима ИЕЦ и ГБ стандарда. Овај производ има опсег регулације напона без оптерећења од 35±3*2,5% кВ и 38,5±3*2,5% кВ. Може се подесити ручно, електрично или аутоматски унутар опсега регулације напона помоћу прекидача за регулацију напона без оптерећења на примарној страни како би се осигурала стабилност излазног напона. За трансформаторе снаге изнад 6300 кВА на нивоу од 35 кВ, употреба пресавијених плочастих резервоара за уље значајно повећава механичку чврстоћу резервоара за уље, смањује заваре, побољшава квалитет изгледа трансформатора и има добре економске предности.

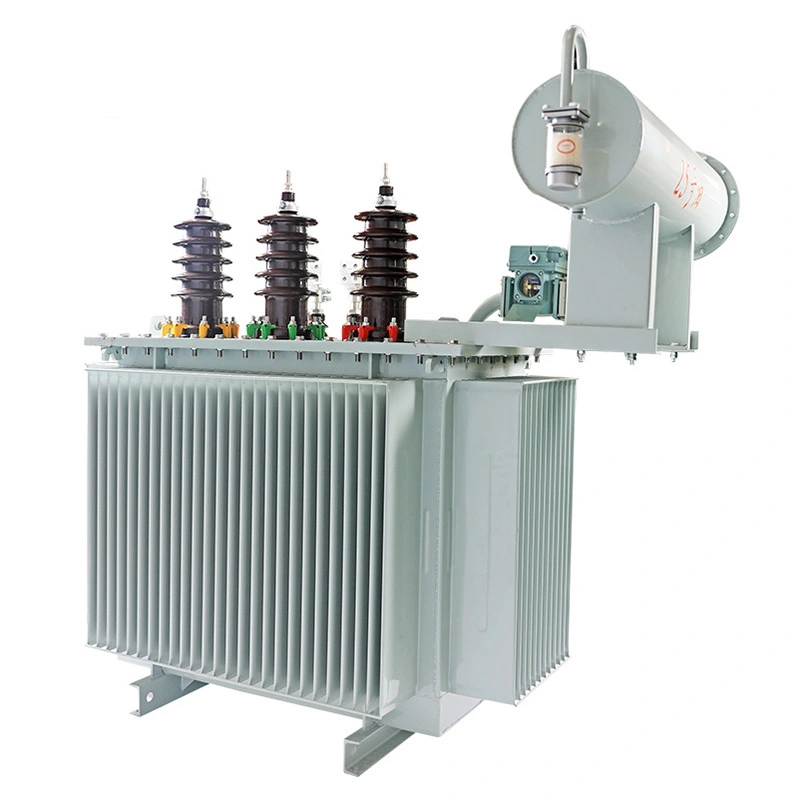

Three Phase S11 35kv 1000kva On Load Power Transformer

Технички параметар:

Назив производа	Трофазни с11 35кв 1000ква на оптерећењу енергетских трансформатора
Називни капацитет	1000 кВА
Називни напон (ХВ страна)	35 кВ / 38,5 кВ
Називни напон (ЛВ страна)	0,4 кВ (400В) / 6,3 кВ / 10,5 кВ (прилагодљиво)
Вецтор Гроуп	Ид11 (ХВ звезда / ЛВ Делта, препоручено) Иин0 (опционо за 400В ЛВ)
Називна фреквенција	50 Хз
Губитак без оптерећења	≤1,15 кВ (по ГБ/Т 6451)
Губитак оптерећења (на 75℃)	≤11,46 – 11,54 кВ
Струја без оптерећења	≤0,9% – 1,8% (стандардна вредност ≤0,9%)
Импеданса кратког споја	6,5% (стандардна вредност)
Класа изолације	Класа А (уроњено у уље)
Метод хлађења	ОНАН (уље природно ваздушно природно / самохлађено)
Степен заштите	ИП20, ИП23 (спољно кућиште опционо)

Карактеристике:

1.Потрошња енергије је ниска, а ефекат уштеде енергије је изузетан. Значајно је да је губитак без оптерећења значајно смањен, у просеку око 25% нижи од националног стандарда ГБ/Т6451.

2. Језгро је направљено од висококвалитетних хладно ваљаних силиконских челичних лимова. Домаће напредна линија за попречно сечење осигурава да су оштрице мање од 0,02 мм. Цео процес карактерише пуне косине спојеве, без пробијања и без преклапања јармова. Стубови језгра су наслагани и повезани заједно, формирајући компактну, равну и чврсту целину. Ово ефикасно смањује губитак без оптерећења, струју без оптерећења и буку трансформатора.

3. Трофазни с11 35кв 1000ква намотаја трансформатора снаге су направљени од бакра без кисеоника високе чистоће, што ефикасно смањује губитак бакра. Углови јастучића завојнице и потпорних шипки су заобљени, што резултира уједначеним електричним пољем и повећаном поузданошћу. Носач унутрашњег намотаја је ојачан како би се побољшала његова стабилност и спречила нестабилност и деформација.

4. Зид резервоара је направљен од једног комада челичне плоче. Формира се у валовиту структуру великом машином за пресовање, која смањује број заварених спојева, побољшава механичку чврстоћу, проширује подручје апсорпције топлоте, побољшава ефекат расипање топлоте, а истовремено, валовити зид резервоара избегава равну рефлексију звучних таласа, чиме се смањује бука. Трофазни енергетски трансформатор с11 35кв 1000ква у целини је и леп и једноставан.

5. Усвојен је резервоар за уље типа капсуле, који ефикасно успорава процес старења трансформаторског уља; показивач нивоа уља може спречити појаву лажног нивоа уља и решити проблем старења трансформаторског уља изазваног светлом; гасни релеј са уређајем за сакупљање гаса је погодан за одржавање и рад.

6. Посебна обрада се врши на заптивном делу трофазног с11 35кв 1000ква на резервоару за уље трансформатора оптерећења, а цело тело резервоара је попрскано бојом како би се уклонили оштри углови, неравнине и шљака заваривања која настају током обраде и да би се побољшала адхезија боје.
