Како електрични дистрибутивни системи постају све сложенији, прецизно мерење напона и поуздана заштита су важнији него икад. А13,8 Кв једнофазни потенцијални трансформатор у трафостанициигра кључну улогу у обезбеђивању прецизне трансформације напона за системе за мерење, надзор, релејну заштиту и аутоматизацију.
КсиФаспецијализована за пружање високог квалитета13,8 Кв једнофазни потенцијални трансформатор у трафостаницирешења дизајнирана за савремене комуналне мреже, индустријске трафостанице, објекте обновљиве енергије и електродистрибутивну инфраструктуру. Овај чланак истражује принципе рада, конструкцију, предности, техничке спецификације, апликације, разматрања инсталација и захтеве за одржавање ових битних компоненти подстанице.
Потенцијални трансформатор (ПТ), такође назван трансформатор напона (ВТ), је инструмент трансформатор дизајниран да снизи нивое високог примарног напона на стандардизоване ниске секундарне напоне погодне за мерне инструменте, заштитне релеје, СЦАДА системе и опрему за надзор.

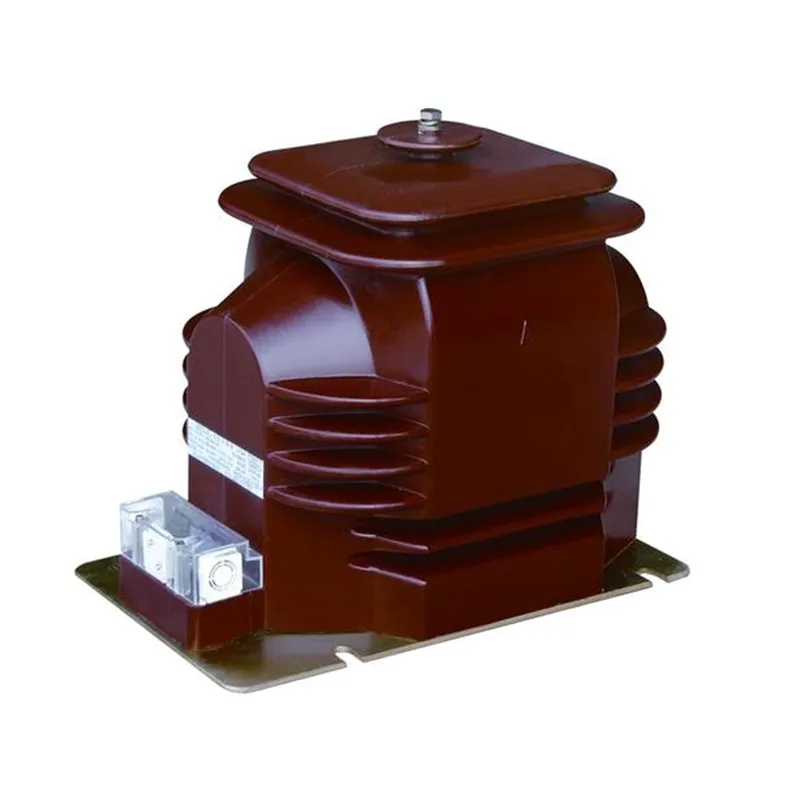

A 13,8 Кв једнофазни потенцијални трансформатор у трафостаниципосебно претвара напоне средњег напона око 13,8 кВ у сигурне и мерљиве излазе као што су 120В, 110В или друге стандардизоване вредности.
Ови трансформатори обезбеђују електричну изолацију између високонапонских кола и нисконапонских контролних система уз одржавање високе прецизности мерења.
Принцип рада је заснован на електромагнетној индукцији. Када је примарни намотај повезан на мрежу од 13,8 кВ, магнетни флукс се генерише унутар језгра трансформатора.
Овај магнетни флукс индукује пропорционални напон у секундарном намотају према односу навоја између примарног и секундарног намотаја.
Резултујући нисконапонски сигнал може безбедно да храни:
Прецизном репродукцијом таласног облика примарног напона, трансформатор омогућава поуздано праћење и заштиту на целој трафостаници.
Висококвалитетни 13,8 кВ потенцијални трансформатор се састоји од неколико критичних компоненти које обезбеђују радну сигурност и прецизност мерења.
| Компонента | Функција |
|---|---|
| Примари Виндинг | Прикључен директно на систем средњег напона |
| Секундарни намотај | Обезбеђује смањени излазни напон за инструменте |
| Магнетиц Цоре | Ефикасно преноси магнетни флукс |
| Систем изолације | Обезбеђује диелектричну чврстоћу и сигурност |
| Кућиште од порцелана или полимера | Штити унутрашње компоненте од утицаја околине |
| Терминал Ассембли | Обезбеђује сигурне електричне везе |
| Структура уземљења | Побољшава радну сигурност |
Врхунски произвођачи као што је КсиФа користе напредне изолационе материјале и прецизне технике намотавања како би максимизирали поузданост и радни век.
Иако се спецификације разликују у зависности од захтева пројекта, следећи параметри се обично налазе у апликацијама на подстаницама.
| Параметар | Типична вредност |
|---|---|
| Називни напон | 13,8 кВ |
| Пхасе Типе | Сингле Пхасе |
| Фреквенција | 50Хз / 60Хз |
| Сецондари Волтаге | 120В, 110В или прилагођено |
| Класа тачности | 0,2, 0,5, 1,0 |
| Ниво изолације | Према ИЕЦ/АНСИ стандардима |
| Инсталација | На отвореном или у затвореном |
| Метод хлађења | Природно ваздушно хлађење |
| Заштитна класа | Дизајн отпоран на временске услове |
Потенцијални трансформатори пружају високо прецизно скалирање напона, омогућавајући прецизно мерење и анализу система.
Заштитни релеји се ослањају на прецизне напонске улазе за брзо и прецизно откривање абнормалних радних услова.
Изолујући мерну опрему од високонапонских кола, ПТ значајно смањују електричне опасности.
Континуирано праћење напона побољшава оперативну свест и подржава програме превентивног одржавања.
Висококвалитетни изолациони системи и издржљива кућишта омогућавају деценијама поуздан рад.
Савремене подстанице све више зависе од дигиталног надзора и система аутоматизације који захтевају тачне податке о напону.
13,8 кВ монофазни потенцијални трансформатор се широко користи у бројним секторима.
Где год је потребно прецизно мерење напона и заштита, ови трансформатори играју кључну улогу.
Избор исправног ПТ захтева пажљиву процену неколико инжењерских фактора.
Уверите се да трансформатор одговара номиналном напону система и захтевима за изолацијом.
Апликације за мерење прихода обично захтевају више класе тачности од општих система за праћење.
Израчунајте укупно повезано оптерећење од бројила, релеја и опреме за надзор.
Узмите у обзир влажност, ниво загађења, надморску висину, температуру и сеизмичке захтеве.
Проверите усклађеност са стандардима ИЕЦ, АНСИ, ИЕЕЕ и локалним комуналним стандардима.
Правилна инсталација је неопходна за постизање дугорочне поузданости.
Праћење ових процедура минимизира проблеме са пуштањем у рад и побољшава дуговечност опреме.
Рутинско одржавање осигурава континуиране перформансе и поузданост система.
| Активност одржавања | Препоручена учесталост |
|---|---|
| Визуелна инспекција | Месечно |
| Провера непропусности терминала | квартално |
| Тест отпорности изолације | Годишње |
| Чишћење изолатора | Ас Рекуиред |
| Термичка инспекција | Годишње |
| Верификација калибрације | Према комуналним стандардима |
Превентивно одржавање значајно смањује неочекиване испаде и трошкове замене.
| Феатуре | Потенцијални трансформатор (ПТ) | струјни трансформатор (ЦТ) |
|---|---|---|
| Главна функција | Волтаге Меасуремент | Цуррент Меасуремент |
| Веза | Паралелно | Сериес |
| Излаз | Редуцед Волтаге | Редуцед Цуррент |
| Типична секундарна вредност | 110В или 120В | 1А или 5А |
| Апликација | Мерење и заштита | Мерење и заштита |
Оба инструментна трансформатора раде заједно да обезбеде комплетан надзор и заштиту електричног система.
Енергетска индустрија се брзо развија ка дигиталним подстаницама и интелигентној мрежној инфраструктури.
Будући развоји укључују:
Произвођачи као што је КсиФа настављају да улажу у напредне технологије трансформатора како би подржали ове нове захтеве индустрије.
Његова примарна сврха је да безбедно смањи нивое високог напона на стандардизоване ниске напоне погодне за мерење, мерење и заштитне уређаје.
Прецизно мерење напона обезбеђује поуздан обрачун, надзор система, откривање кварова и координацију заштите.
Да. Многи модели су посебно дизајнирани за спољашњу монтажу са изолацијом и кућиштем отпорним на временске услове.
Уз правилно одржавање, висококвалитетни потенцијални трансформатори често пружају век трајања преко 25 година.
ИЕЦ, АНСИ, ИЕЕЕ и стандарди специфични за комуналне услуге се обично позивају на избор и инсталирање потенцијалних трансформатора.
Комуналне услуге, индустријска постројења, постројења за обновљиву енергију, транспортни системи, рударски радови и комерцијалне енергетске мреже зависе од њих.
A 13,8 Кв једнофазни потенцијални трансформатор у трафостаниције основна компонента за мерење напона, релејну заштиту, мерење енергије и надзор електроенергетског система. Његова способност да обезбеди прецизну трансформацију напона уз одржавање електричне изолације чини га незаменљивим за модерне подстанице и индустријске системе напајања.
Било да подржавају комуналне дистрибутивне мреже, пројекте обновљиве енергије или индустријске објекте, одабир поузданог трансформатора од искусног произвођача може значајно побољшати радну сигурност, тачност мерења и поузданост система.
Тражите поуздано решење високих перформанси за ваш следећи пројекат трафостанице?КсиФануди професионално пројектоване потенцијалне трансформаторе дизајниране да испуне захтевне међународне стандарде и различите захтеве примене.Контактирајте насданас да бисте разговарали о вашим пројектним потребама, затражили техничку подршку или добили прилагођену понуду од нашег стручног тима.
