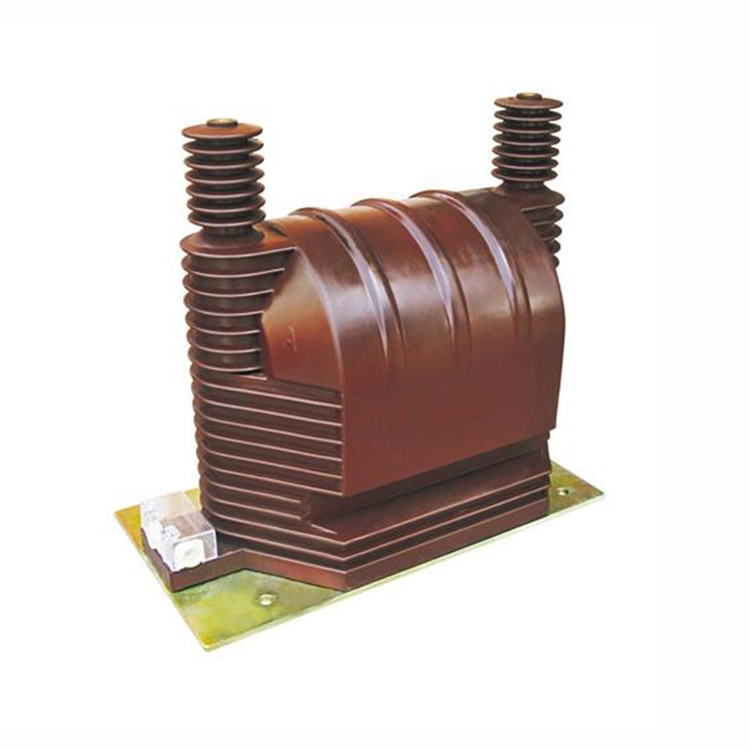

33кв високонапонски једнофазни потенцијални трансформатор

Карактеристике производа:

1. Структурно, високонапонски једнофазни потенцијални трансформатор од 33 кв може се сматрати трансформатором малог капацитета и високог омјера. Међутим, за разлику од енергетског трансформатора,  апотенцијални трансформаторне преноси енергију за снабдевање оптерећењем. Уместо тога, игра важну улогу у мерењу и заштити.

2. Секундарни круг је повезан са мерним инструментима, заштитним релејима и аутоматским уређајима чији напонски калемови имају изузетно високу и суштински константну импедансу. Као резултат тога, секундарна струја је минимална, слично стању без оптерећења енергетског трансформатора. Потрошња енергије високонапонског монофазног потенцијалног трансформатора од 33кв је изузетно ниска, а секундарни напон остаје практично једнак индукованој ЕМФ која је одређена константним примарним напоном. Обезбеђује потребан ниво тачности за мерење напона.

3. Секундарни намотај потенцијалних трансформатора никада не сме бити кратко спојен. У нормалном раду, оптерећење 33кв високонапонског монофазног потенцијалног трансформатора је уређај високе импедансе, али ако дође до кратког споја, једини ограничавајући фактор је импеданса намотаја. Ово може довести до претерано велике струје кратког споја, узрокујући нетачна очитавања бројила, лажне радње релеја или чак трајно оштећење енергетског трансформатора.

4. Терминал и секундарног намотаја и намотаја нулте секвенце морају бити уземљени. Ако није уземљење, квар на примарном систему може изазвати опасно високе напоне на овим намотајима, што представља озбиљне ризике за повезане инструменте, релеје и безбедност особља.

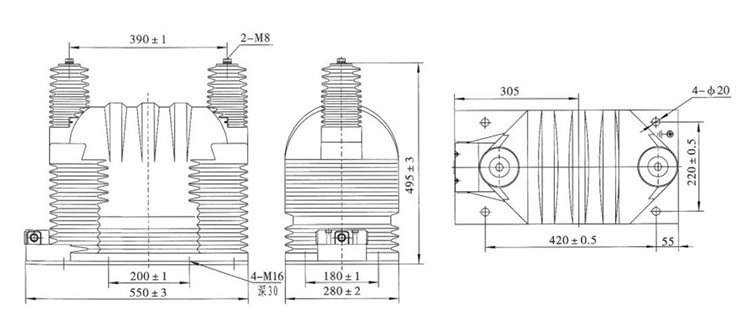

Техничка спецификација:

Честа питања о производу:

П: Које је номинално оптерећење 33кв високонапонског монофазног потенцијалног трансформатора?

О: Називно оптерећење се углавном креће од 25 ВА до 200 ВА у зависности од примене. Обезбеђује стабилну тачност мерних инструмената и заштитних релеја без преоптерећења трансформатора.

П: Како је високонапонски једнофазни потенцијални трансформатор од 33 кв уземљен?

О: Секундарни намотај је обично уземљен у једној тачки како би се одржао референтни потенцијал и осигурала сигурност. помаже да се избегну плутајући напони и смањи ризик од квара изолације.

П: Може ли се једнофазни ПТ повезати за трофазно мерење?

О: Наравно. За трофазни систем, три једнофазна ПТ могу бити повезана у звездасти или отворени трокут, што зависи од тога да ли је потребно надгледати пуну фазу на фазу и фазу на земљу или не.
