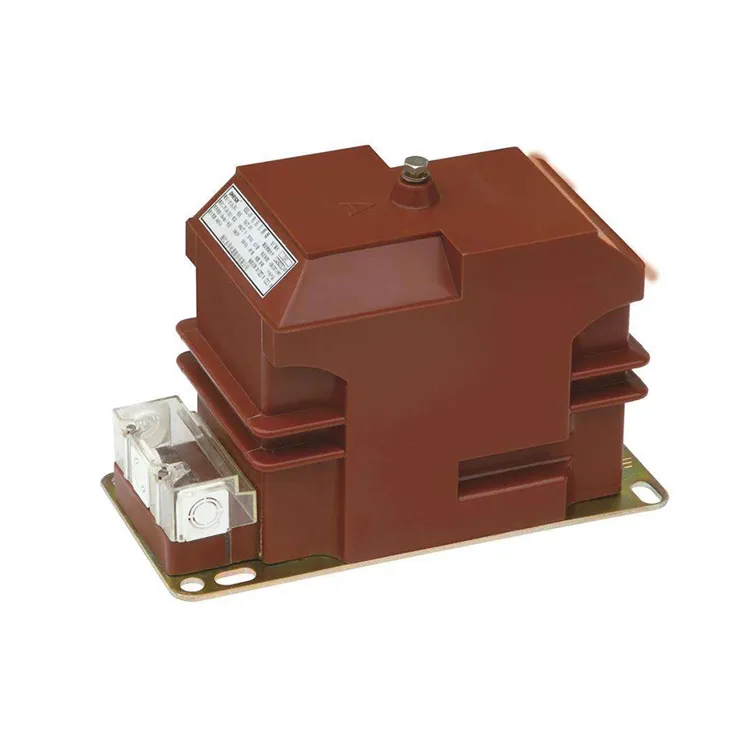

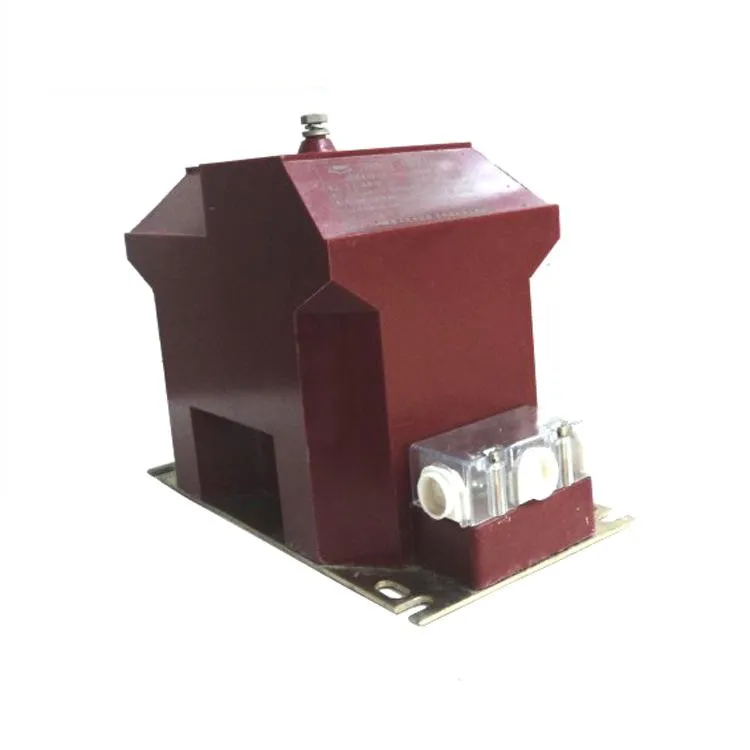

Трансформатор потенцијала од ливеног смоле средњег напона у расклопном уређају

Потенцијални трансформатор средњег напона ливеног од смоле, чија је функција слична као и трансформатор за дистрибуцију енергије, дизајниран је да претвара напон. Међутим, енергетски трансформатори прилагођавају напон првенствено да би омогућили ефикасан пренос и дистрибуцију електричне енергије, обично са капацитетима назначеним у кВА или МВА, док потенцијални трансформатори имају мерну и заштитну улогу. главна функција средњенапонског потенцијалног трансформатора од ливеног смоле је снабдевање радном снагом мерних инструмената и заштитних релеја, како би се омогућило тачно праћење линијског напона, снаге и потрошње енергије. Потенцијални трансформатори такође обезбеђују критичан улаз за шеме заштите за заштиту имовине високе вредности као што су далеководи, мотори и енергетски трансформатори током кварова. Због тих функција,потенцијални трансформаторису пројектовани са релативно малим капацитетима, обично само неколико ВА до неколико десетина ВА, а ретко прелазе 1000 ВА.

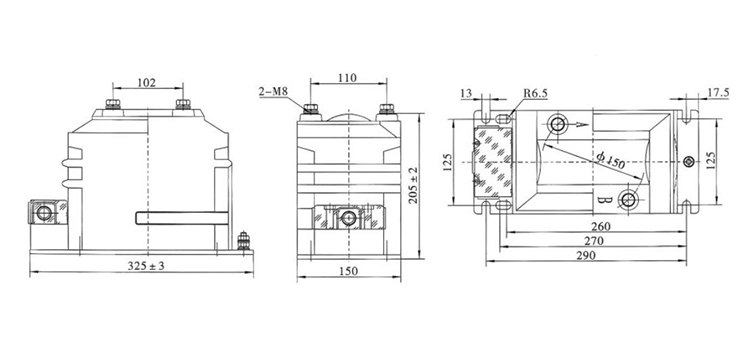

Техничка спецификација:

Честа питања о производу:

П: Која је функција средњенапонског потенцијалног трансформатора од смоле у ​​расклопној јединици?

О: Потенцијални трансформатор се користи за снижавање напона примарног система на стандардизовану нижу вредност која се може безбедно снабдевати мерним инструментима, бројилима енергије и заштитним релејима. У расклопним апаратима средњег напона, потенцијални трансформатори ливени од смоле обезбеђују галванску изолацију између примарног напонског система и секундарних управљачких кола напона, како би се осигурала и тачност и безбедност руковаоца.

П: Зашто је технологија ливења од смоле пожељна за средњенапонске потенцијалне трансформаторе?

О: ПТ ливени од смоле користе епоксидну смолу као изолациони и капсулирајући материјал. Ова технологија пружа одличне перформансе на електричној изолацији, високу механичку чврстоћу, отпорност на влагу и прашину и снажну заштиту од делимичног пражњења. Као резултат тога, потенцијални трансформатори ливени од смоле су посебно погодни за примену у расклопним апаратима у затвореном простору где су компактан дизајн и поузданост дуговечне скале критични.

П: Које су типичне оцене напона за средњенапонске ПТ-ове од ливене смоле?

О: Средњенапонски потенцијални трансформатори од ливеног смоле су генерално пројектовани за системе од 3,6 кВ до 36 кВ, што зависи од дизајна расклопног уређаја. Секундарни излазни напон је обично стандардизован на 100 В или 110 В, што је ниво напона између фазе и фазе, или 100/√3 В или 110/√3 В, што је ниво напона између фазе и нуле, у складу са ИЕЦ стандардима.
