Падмоунтед Трансформер 100 Ква 13,8 Кв

Вензхоу КсиФа Елецтриц Повер Екуипмент Цо., Лтд је компанија која се углавном бави производњом трансформатора. Основао је професионални технички тим и има квалификоване раднике. Подградни трансформатор 100 ква 13,8 кв је пројектован и развијен коришћењем напредне технологије и висококвалитетних материјала. Прошао је различите извештаје о испитивању типа и усклађен је са међународним стандардима као што је ИЕЦ. Овај трансформатор вам може пружити сигурну и поуздану услугу дуго времена и може задовољити ваше економске и ефикасне потребе смањењем губитака.

Пошаљи упит

Опис производа

Називна снага овог трансформатора од 100 ква 13,8 кв на подлози се хлади ОНАН-ом. Примарни напон је 13,8 кВ, а опсег славине је ±2*2,5% (НЛТЦ). Секундарни напон се може прилагодити и изабрати. Они формирају Дин11 векторску групу.

Дизајниран са напредном технологијом и користи висококвалитетне материјале и компоненте, на тај начин обезбеђује уграђени трансформатор 100 ква 13,8 кв поуздан квалитет и дуго време рада. Опрема је пажљиво израђена од силиконских челичних лимова са високом пропусношћу, проводних намотаја високе чистоће, изолационих материјала отпорних на старење и издржљивих запечаћених компоненти. Квалитет основних компоненти је строго контролисан како би се осигурала стабилност целе машине из извора.

Са изванредном отпорношћу на струјни удар и корозију услед влаге, трансформатор 100 ква 13,8 кв на плочи има одличне перформансе изолације. Може се прилагодити различитим спољним климатским условима. Током рада, има ниске вибрације и ниску буку, а губитак без оптерећења и губитак оптерећења се добро контролишу, што резултира добрим ефектима уштеде енергије и смањења потрошње.

Механичка конструкција трансформатора 100 ква 13,8 кв је стабилна и поуздана, са усаглашеним нивоом заштите заптивања који испуњава стандарде. Ово ефикасно спречава проблеме са цурењем уља и комбинује карактеристике заштите и безбедности.

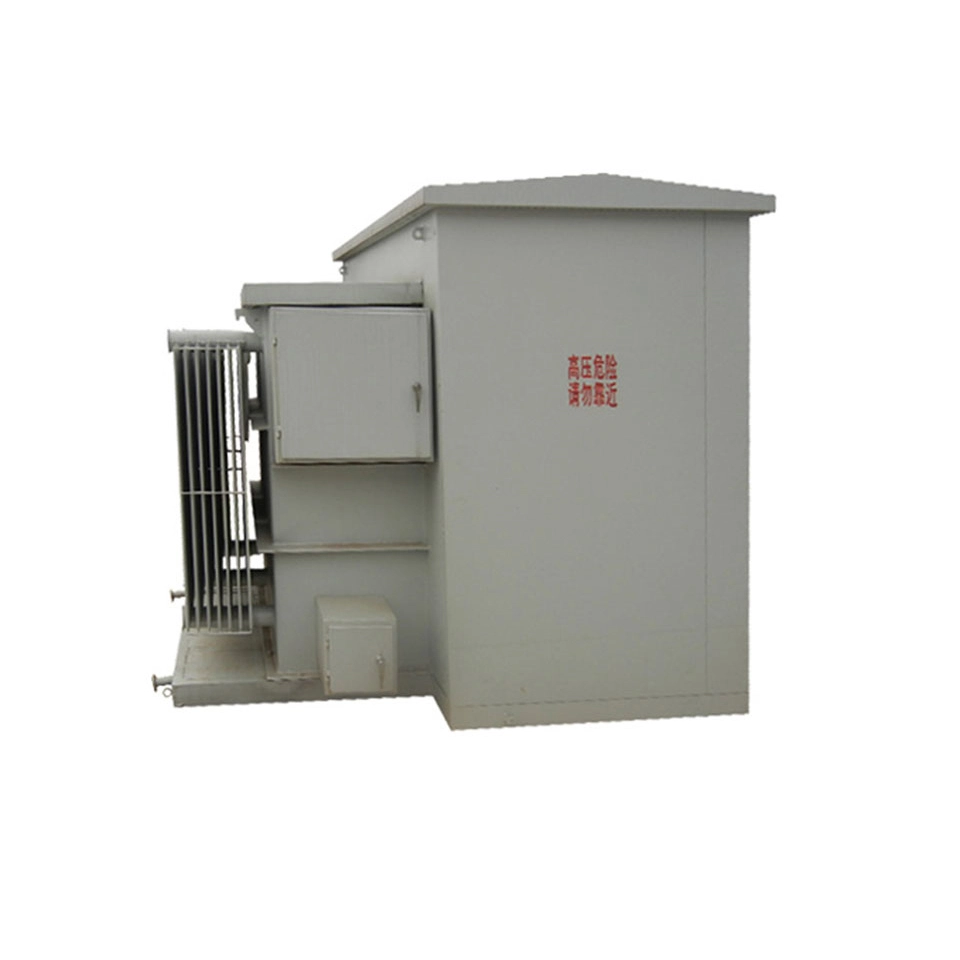

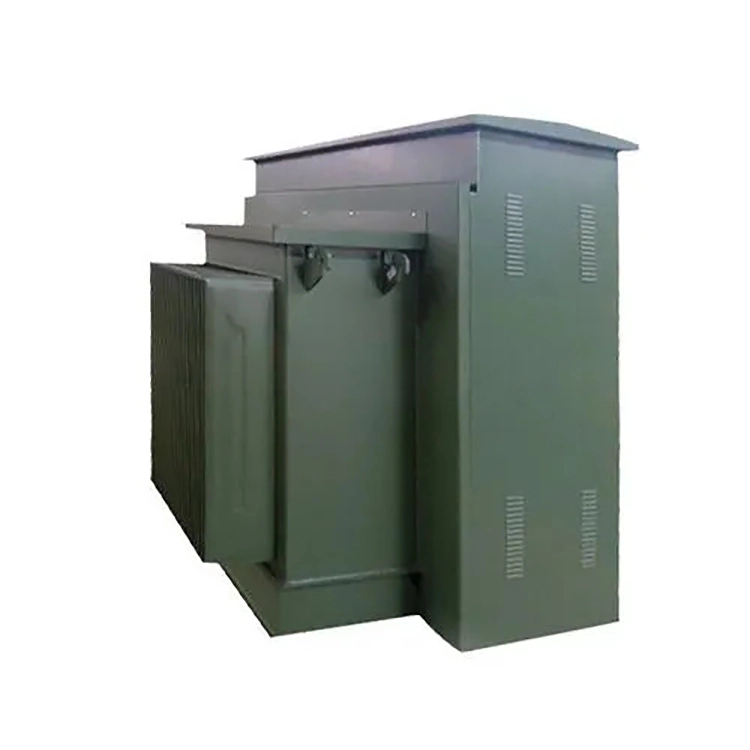

Padmounted Transformer 100 Kva 13 8 Kv

Технички параметар:

Назив производа	подградни трансформатор 100 ква 13,8 кв
Метод хлађења	ОНАН
Примарни (ХВ) напон	13,8 кВ
Секундарни (ЛВ) напон	120/240 В / 480 В / 600 В
Импеданце	1,5% до 4%
Димензије	1200 к 965 к 910 мм
Нема губитка оптерећења	≤280 В
Лоад Лосс	≤1010 В
Додирните Цхангер Ранге	±2×2,5%
Стопа регулације напона	≤3%
Класа изолације	ВН:17кВ, НН:1,2кВ

За трансформатор 100 ква 13,8 кв који је у функцији, претпоставимо да се трофазни метални кратки спој догоди на нисконапонском бочном излазу трансформатора, али осигурач на страни високог напона није прегорео, а ни 13,8 кВ излазни прекидач горње трафостанице није прегорео. који су могући разлози за ову појаву?

Проверите да ли постоји било која од следећих ситуација:

1. Да ли је називна струја осигурача превелика, да ли је осигурач остарио, али није покварен, или да ли су осигурач и механизам за повезивање прекидача оптерећења заглављени.

2. Да ли је поставка заштите од прекомјерне струје за узводни прекидач постављена превисоко и вредност струје кратког споја тачно унутар заштитне мртве зоне.

3. Може да дође до карактеристика унутрашњег квара трансформатора 100 ква 13,8 кв уграђеног на подлогу. Сам трансформатор је већ претрпео кратак спој или квар језгра, што доводи до тога да је струја кратког споја ограничена на релативно ниску вредност (али је и даље много већа од називне струје), што није довољно да се осигурач тренутно отопи, али је довољно да изазове континуирано загревање.

4. Проверите да ли је овај постављени трансформатор 100 ква 13,8 кв повезан у Дин11 или Иин0. Када дође до трофазног кратког споја на страни ниског напона, да ли ће доћи до ситуације на страни високог напона у којој струја фаза без грешке не расте значајно, чиме се спречава активирање заштите узводне нулте секвенце или заштите негативне секвенце.
